描述

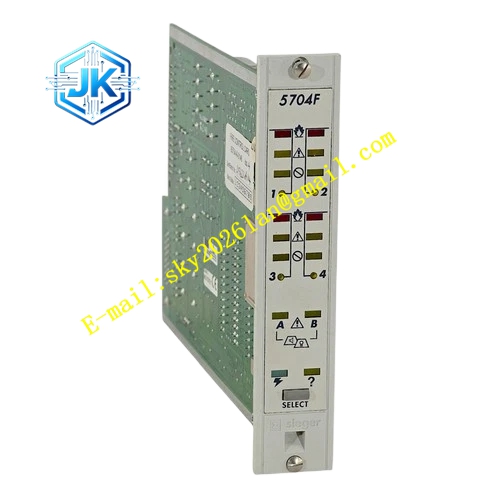

HONEYWELL 05704-A-0146
技术规格：
- 品牌：霍尼韦尔
- 型号：05704-A-0146
- 产品类型：模拟量输入/输出模块
- 工作电压范围：DC 12-48V 宽电压输入
- 信号处理：
- 输入信号类型：4-20mA 电流信号
- 测量信号范围：0-25mA（线性）
- 回路电源输出：隔离 24V±5% 稳压输出
- 回路电源最大电流：25mA
- 回路保护：短路和开路保护机制
- 开路耐受电压：±50V
- 最大线路电阻：500 欧姆（包括传感器）
- 产地：美国
功能特点：
- 宽电压输入：支持 DC 12-48V 宽范围输入，适应不同工业现场电源条件
- 精确信号采集：准确采集 4-20mA 模拟信号，提供准确数据基础
- 隔离电源输出：提供隔离 24V 稳压输出，为回路供电设备供电
- 完善保护机制：具备短路和开路保护，确保系统安全
- 高兼容性：适应集中供电系统和独立供电模式
- 高可靠性：工业级设计，适用于严苛工业环境
- 灵活配置：可根据应用需求进行配置
应用场景：
- 工业过程控制系统
- 温度、压力、流量等参数控制
- 自动化生产线信号采集
- 化工、石油、电力行业过程控制
- 楼宇自动化系统
- 环境监测系统
性能参数：
- 工作电压：DC 12-48V
- 输入信号：4-20mA
- 测量范围：0-25mA（线性）
- 回路电源输出：24V±5%
- 回路电源最大电流：25mA
- 开路耐受电压：±50V
- 最大线路电阻：500 欧姆
材质构成：
- 工业级印刷电路板
- 高品质信号处理元件
- 精密电子元件
- 阻燃工程塑料外壳
- 镀金连接端子
- 防护外壳结构
结构特征：
- 紧凑模块化设计
- 状态指示灯
- 信号输入输出端子
- 电源接口
- 模块标识标签
- 防护外壳结构
工作原理：
05704-A-0146 模块接收来自现场传感器的 4-20mA 模拟信号，经过内部信号处理电路进行放大、滤波和转换，将模拟信号转换为数字信号供控制系统处理。模块同时提供隔离的 24V 回路电源输出，为两线制变送器供电。当检测到回路短路或开路时，保护机制立即动作，确保系统安全。
安装要求：
- 安装在控制柜或机架中
- 确保 DC 12-48V 电源正确连接
- 实施适当的接地措施
- 保持模块周围通风散热
- 避免强电磁干扰环境
- 遵循信号布线规范
- 确保环境温度在指定范围内
使用注意事项：
- 安装调试应由合格技术人员执行
- 定期检查模块运行状态
- 保持模块清洁，避免灰尘堆积
- 避免超过指定工作温度范围
- 定期检查信号精度
- 通过状态指示灯监控模块健康状况
- 遵循系统维护计划
- 确保线路电阻不超过 500 欧姆
