描述

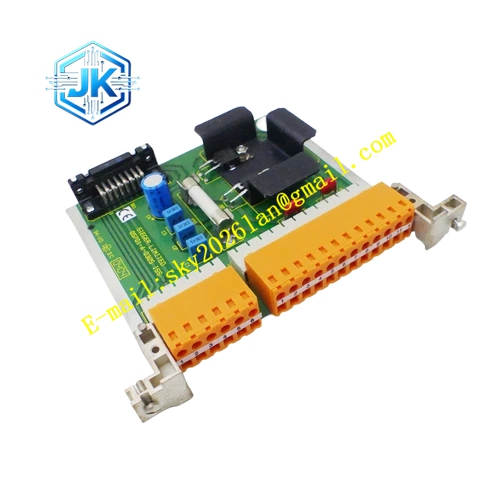

Honeywell 05701-A-0325
技术规格 输入信号类型：直流电压信号 输入量程：±10V、±20V、±50V、±100V 软件可选 通道数量：8 路采集通道 供电电源：24V DC 分辨率：12bit/16bit 软件可配置 最大采样频率：250Hz 单通道继电器输出容量：2A 工作温度：-20℃ ~ +60℃ 外形尺寸：120mm × 75mm × 25mm 防护等级：IP20
功能特点 8 通道独立采集，每个通道量程单独软件配置，适配不同电压输出仪表。 分辨率二档可选，高速采集选用 12bit，高精度采集选用 16bit。 每通道自带断线、超量程诊断，故障信息上传系统主机。 通道之间电气隔离，单通道外部短路不会干扰其余通道采集。 板载继电器输出，支持超限报警联动外部声光设备。
应用场景 工业现场电压型气体传感器信号采集 压力、温度电压输出变送器接入气体报警系统 撬装设备多参数安全监测机柜 石化装置辅助工艺参数联动气体报警系统 实验室、仓库多通道有毒气体电压式检测仪表采集
性能参数 电压采集精度 ±0.15% FS 温漂系数小于 50ppm/℃ 通道隔离耐压 500V AC 继电器动作响应时间小于 10ms 数据带 CRC 校验，传输错误报文自动丢弃
材质构成 PCB 板为 FR4 阻燃基材，UL94V0 前面板阻燃工程塑料 背板连接器镀金铜端子 ADC 模数转换芯片、光电隔离芯片 密封信号继电器，片式精密采样电阻
结构特征 插卡式模块化结构，兼容 System57 系列机架 面板配置通道状态指示灯，区分采集正常、超限、故障 背部金手指对接系统背板总线 外侧接线端子排，用于接入电压输入信号线与联动负载 卡件轻薄紧凑，节省机架槽位空间
工作原理 外部直流电压信号接入端子排，信号经过分压、光电隔离、滤波处理送入模数转换芯片，模拟电压转换为数字量。模块内部逻辑电路读取采集数值，对比组态好的上下限阈值，数值超限后驱动对应通道继电器动作。同时持续监测输入回路状态，信号超出设定量程范围标记通道故障，故障信息通过背板总线上传系统主控板。
安装要求 安装在 System57 原厂机架内，机柜保持干燥无凝露。 电压输入信号线采用屏蔽线缆，屏蔽层单点接地，远离变频器、电机动力电缆。 接线时区分正负电压极性，反接会造成采集数值反向。 插拔操作必须断电执行，带电插拔会损坏板卡 ADC 芯片。
使用注意事项 输入电压严禁超过该通道选定量程的 120%，超压会烧毁输入采样回路。 继电器触点不可直接驱动大功率电磁阀、加热器。 长期运行按照周期校准采集精度，精密监测场景每年度校准一次。 不可将交流电压信号接入该卡件输入端子，仅支持直流电压采集。
