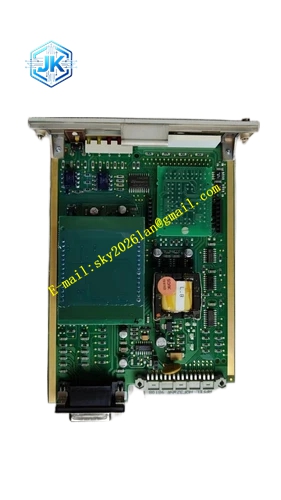

HONEYWELL 05701-A-0302
技术规格： 额定供电 24VDC 直流；输入信号匹配霍尼韦尔紫外光电探头；继电器无源触点输出；火焰检测延时参数支持现场调节；工作温度 – 20℃至 70℃；相对湿度 5% 至 95% 无凝露；具备火焰强度本地指示、线路故障报警功能；电源回路具备反极性、浪涌保护。
功能特点： 多级信号滤波电路，过滤炉膛高温红外辐射、电火花、粉尘反光带来的误检信号；实时诊断探头回路断线、短路故障，线路异常立即输出故障报警；火焰信号丢失达到设定延时后触发联锁动作，规避瞬时火焰波动造成的误停机；面板指示灯直观展示火焰存在状态、故障状态；适配震动、粉尘的炉侧工业环境。
应用场景： 小型燃气热水锅炉熄火保护；化工导热油炉火焰监测；涂装生产线烘干炉燃烧安全监控；供热站小型焚烧炉火焰检测回路。
性能参数： 信号放大增益稳定，高低温工况下阈值无明显漂移；继电器触点具备电弧抑制结构，延长感性负载工况下使用寿命；故障检出响应迅速，线路异常即时输出报警信号。
材质构成： PCB 电路板采用 FR4 阻燃基材；外壳采用压铸铝合金，抗冲击防尘；接线端子黄铜镀金；内部电子元器件选用工业宽温器件。
结构特征： 壁挂式金属壳体，壳体四角预留安装固定孔；正面分布火焰状态指示灯、故障指示灯；侧面配置电缆密封格兰头；内部电路板分区布局，微弱信号回路与电源回路物理隔离。
工作原理： 紫外火焰探头捕捉火焰紫外光谱，将光信号转换为微弱电信号传输至放大器；放大器内部电路完成信号放大、滤波，与预设火焰阈值对比；信号高于阈值判定火焰存在，继电器触点保持闭合；火焰信号持续低于阈值，达到设定延时后继电器断开，送出熄火联锁信号；模块持续巡检探头外部线路，线路异常直接输出故障报警。
安装要求： 安装位置远离炉体高温辐射、大功率变频器与电机；探头信号线使用专用屏蔽线缆，屏蔽层机柜单点接地；动力线缆和信号线缆分开敷设，保持安全间距；外壳做可靠保护接地；接线完成后锁紧电缆密封接头，防止粉尘水汽侵入壳体内部。
使用注意事项： 必须搭配匹配型号的紫外探头，不兼容红外火焰探头；火焰阈值调试操作在稳定燃烧工况下执行；定期检查探头石英镜片积灰积焦；通电运行状态禁止拆开金属外壳；熄火联锁功能测试在工艺允许停机的安全窗口执行。
