描述
技术规格：
- 制造商：GE Vernova
- 系列：HYDRAN M 系列（Mark III）

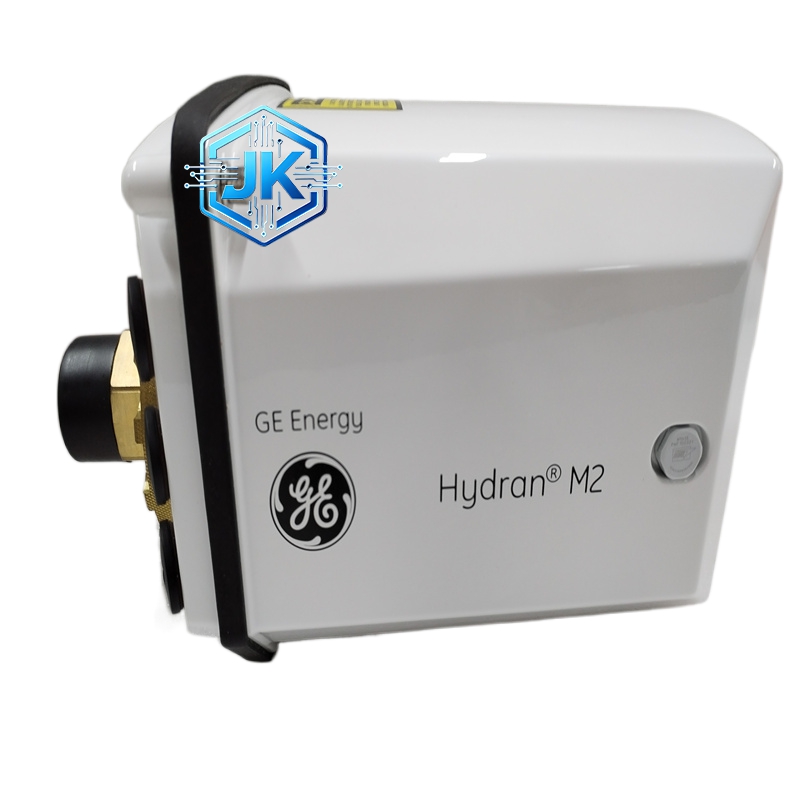

- 型号：HYDRAN M2
- 监测参数：故障气体（H₂、CO、C₂H₂、C₂H₄）、油中水分（0-100% RH/ppm）
- 气体测量范围：0-2000ppm（氢气当量）
- 气体测量精度：读数 ±10%±25ppm（氢气当量）
- 水分测量精度：±2%RH
- 响应时间：10 分钟（90% 阶跃变化，气体）
- 传感器类型：复合气体传感器（可选纯氢气传感器）、薄膜电容水分传感器

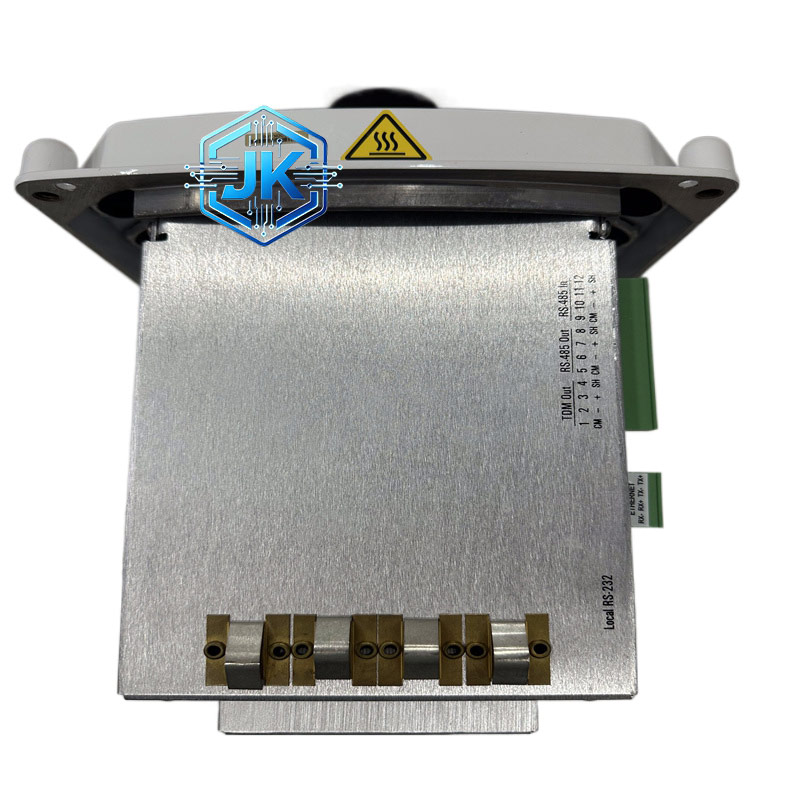

- 通信接口：RS-485（标准）、以太网（可选），支持 Modbus RTU、DNP3、IEC 61850
- 报警功能：多级可配置报警，支持浓度、变化率、水分阈值报警
- 供电：90-132VAC/180-264VAC，47-63Hz，功耗≤20W
- 工作温度：-40℃~+55℃
- 存储温度：-50℃~+85℃
- 防护等级：NEMA 4X（IP56）
- 尺寸：315mm×219mm×196mm
- 重量：约 5kg
- 材质：铝合金防水外壳、真空耐油透气膜、高精度传感器、金属散热基板

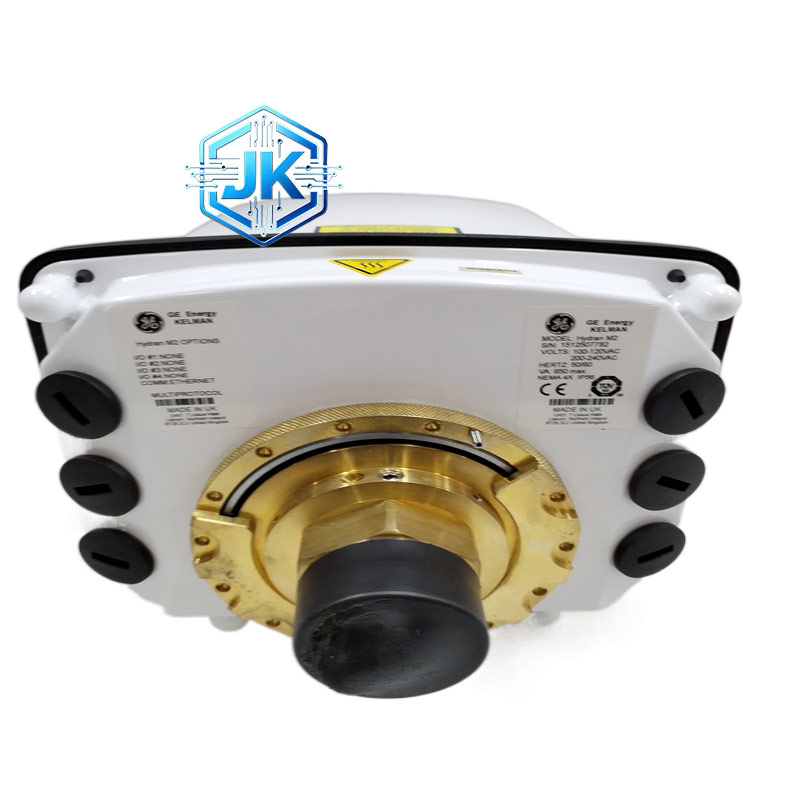

- 安装方式：变压器单阀门安装（1.5”NPT 接口）
- 认证：CE、UL、RoHS 认证，符合 IEEE C57.104、IEC 60599 标准
功能特点：
- 气体 + 水分双参数精准监测：同时监测 4 种故障特征气体与油中水分，复合传感器 100% 响应氢气，覆盖过热、电弧、受潮等变压器核心故障；水分监测精度 ±2% RH，精准反映绝缘受潮状态，全面评估变压器健康。
- 标准模型智能分析：内置 IEEE/IEC 标准变压器数学模型，可计算绕组热点温度、水分沸腾温度、绝缘老化速率等关键参数，提供深度健康分析报告，支持预测性维护决策。
- 免维护高可靠设计：无运动部件、无泵体，无需额外管道，直接安装于变压器油阀；传感器寿命长，无需现场校准，每 15 天自动全系统自检，故障时触发维护报警，长期运行免维护。
- 宽温防水适配严苛环境：-40℃~+55℃工作温度，NEMA 4X（IP56）防水防尘外壳，抗振动、抗冲击，耐受户外高温、低温、雨水、粉尘等恶劣环境，适配大中型变压器长期稳定运行。
- 多协议通信无缝集成：支持 Modbus RTU、DNP3、IEC 61850 等主流工业协议，可选以太网接口，可与 SCADA、DCS、GE Perception 软件对接，实现远程监控、趋势分析、报警管理与数据追溯，适配智能电网场景。
应用场景：
- 电力行业：电网大中型主变压器、电厂核心主变、变电站关键配电变压器、高压输电变压器全生命周期健康管理。
- 工业用户：冶金 / 化工行业大型自备变压器、数据中心核心配电变压器、港口 / 机场关键供电变压器状态监测。
- 油气行业：油气田大型变电站主变、炼油厂核心变压器、海上平台配电变压器故障预警与健康评估。
- 可再生能源：大型风电场 / 光伏电站升压主变、储能电站配电变压器、分布式能源站关键变压器在线监测。
