描述
技术规格：
- 制造商：GE（通用电气）数字能源部门

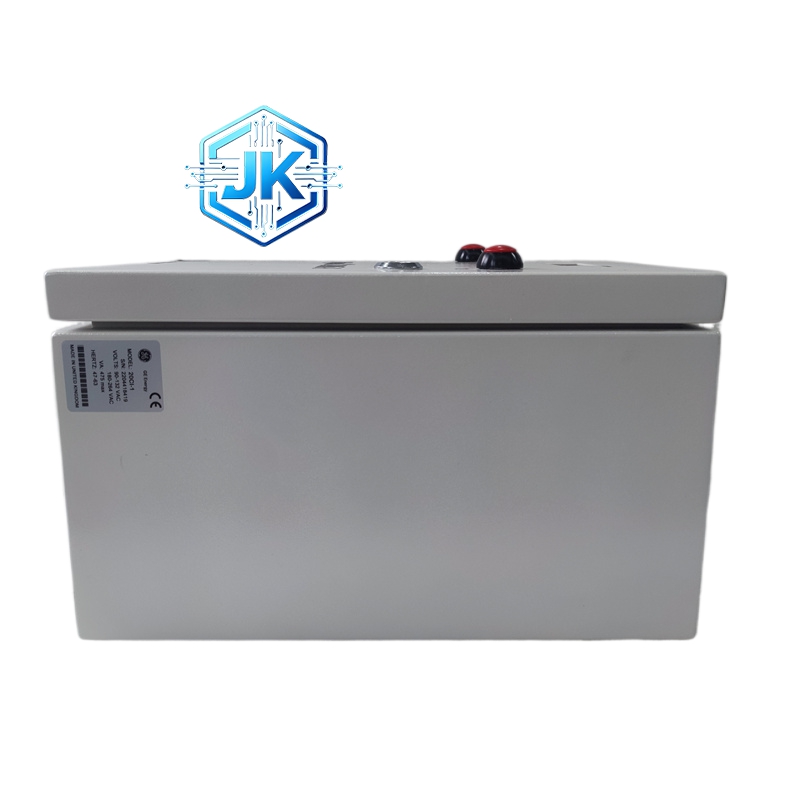

- 型号：H20CI-1（Hydran 201Ci-1）
- 设备类型：变压器油中溶解气体（DGA）监测控制器
- 配套传感器：GE H201TI 智能变送器
- 监测气体：氢气（H₂）、一氧化碳（CO）、乙炔（C₂H₂）、乙烯（C₂H₄）等故障气体（复合值）
- 测量范围：0-2000ppm（体积比）
- 测量精度：读数的 ±10%±25ppm
- 响应时间：90% 阶跃变化≤10 分钟
- 显示单元：2 行 ×16 字符背光 LCD 显示屏
- 按键：6 键（Enter、Up、Down、Change、Escape、End）
- 报警输出：3 路 SPDT 继电器触点（气体高、气体高高、故障），250VAC/5A、30VDC/5A
- 模拟输出：标准 0-1mA 非隔离输出；可选 4-20mA 隔离输出（1500V RMS 隔离）
- 通信接口：1 路 RS-232/RS-485（可切换），支持 Modbus RTU、Hydran 协议
- 输入电压：100-240VAC±10% 50/60Hz；可选 24VDC
- 功耗：≤20W
- 工作温度：-40℃~+85℃
- 存储温度：-55℃~+125℃
- 防护等级：NEMA 4X（IP66）密封外壳
- 尺寸：178mm（直径）×254mm（高）
- 重量：约 4.5kg
- 材质：金属密封外壳、耐高温绝缘材料、镀金连接器
- 安装方式：壁挂式 / 立柱式安装
- 认证：CE、UL、IEEE C57.104 标准认证。
功能特点：
- 实时复合气体监测：配套 H201TI 传感器，实时监测变压器油中多种故障气体复合浓度，精准反映设备内部过热、放电、绝缘老化等早期故障，预警非计划停机风险。
- 高精度快速响应：采用燃料电池传感器技术，对氢气（通用故障气体）100% 响应，测量精度高，10 分钟内可响应 90% 气体浓度变化，及时捕捉故障苗头。
- 多级报警与故障诊断：支持 “高 / 高高” 两级气体浓度报警，具备电源故障、通信故障、传感器故障自检与报警功能，报警触点可直接驱动声光报警器或接入 DCS 系统。
- 本地显示与远程通信：自带背光 LCD 屏，实时显示气体浓度、趋势曲线、报警状态；支持 RS-232/RS-485 通信，可远程读取数据、配置参数、上传历史记录。
- 工业级密封耐用：NEMA 4X（IP66）密封外壳，-40℃~+85℃超宽工作温度，耐受户外高温、低温、潮湿、粉尘、振动环境，适配变电站、电厂户外 / 户内变压器。
- 免维护长期运行：传感器无需现场校准，控制器无易损部件，长期运行无需维护，降低设备全生命周期成本。
应用场景：
- 电力行业：变电站主变压器、配电变压器、高压电抗器、互感器等充油设备状态监测。
- 发电行业：电厂发电机组主变、厂用变、励磁变压器油中气体监测。
- 工业用户：大型工厂自备电站变压器、冶金 / 化工行业高压充油设备监测。
- 油气行业：油气田变电站变压器、海上平台充油电气设备状态监测。
