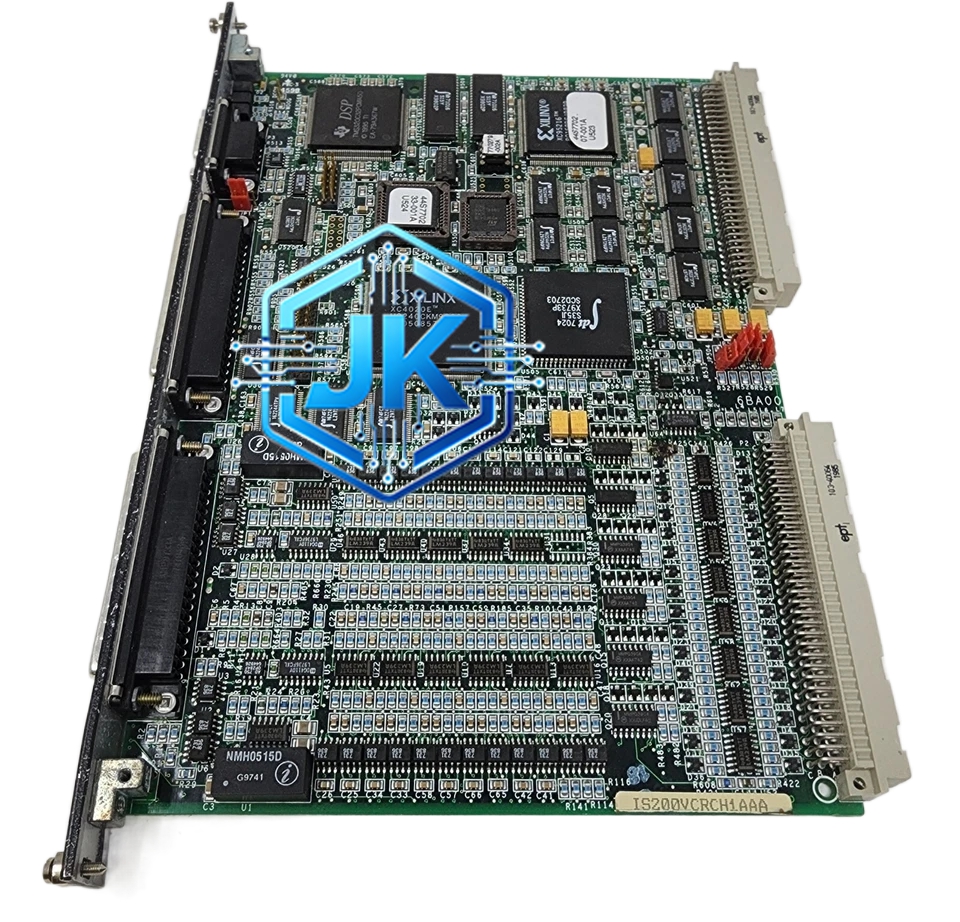

（GE）IS200VCRCH1BBCPCB — Mark VIe系列串行通信接口模块
（GE）IS200VCRCH1BBCPCB — Mark VIe系列串行通信接口模块 - 图片 2

（GE）IS200VCRCH1BBCPCB — Mark VIe系列串行通信接口模块

产品简介
该型号属于GE Mark VIe控制系统中的专用串行通信接口模块，是Mark VIe控制器与外部DCS、SCADA、操作员站、第三方PLC等系统之间的数据桥梁。模块提供多路独立的串行通信通道，支持Modbus、GE SRTP、DNP3.0等多种工业通信协议，使Mark VIe控制器能够融入整个电厂的信息化网络，实现数据上传、远程监控和诊断功能。

分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

（GE）IS200VCRCH1BBCPCB — Mark VIe系列串行通信接口模块

技术规格

  • 模块类型：双通道串行通信接口模块
  • 通信通道配置：2路独立RS-232C（全双工）+ 1路RS-485（半双工，可配置为RS-232C）
  • 通信速率：300bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps（软件可选）
  • 支持协议：Modbus RTU、Modbus ASCII、GE SRTP（GE专有协议）、DNP3.0、Profibus DP（从站模式）
  • 数据格式：8数据位/7数据位可选，无校验/偶校验/奇校验可选，1停止位/2停止位可选
  • RS-485特性：支持多点通信，最多32个从站，通信距离≤1200米（9600bps时）
  • RS-232C特性：通信距离≤15米（115200bps时），使用DB9连接器
  • 隔离方式：每通道独立光电隔离，隔离电压≥1500V DC
  • ESD保护：每通道±15kV空气放电保护
  • 背板总线：GEN I/O高速背板，带宽≥1Gbps
  • 供电方式：DC 5V（Mark VIe背板总线供电）
  • 功耗：≤2W
  • 工作温度：0℃～+55℃
  • 存储温度：-20℃～+70℃
  • 防护等级：IP20（控制柜内安装）
  • 安装方式：插入式Eurocard板卡，Mark VIe标准机架
  • 板卡尺寸：约160mm × 100mm × 20mm
  • 板卡重量：约140g
  • LED指示灯：每通道2个LED（绿色=通信正常闪烁，红色=故障常亮）

功能特点

  • 多协议并行运行：两路RS-232C可同时运行不同协议（如CH1运行Modbus RTU连接DCS，CH2运行GE SRTP连接操作员站），互不干扰
  • 全光电隔离：每通道采用独立光耦隔离，将控制器与外部设备的电气连接完全切断，有效防止外部设备故障或干扰侵入控制器
  • RS-485多点通信：支持最多32个从站设备挂接总线上，适用于连接多个智能仪表或变频器
  • 在线诊断：实时监控每通道的通信状态，包括发送/接收字节计数、错误计数、超时计数，异常时自动报警
  • 灵活参数配置：波特率、数据位、校验位、停止位等所有通信参数均可通过Mark VIe软件在线修改，无需断电
  • 故障安全设计：通信中断时模块自动向控制器发送”通信丢失”标志，触发控制器报警但不跳闸

工作原理
外部设备的串行信号通过RS-232C/RS-485接口进入模块后，首先经过ESD保护电路和信号整形电路。RS-485信号经过收发器转换为TTL电平后送入UART（通用异步收发器）。UART按照配置的通信参数（波特率、数据格式等）进行串并转换。转换后的数据通过光耦隔离送入背板总线，由Mark VIe处理器读取和发送。整个通信链路从外部设备到处理器的延迟小于5ms。

材质构成

  • PCB板：4层FR-4板，表面涂覆绿色阻焊
  • 光耦：高速数字光耦（如6N137系列），传输速率≥10Mbps，隔离电压≥1500V DC
  • RS-485收发器：工业级半双工收发器（如MAX485系列），支持±15kV ESD保护
  • UART芯片：多通道UART，支持FIFO缓冲
  • 连接器：DB9镀金连接器（RS-232C侧），螺钉端子（RS-485侧）
  • 外壳：铝合金阳极氧化处理

结构特征
标准Eurocard单宽板卡。正面布局：左侧为2个DB9连接器（RS-232C CH1和CH2），中部为6个螺钉端子（RS-485 A+、A-、B+、B-、GND），右侧为4个LED指示灯（每通道2个）和背板连接器。顶部设有通道标识丝印（CH1、CH2、RS-485）。

应用场景

  • Mark VIe与电厂DCS系统之间的数据交换（转速、温度、功率、阀门开度等实时数据）
  • Mark VIe与SCADA系统的远程监控通信
  • Mark VIe与第三方PLC（西门子S7系列、AB ControlLogix系列）的数据交互
  • Mark VIe与智能仪表（如流量计、电表）的Modbus通信
  • 燃气轮机远程诊断数据上传至GE全球服务中心

安装要求

  • RS-485通信总线的两端（首端和末端）必须各加装一个120Ω终端电阻，否则信号反射会导致通信误码
  • RS-485总线建议采用手拉手（菊花链）拓扑，不可采用星型拓扑
  • 通信线缆使用屏蔽双绞线（如RVSP 2×0.75mm²），屏蔽层在控制柜端单点接地
  • RS-232C通信距离超过15米时，需加装RS-232转RS-485转换器
  • 通信线缆不可与动力电缆（380V/220V）平行敷设，间距至少20cm，交叉时保持90度

使用注意事项

  • Modbus通信中，每个从站地址必须唯一，不可重复设置
  • RS-485总线上的设备总数不可超过32个（含主站）
  • 通信参数（波特率、校验位等）必须与对端设备完全一致，否则无法通信
  • 定期检查通信错误计数，错误率超过0.1%时需排查线路接触不良或干扰问题
  • 雷雨季节需检查通信线缆的防雷接地是否良好
