描述

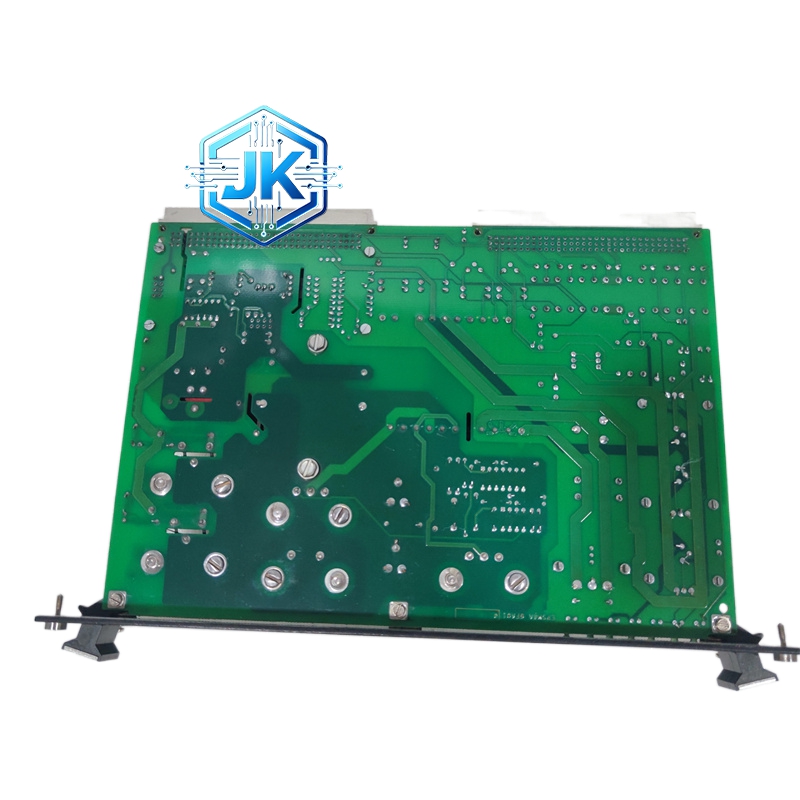

GE（通用电气）IS200EPDMG1ABA — 脉冲分配模块
技术规格：
- 品牌：GE（General Electric）
- 型号：IS200EPDMG1ABA
- 所属系列：IS200 系列，Mark VIe 控制系统
- 模块类型：脉冲分配与事件管理模块
- 输入通道：2 路高速脉冲输入（来自控制器）
- 输出通道：8 路脉冲输出（分配至现场设备）
- 脉冲频率：最高 100kHz
- 脉冲类型：方波脉冲，电平为 24V DC
- 供电方式：背板总线供电（+5V DC）
- 工作温度：0°C 至 +60°C
- 存储温度：-40°C 至 +85°C
- 安装方式：插入 Mark VIe 控制器机架标准 I/O 槽位
- 尺寸：约 170mm × 100mm × 25mm
- 重量：约 0.35kg
材质构成：
- 外壳：镀锌钢板 + 铝合金前面板
- PCB 板：FR-4 玻璃纤维环氧树脂板，三防涂层
- 连接器：镀金 PIN 针，96 针背板连接器 + 前端子排
- 关键芯片：FPGA 脉冲分配逻辑芯片 + 光耦隔离芯片
结构特征：
- 前面板设有 3 颗 LED：电源（绿色）、通信（绿色闪烁）、故障（红色）
- 前面板设有 8 个微型拨码开关，用于配置各通道的脉冲参数
- 背面为标准 96 针背板连接器
- 两侧设有不锈钢固定卡扣
工作原理：
IS200EPDMG1ABA 接收来自 Mark VIe 控制器的高速脉冲指令（如转速设定值的脉冲编码），内部 FPGA 芯片根据预设的分配逻辑，将脉冲信号分配到 8 个独立输出通道。每个通道支持独立的脉冲频率设置和使能控制。模块同时支持事件计数功能，可对外部输入的脉冲进行累计计数，并将计数值上传至控制器。所有输入输出通道之间均采用光耦隔离，隔离电压大于 1500V DC。
功能特点：
- 8 通道独立脉冲分配，各通道参数可独立配置
- 支持最高 100kHz 脉冲频率，满足快速响应需求
- 内置事件计数器，支持 32 位无符号计数
- 光耦隔离设计，通道间隔离电压 1500V DC
- 支持脉冲使能/禁止的在线控制
- 模块故障时所有输出自动置为安全状态（低电平）
性能参数：
- 脉冲输出电平：24V DC（高）/ 0V DC（低）
- 输出驱动电流：最大 50mA/通道
- 脉冲宽度：最小 1μs
- 计数范围：0 至 4,294,967,295（32 位）
- 隔离电压：1500V DC（通道间）
- 响应延迟：小于 5μs
应用场景：
- 燃气轮机辅机设备的步进电机控制（如燃油阀驱动）
- 电厂阀门的电磁阀脉冲驱动
- 工业现场的事件计数与脉冲分配
- 联合循环机组的辅机顺序控制
安装要求：
- 插入 Mark VIe 控制器标准 I/O 槽位，无需专用槽位
- 脉冲输出线使用屏蔽双绞线，每对线独立屏蔽
- 拨码开关在断电状态下配置，配置完成后锁定
- 模块地址通过控制器软件设置
使用注意事项：
- 脉冲输出线不可与交流动力电缆同槽敷设
- 拨码开关配置错误会导致输出异常，上电前务必核对
- 模块长期运行后需清洁散热孔灰尘，防止过热
- 备用模块存放需防静电、防潮
