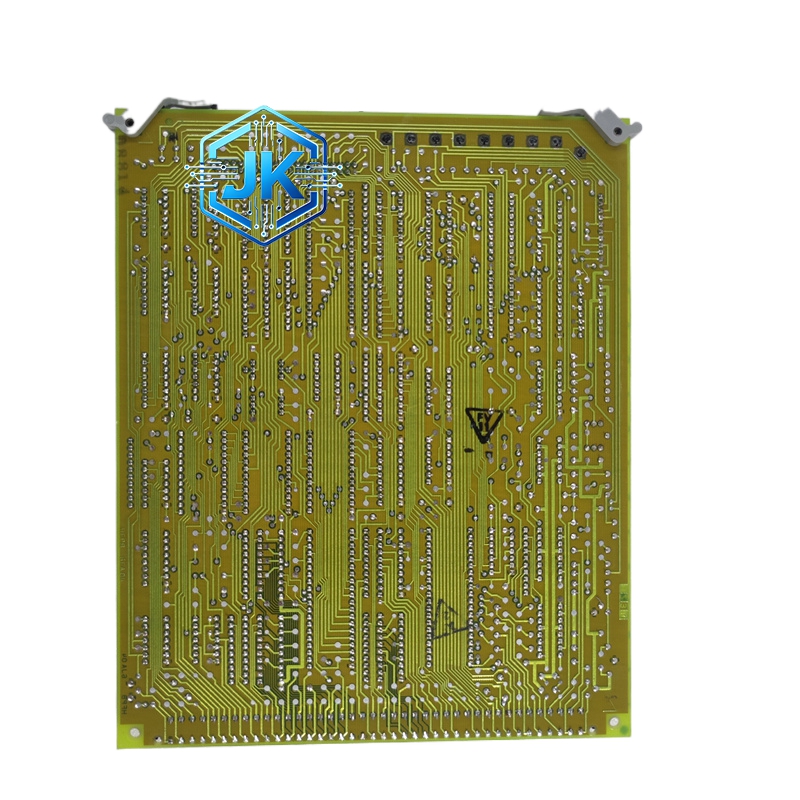

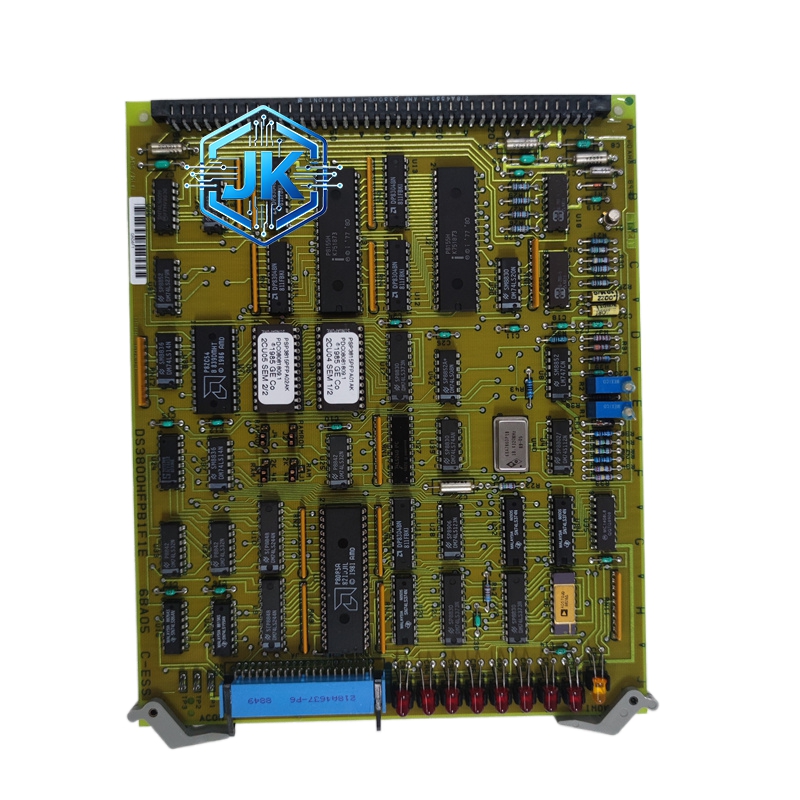

（GE）DS3800HFXD — 高速光纤通信模块 - 图片 2

（GE）DS3800HFXD — 高速光纤通信模块

产品简介
该型号属于GE工业通信产品线中的高速光纤通信模块，专为Mark VIe及GE其他控制系统提供千兆级光纤通信能力。模块支持双端口千兆以太网光纤通信，用于控制器与远程I/O站、操作员站、DCS系统、SCADA系统之间的高速大数据量传输。在大型联合循环电厂和分布式控制架构中，该模块是实现控制器与远程设备之间高速冗余通信的核心组件。

分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

（GE）DS3800HFXD — 高速光纤通信模块

技术规格

  • 模块类型：双端口千兆光纤通信模块
  • 光纤接口：2个SFP光口（LC型连接器，支持热插拔）
  • 传输速率：1000Mbps全双工（每端口）
  • 光纤类型：单模光纤（9/125μm），传输距离≤10km；多模光纤（50/125μm），传输距离≤550m
  • 光波长：1310nm（单模长距）/ 850nm（多模短距）
  • 光功率：发送光功率 -3dBm～+3dBm；接收灵敏度 ≤-14dBm（单模）
  • 通信协议：TCP/IP、UDP、GE SRTP、Modbus TCP、EtherNet/IP
  • 冗余方式：双端口支持环网冗余协议（RSTP/MSTP），故障恢复时间＜20ms
  • VLAN支持：802.1Q VLAN，最多256组
  • QoS支持：802.1p优先级队列，4级优先级
  • 背板总线：GEN I/O高速背板，带宽≥1Gbps
  • 供电方式：DC 5V（Mark VIe背板总线供电）
  • 功耗：≤5W（双端口满载时）
  • 工作温度：-40℃～+75℃（宽温工业级设计）
  • 存储温度：-40℃～+85℃
  • 相对湿度：5%～95%（无凝露）
  • 防护等级：IP40（无风扇自然散热设计）
  • 安装方式：插入式Eurocard板卡，Mark VIe标准机架
  • 板卡尺寸：约160mm × 100mm × 20mm
  • 板卡重量：约130g
  • LED指示灯：每端口3个LED（Link绿灯、Activity黄灯、Speed绿灯）

功能特点

  • 千兆光纤高速传输：1000Mbps全双工带宽是传统串口（115200bps）的近9000倍，可同时传输大量实时数据、历史趋势、视频监控等大数据量业务
  • 双端口环网冗余：支持RSTP/MSTP快速环网协议，任一光纤断裂或交换机关机时，网络在20ms内自动重构，确保通信不中断。这对DCS和SCADA系统的连续性至关重要
  • 宽温工业级设计：工作温度-40℃至+75℃，适合北方严寒地区的户外机柜（冬季可达-30℃）和南方高温车间（夏季可达+60℃）
  • SFP光模块热插拔：光模块支持带电插拔更换，更换时不影响通信，运维人员无需停机即可更换故障光模块
  • VLAN与QoS：支持将实时控制数据（高优先级）与视频监控、文件传输（低优先级）隔离在不同VLAN中，确保控制数据的传输优先级
  • 无风扇零维护：铝合金壳体自然散热设计，无移动部件，无噪音，免维护，适合无人值守的偏远电站
  • 低延迟传输：光纤通信端到端延迟小于1微秒，适合高速保护信号和实时控制数据的传输

工作原理
外部光纤信号通过SFP光模块进入模块后，光信号经光电转换芯片（PIN光电二极管或APD雪崩光电二极管）转换为电信号。电信号经过MAC层处理（帧校验、VLAN标签处理、QoS排队）后，通过背板总线送入Mark VIe处理器。发送方向则相反：处理器数据经背板总线到达模块后，经过MAC层封装、电光转换后由SFP光模块发出。双端口通过RSTP/MSTP协议实时交换拓扑信息，任一端口检测到链路故障时，在20ms内重新计算最优路径并切换流量。

材质构成

  • PCB板：6层高Tg FR-4板（Tg≥170℃），沉金工艺
  • SFP笼座：金属屏蔽笼座，支持SFP/SFP+光模块，带锁定机构防止误拔
  • 以太网PHY芯片：工业级千兆以太网物理层芯片，支持自动协商和MDI/MDIX翻转
  • MAC芯片：集成千兆以太网MAC控制器，支持硬件VLAN和QoS
  • 光模块（SFP）：独立采购，常见型号为GE兼容的1000BASE-LX（单模10km）或1000BASE-SX（多模550m）
  • 外壳：铝合金压铸+阳极氧化，表面硬度HV200以上，屏蔽效能≥60dB（1GHz）

结构特征
标准Eurocard单宽板卡。正面布局：左侧为2个SFP光口（带金属锁定机构），中部为6个LED指示灯（每端口3个：Link/Act/Speed），右侧为96针背板连接器。顶部设有端口标识（PORT 1、PORT 2）。板卡两侧设有防呆定位槽。SFP光口配有防尘塞，不使用时需盖上防尘塞。

应用场景

  • Mark VIe控制器与远程I/O站之间的高速光纤通信（替代传统铜缆，传输距离从100米扩展至10公里）
  • Mark VIe与电厂DCS系统之间的千兆以太网骨干通信
  • Mark VIe与SCADA系统的实时数据上传
  • 联合循环电厂中燃气机控制器与汽机控制器之间的跨厂房高速通信
  • 大型电厂视频监控系统的光纤传输

安装要求

  • SFP光模块插入前需确认光纤类型与模块匹配（单模光纤配LX模块，多模光纤配SX模块）
  • 光纤弯曲半径不得小于30mm，否则会导致光信号衰减甚至光纤断裂
  • 光纤连接器（LC型）插拔时需使用专用清洁笔清洁端面，灰尘会导致通信中断
  • 双端口光纤建议分别连接不同的光纤路径（物理路由分离），实现真正的路径冗余
  • 模块安装位置需远离大功率电机和变频器，间距至少30cm

使用注意事项

  • SFP光模块不可混用单模和多模，单模模块插入多模光纤会导致光功率过强烧毁接收端
  • 光纤端面不可用手触摸，油脂会导致插入损耗增大
  • 定期检查光功率收发电平，接收光功率低于-14dBm时需清洁光纤端面或更换光纤
  • 环网冗余配置需在交换机端和模块端同时启用RSTP/MSTP，否则冗余功能不生效
  • 雷雨季节需确保光纤入户处的防雷接地良好，虽然光纤本身不导电，但SFP模块的金属外壳需要接地
