描述

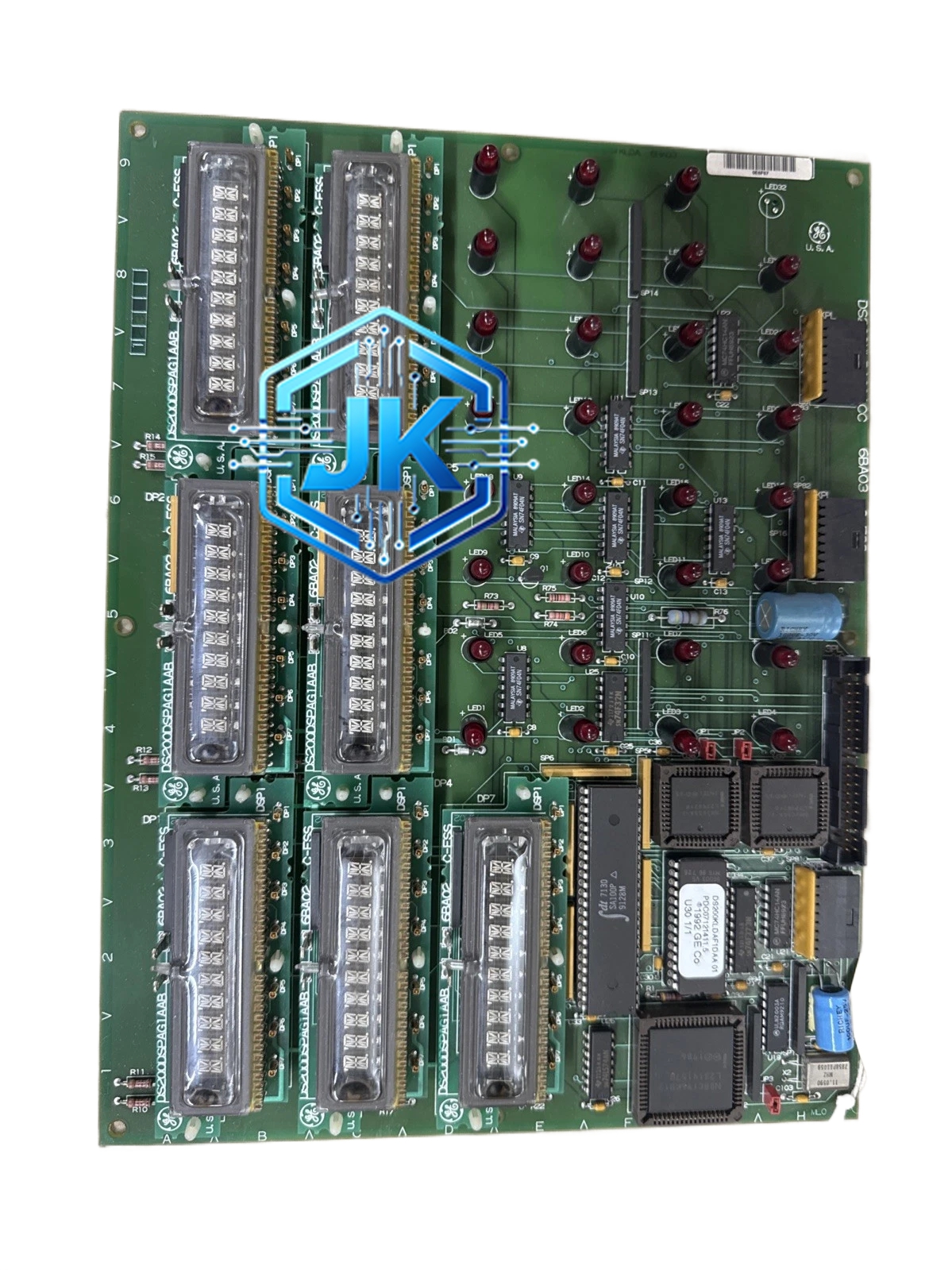

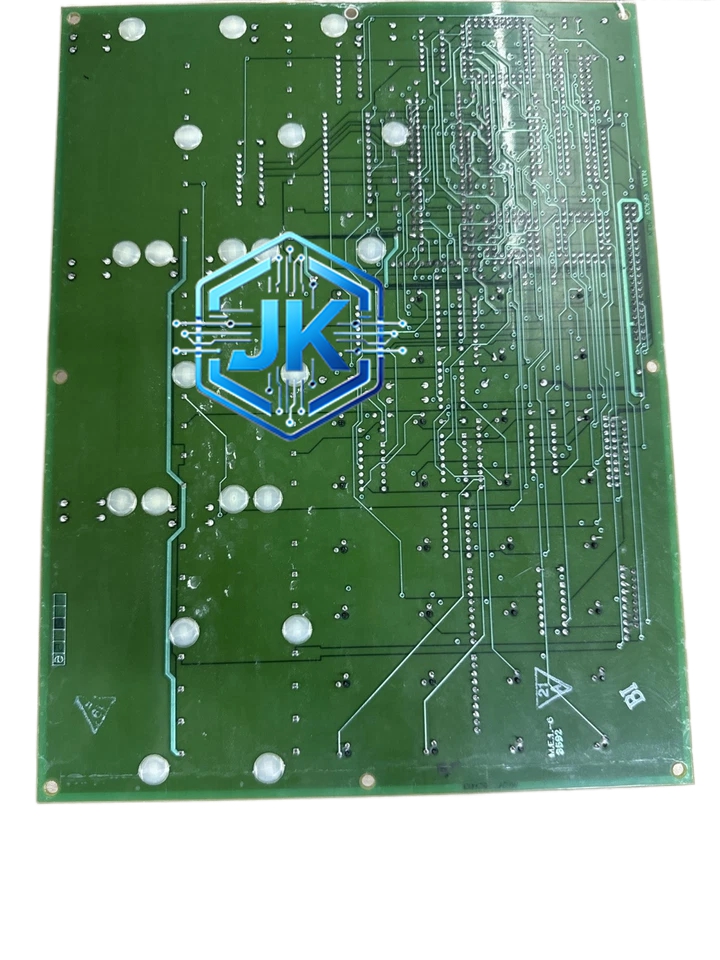

（GE）DS215UPLAG1BZZ01A — Mark VIe/Series 90-70通用逻辑处理单元模块
技术规格
- 模块类型：通用逻辑处理单元（Universal Processor Logic）
- 处理器：32位RISC处理器，主频≥400MHz
- 程序内存：256MB Flash + 64MB RAM（用户可用）
- I/O点数：最多支持1024点本地I/O + 远程I/O扩展
- 扫描周期：最短0.5ms/K步（千步逻辑指令）
- 通信接口：以太网 × 2（冗余）+ Genius Bus + RS-232 + USB
- 支持协议：GE SRTP、Ethernet/IP、Modbus TCP/RTU、Profibus DP、DeviceNet
- 编程软件：Proficy Machine Edition（PME）/ CIMPLICITY
- 供电电压：DC 24V（冗余供电）
- 功耗：≤8W
- 工作温度：0℃～55℃
- 防护等级：IP20（需安装在电气柜内）
- 安装方式：DIN导轨安装 / 背板插入式
- 尺寸：约250mm × 120mm × 80mm
- 重量：约800g
功能特点
- 高速逻辑处理：32位RISC处理器配合专用逻辑协处理器，每秒可执行数百万条布尔指令，适合大规模顺序控制
- 双以太网冗余：两个独立以太网端口支持MRP（介质冗余协议）或RRP（快速冗余协议），网络故障恢复时间＜20ms
- 多种控制模式：支持梯形图（LD）、功能块（FBD）、结构化文本（ST）、顺序功能图（SFC）、指令表（IL）五种IEC 61131-3标准编程语言
- 运动控制功能：内置电子凸轮、电子齿轮、PTO/PWM脉冲输出功能，可直接驱动伺服电机，无需额外运动控制卡
- 数据记录：支持最多10000个数据点的实时趋势记录，数据存储于Flash中，掉电不丢失
- 安全功能：支持SIL2/SIL3安全等级（需配合安全I/O模块），适用于安全联锁控制
应用场景
- 火力发电厂辅机控制（输煤、除灰、化学水处理）
- 石化装置DCS系统
- 钢铁厂高炉/转炉控制
- 水泥厂窑炉控制
- 大型水处理厂SCADA系统
安装要求
- 必须安装在标准电气柜内，柜内温度控制在0℃～55℃之间
- DC 24V电源必须配置冗余模块，两路电源分别接入不同UPS回路
- 以太网通信线缆使用屏蔽双绞线，两端需安装磁环抑制干扰
- 模块底部需留有至少50mm散热空间
使用注意事项
- 程序下载前必须备份原有程序，防止误操作导致数据丢失
- 禁止在运行状态下更换电池（若有），电池更换需在10秒内完成
- 长期不用时需每3个月通电一次，防止Flash数据因电荷泄漏而损坏
- 通信端口接入新设备前需确认IP地址不冲突
