描述

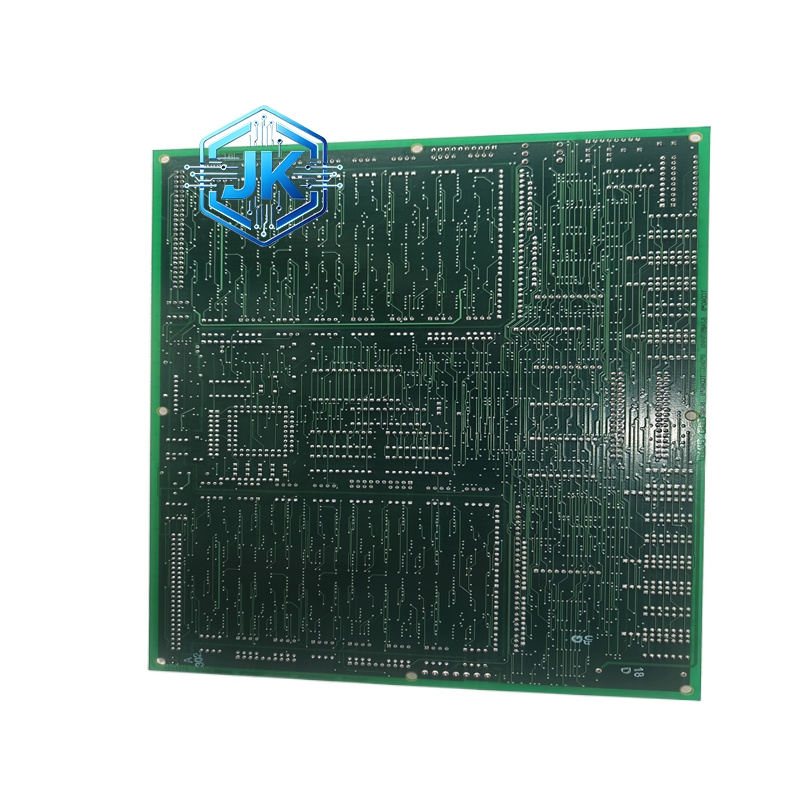

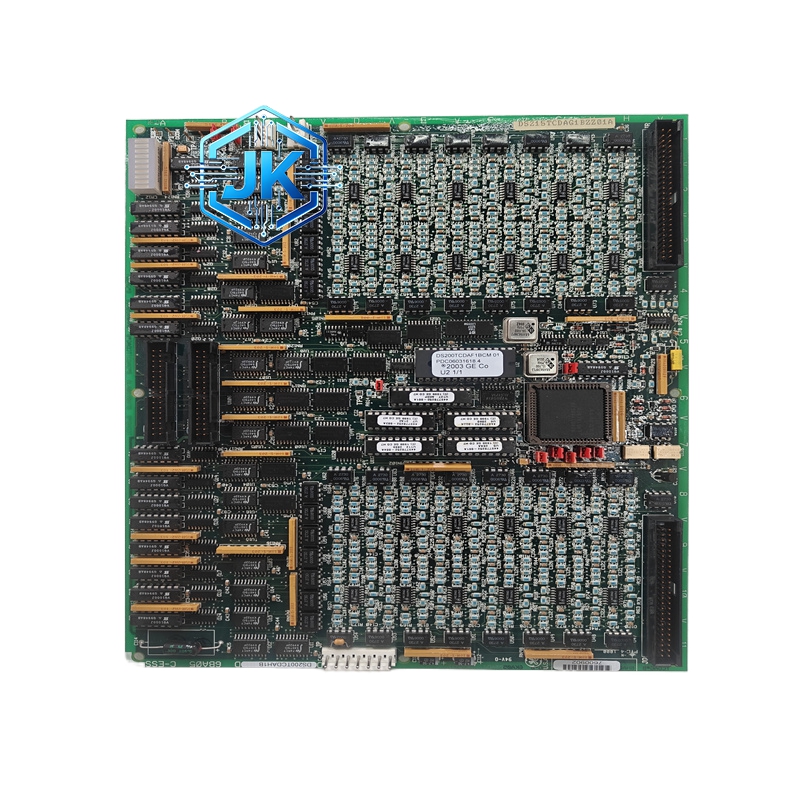

通用电气（GE）DS200TCDAG2BBA — Mark VIe系列温度监测控制模块
技术规格
- 模块类型：双通道热电偶/热电阻温度输入模块
- 输入通道：2路（可配置为TC或RTD）
- 输入信号类型：J型/K型/T型/E型热电偶，或PT100/PT1000热电阻
- 测量范围：热电偶 -200℃～+1370℃；热电阻 -200℃～+850℃
- 分辨率：16位A/D转换，分辨率0.01℃
- 精度：±0.5℃（全量程）
- 采样速率：每通道10次/秒
- 冷端补偿：内置电子冷端补偿（CJC），精度±1℃
- 隔离方式：通道与通道之间隔离，通道与背板之间隔离（双重隔离）
- 供电方式：通过Mark VIe背板总线供电，DC 5V
- 工作温度：0℃～55℃
- 防护等级：IP20（需安装在控制柜内）
- 安装方式：插入式板卡，通过背板连接器接入Mark VIe机架
- 尺寸：约160mm × 100mm × 20mm（Eurocard标准尺寸）
- 重量：约150g
功能特点
- 双类型传感器兼容：同一模块可同时接入热电偶和热电阻，灵活性高
- 冷端自动补偿：内置高精度温度传感器进行冷端补偿，消除接线端子温度误差
- 双重电气隔离：有效消除地环路干扰，适合电厂强电磁环境
- 在线自诊断：支持传感器断线检测、短路检测和超量程报警
- LED状态指示：每通道配有绿色LED指示灯，通信正常时闪烁
应用场景
- GE 7FA/7EA/9FA/9E燃气轮机热通道温度监测
- Mark VIe控制系统温度数据采集
- 联合循环电厂温度保护回路
安装要求
- 插入Mark VIe标准机架槽位，确认防呆方向正确
- 热电偶信号线必须使用与热电偶类型匹配的补偿导线
- 热电阻需采用三线制或四线制接法以消除引线电阻误差
使用注意事项
- 热电偶接线极性不可接反，否则温度显示为负值
- 热电阻输入不可超过额定激励电流（通常1mA），否则会自热导致测量偏差
- 模块不可在未接入传感器的情况下长期通电，空载会导致A/D转换器漂移
