描述

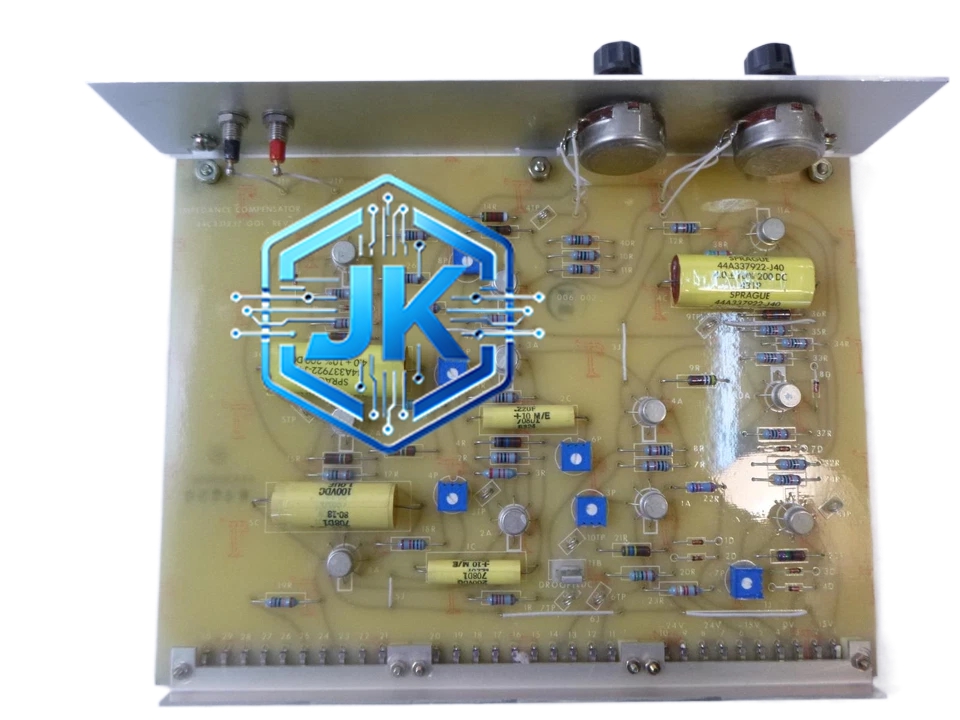

（GE）44C331853G01 — 燃气轮机点火控制模块
技术规格
- 模块类型：点火控制输出模块（点火管理单元）
- 控制对象：高能脉冲点火变压器（1～4路点火通道）
- 输入信号：来自Mark VIe控制器的点火使能信号（干接点/24V DC）
- 输出信号：4路独立点火触发脉冲（TTL电平，5V DC）
- 点火能量控制：通过脉冲宽度调制（PWM）调节，范围10%～100%
- 点火频率：启动阶段连续脉冲（10次/秒），稳定后降至间歇脉冲（0.5次/秒～1次/秒）
- 火花间隙监测：实时监测点火回路阻抗，间隙击穿时输出确认信号
- 火焰检测接口：提供紫外线（UV）火焰检测器信号输入（干接点）
- 供电方式：通过Mark VIe控制器背板总线供电（+5V DC）
- 工作温度：0℃～+60℃（控制柜内环境）
- 通信协议：与Mark VIe控制器通过VME总线通信
- 模块尺寸：标准VME单槽宽度（3U，160mm × 233mm）
- 重量：约0.6kg
- 认证：CE、UL、符合IEEE C37.90标准
功能特点
- 四路独立点火控制：一台模块可同时控制4个点火变压器，分别对应燃烧室的4个点火电极，实现分区点火
- PWM能量调节：通过调节触发脉冲的宽度来控制点火能量大小，在不同环境温度下自动匹配最佳点火能量
- 火花确认反馈：点火脉冲发出后，模块检测点火回路的阻抗变化，确认火花是否成功击穿间隙，未击穿时自动重试（最多3次）
- 火焰建立确认：接收UV火焰检测器信号，确认火焰建立后自动停止点火，转入正常运行模式
- 点火失败逻辑：连续3次点火失败后，模块向Mark VIe控制器发送点火失败报警，触发备用点火方案或停机逻辑
- 点火计时：内置点火计时器，单次点火持续时间可设（通常30秒～120秒），超时未建立火焰则报警
材质构成
- PCB板：6层FR-4板，表面沉金，耐高温
- 连接器：高密度D-Sub 44针VME连接器，镀金触点
- 外壳：镀锌钢板喷塑处理
- 继电器：日本Omron或TE品牌微型继电器，触点容量5A/250V AC
结构特征
- 标准VME单槽尺寸，插入Mark VIe控制器I/O机柜
- 前面板设有4组LED指示灯（每路点火通道一组），绿色表示点火正常，红色表示点火失败
- 后面板为VME D-Sub 44针连接器，包含点火输出、火焰检测输入、使能信号输入等
- 内部采用点火高压回路与低压控制回路物理隔离布局
工作原理
Mark VIe控制器在燃气轮机启动命令发出后，向该模块发送点火使能信号。模块收到使能信号后，按照预设的点火时序依次触发4路点火变压器。每路点火脉冲发出后，模块检测点火回路阻抗：若阻抗骤降（火花击穿），则确认点火成功；若阻抗无变化（未击穿），则在200ms后重试，最多重试3次。同时，模块接收UV火焰检测器的干接点信号，确认火焰建立后立即停止所有点火输出，并向Mark VIe控制器报告”火焰建立”状态，控制器随即打开燃气主阀进入暖机阶段。
应用场景
- GE 9HA重型燃气轮机点火控制
- GE 7HA燃气轮机点火控制
- GE 6B燃气轮机点火控制
- 工业燃气轮机启动控制
安装要求
- 必须插入Mark VIe控制器指定的点火控制槽位
- 点火输出线缆需使用屏蔽双绞线，与动力电缆分开敷设，间距不小于15cm
- UV火焰检测器信号线使用2芯屏蔽线，屏蔽层单端接地
- 模块上电前需在ToolboxST软件中配置点火通道数、脉冲宽度、重试次数等参数
使用注意事项
- 点火变压器高压侧严禁在通电状态下触摸，输出电压高达15000V
- 每次停机检修时需检查点火电极间隙，标准间隙为3mm～5mm，积碳严重时需清理或更换
- 模块故障时会自动切除点火输出并向DCS发送报警，不会导致误点火
- UV火焰检测器的光敏窗口需每季度清洁一次，油污会导致火焰检测失灵
