描述

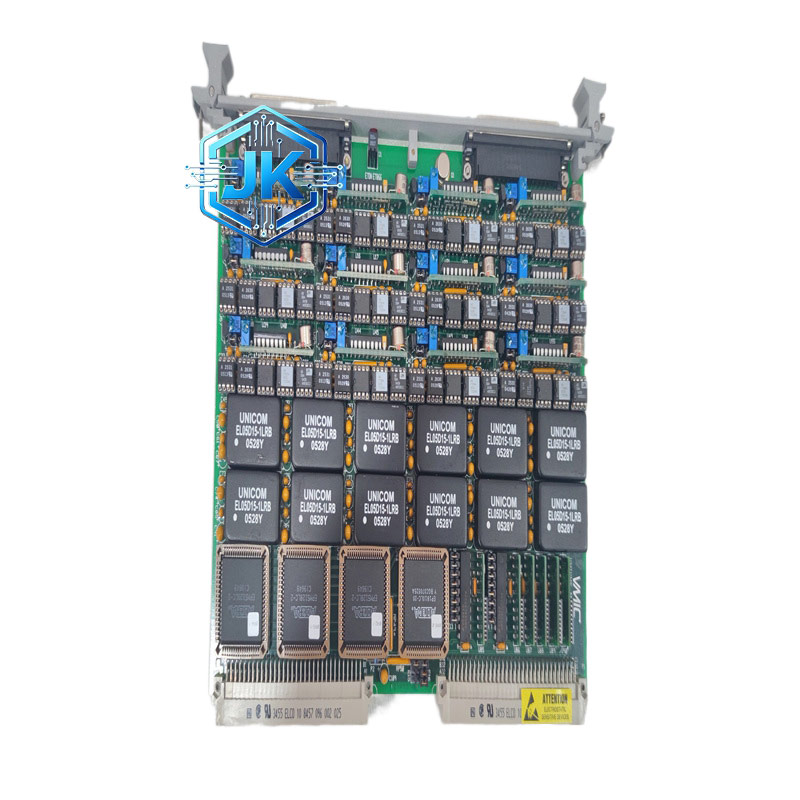

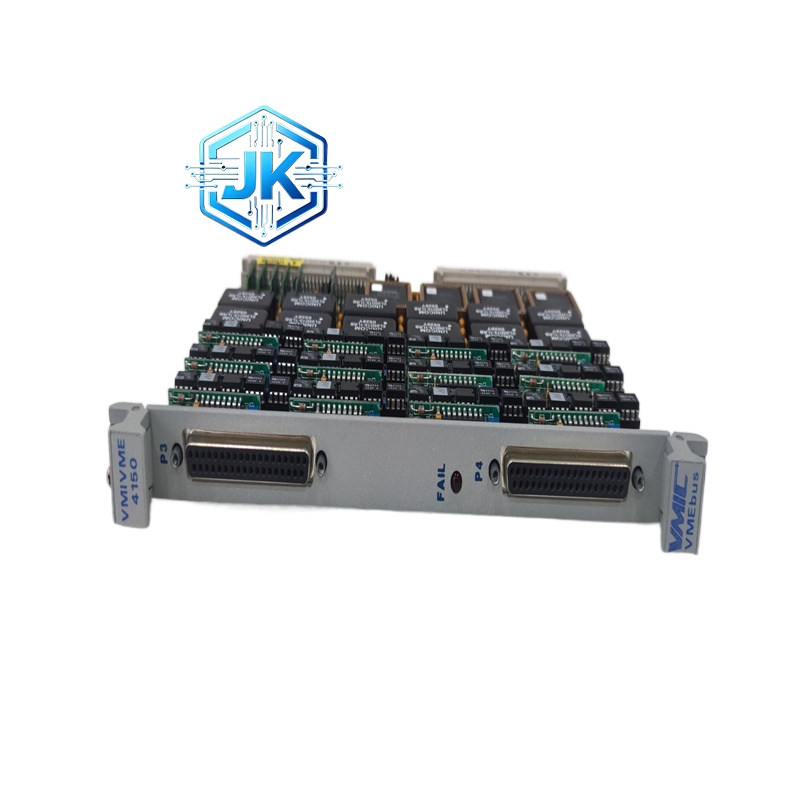

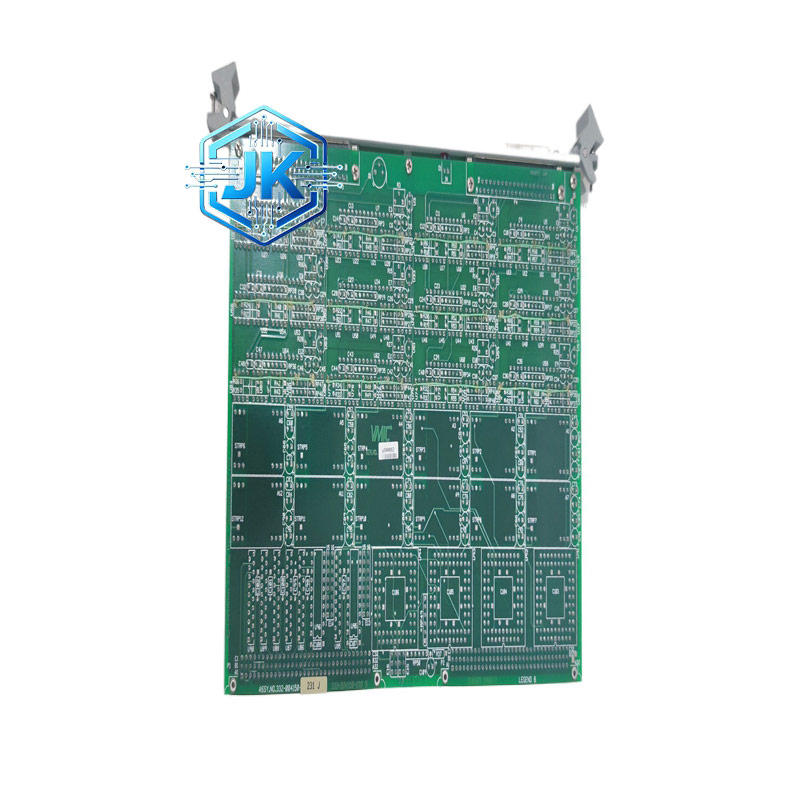

GE VMIVME-4150 12 通道隔离模拟输出板（12-Channel Isolated Analog Output Board）
技术规格：
- 制造商：GE（通用电气，原 VMIC）
- 产品系列：VMIVME 系列 / VMIVME-4150
- 通道配置：12 路完全隔离模拟输出通道（支持 4/8/12 通道配置）。
- 数模转换精度：12 位，4096 级分辨率。
- 输出范围：双极性 ±2.5V、±5V、±10V；单极性 0-2.5V、0-5V、0-10V；电流 0-20mA、4-20mA。
- 隔离等级：通道间、通道至总线1000Vpk 高压隔离。
- 输出精度：电压误差≤0.05%，电流误差≤0.08%。
- 总线接口：VME 总线（A24:D32 或 A16:D32 从站模式）。
- 电源需求：+5V 400mA、+12V 125mA。
- 工作温度：-40℃~+85℃（工业级宽温）。
- 存储温度：-50℃~+100℃。
- 防护等级：IP30。
- 尺寸：6U VME 标准尺寸，233mm（高）×160mm（宽）×38mm（深）。
- 重量：约 1.2kg。
- 材质：工业级高精度 PCB 板、隔离芯片、12 位 DAC、三防涂层、镀金连接器。
- 安装方式：标准 VME 机箱插槽安装、19 英寸机架安装。
- 认证：CE、UL、RoHS、高压安全认证、MIL-STD-810G。
功能特点：
- 12 路完全隔离输出：12 路模拟输出通道，通道间、通道与总线间 1000Vpk 高压隔离，彻底阻断地电位差、高压干扰、漏电风险，保障系统与人身安全，适配高压、强干扰工业环境。
- 12 位高精度输出：12 位 DAC 转换精度，电压误差≤0.05%，电流误差≤0.08%，输出精准稳定，可满足高精度模拟控制需求，适配精密调节阀、伺服驱动器、高精度模拟仪表。
- 多范围输出灵活适配：支持双极性 / 单极性电压、电流多种输出范围，可软件配置，适配不同类型模拟执行器，满足不同工况控制需求。
- 宽温稳定与高可靠性：-40℃~+85℃宽温运行，高精度 PCB 板抗振动、抗冲击、抗电磁干扰，耐受粉尘、潮湿、油污、高压干扰等恶劣工业环境；隔离性能稳定，长期运行无衰减。
- 灵活配置与便捷集成：支持 4/8/12 通道灵活配置，适配不同规模系统；标准 VME 总线接口，即插即用，无缝集成至 VME 系统，适配各类工业控制场景。
- 安全防护与故障隔离：高压隔离设计，有效防止高压串入控制系统，保护核心板卡；故障时隔离故障通道，不影响其他通道运行，提升系统安全性与稳定性。
应用场景：
- 电力行业：高压变电站隔离模拟控制、发电机组高压隔离调节、电厂高压设备伺服驱动、高压环境模拟仪表控制。
- 石油天然气：油气田高压防爆区域模拟控制、钻井平台高压隔离设备驱动、输油管道高压调节阀控制。
- 冶金行业：冶金高压设备隔离模拟控制、电弧炉高压电极调节、轧机高压伺服驱动、冶金设备高压环境模拟仪表驱动。
- 化工行业：化工高压防爆区域调节阀控制、反应釜高压隔离温度 / 压力调节、精馏塔高压液位 / 流量控制。
- 工业自动化：强电磁干扰环境模拟控制、高压设备隔离驱动、高精度隔离模拟仪表控制、安全联锁系统隔离模拟输出。
