描述

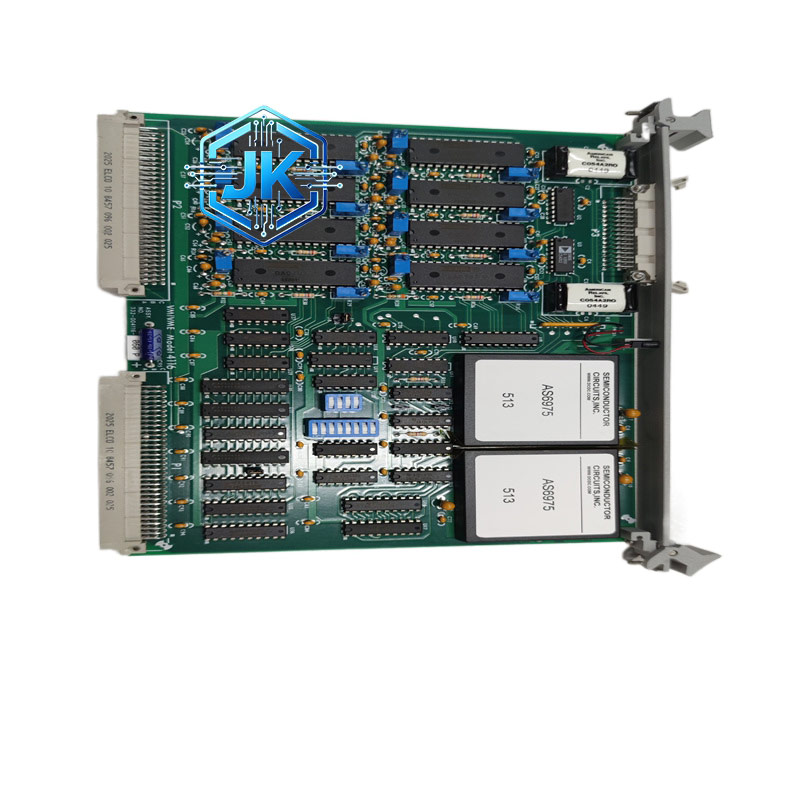

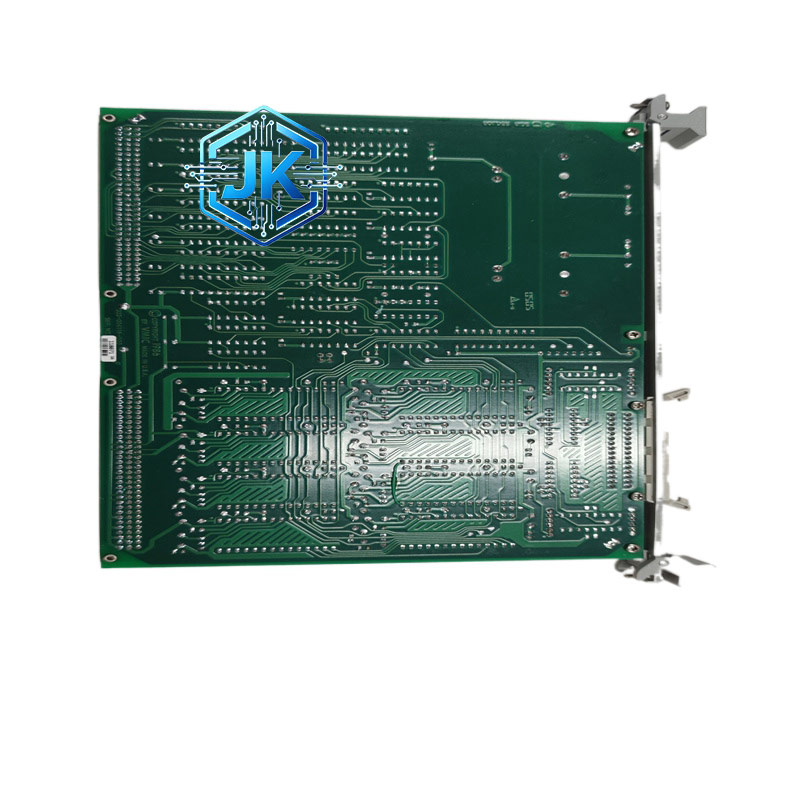

GE VMIVME-4116 8 通道 16 位模拟输出板（8-Channel 16-Bit Analog Output Board）
技术规格：
- 制造商：GE（通用电气，原 VMIC）
- 产品系列：VMIVME 系列 / VMIVME-4116
- 通道配置：8 路独立模拟输出通道。
- 数模转换精度：16 位，单 LSB 电压变化 305µV。
- 输出电压范围：±10V（标准），输出电流 5mA 时稳定缓冲输出。
- 建立时间：最快 3µs，最长 10µs，稳定至 ±0.003% FSR。
- 总线接口：VME 总线，支持短 I/O 访问。
- 电源需求：+5VDC±5%，最大电流 3A。
- 工作温度：-40℃~+85℃（工业级宽温）。
- 存储温度：-50℃~+100℃。
- 防护等级：IP30。
- 尺寸：6U VME 标准尺寸，233.33mm（高）×160mm（宽）×25.4mm（厚）。
- 重量：约 0.8kg。
- 材质：工业级高精度 PCB 板、16 位 DAC 芯片、精密运算放大器、三防涂层、镀金连接器。
- 安装方式：标准 VME 机箱插槽安装、19 英寸机架安装。
- 认证：CE、UL、RoHS、MIL-STD-810G。
- 数据锁存：双缓冲数据锁存，支持同步更新。
- 自检功能：支持 AMXbus 内置测试，输出可离线断开。
功能特点：
- 8 路 16 位高精度模拟输出：8 路独立 16 位 DAC 通道，单 LSB 仅 305µV，输出精度极高，可精准控制模拟量设备；标准 ±10V 电压输出，适配工业主流模拟执行器、仪表。
- 超快速建立时间：最快 3µs、最长 10µs 即可稳定至 ±0.003% FSR，响应速度极快，适配需要快速动态调节的模拟控制场景，如伺服控制、阀门快速调节。
- 双缓冲数据锁存同步更新：每个 DAC 通道配备双缓冲数据锁存器，支持软件或外部触发同步更新，确保多通道输出信号同步，避免相位偏差，适配多设备协同控制。
- 可编程输出与自检：支持通过 AMXbus 内置测试，输出可离线断开，便于离线调试与故障排查；可配置输出电压范围，适配不同设备需求。
- 工业级宽温与高可靠性：-40℃~+85℃宽温运行，高精度 PCB 板抗振动、抗电磁干扰，耐受粉尘、潮湿、油污等恶劣工业环境；三防涂层保护，输出稳定，长期运行无漂移。
- 便捷集成与维护：标准 VME 总线接口，即插即用，无缝集成至 VME 系统；自带 LED 状态指示灯，实时显示运行与故障状态，维护便捷。
应用场景：
- 工业自动化：生产线调节阀控制、伺服驱动器模拟量给定、自动化设备模拟仪表驱动、温度 / 压力闭环控制。
- 电力行业：电厂涡轮调节阀门控制、发电机组励磁系统模拟控制、电厂辅机设备伺服驱动、模拟仪表信号输出。
- 石油天然气：油气田调节阀控制、压缩机站伺服驱动、输油管道压力调节、防爆区域模拟量设备控制。
- 冶金行业：轧机伺服驱动器控制、电弧炉电极调节、连铸机辊道速度模拟控制、冶金设备调节阀驱动。
- 化工行业：反应釜温度 / 压力调节阀控制、精馏塔液位调节、化工设备伺服驱动、防爆区域模拟仪表驱动。
