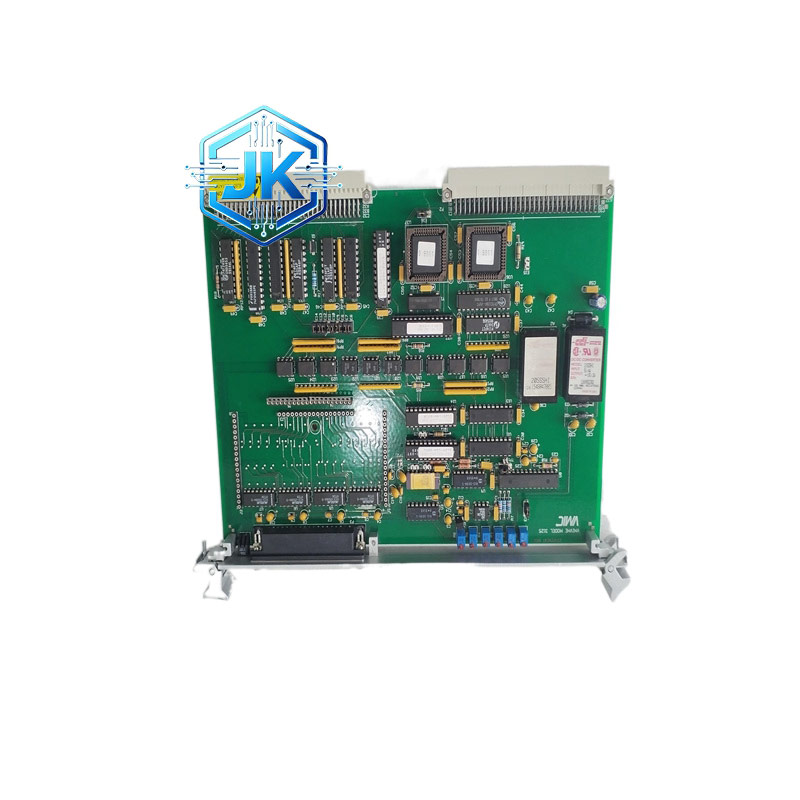

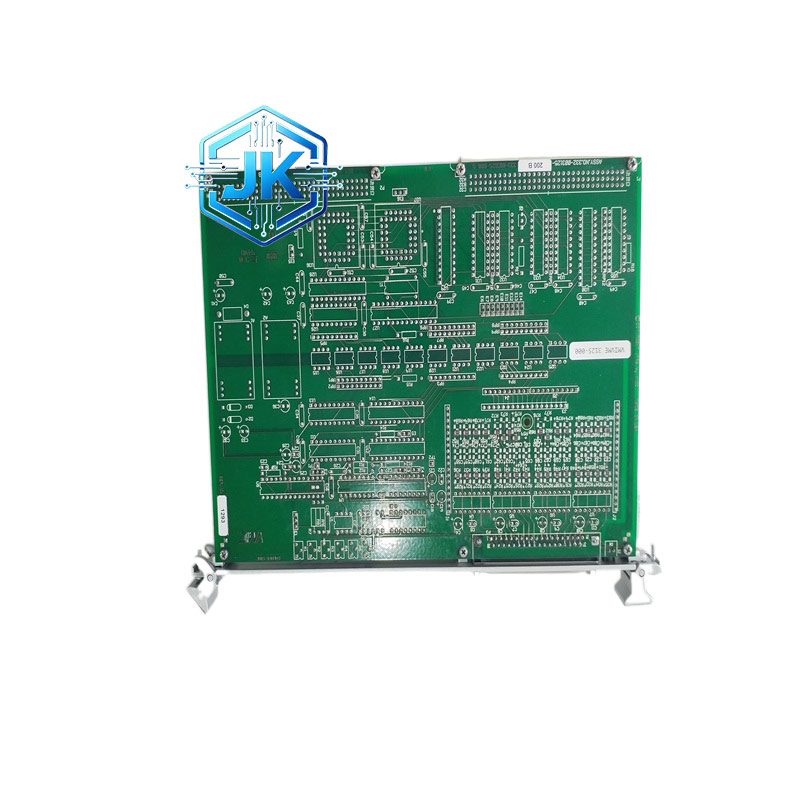

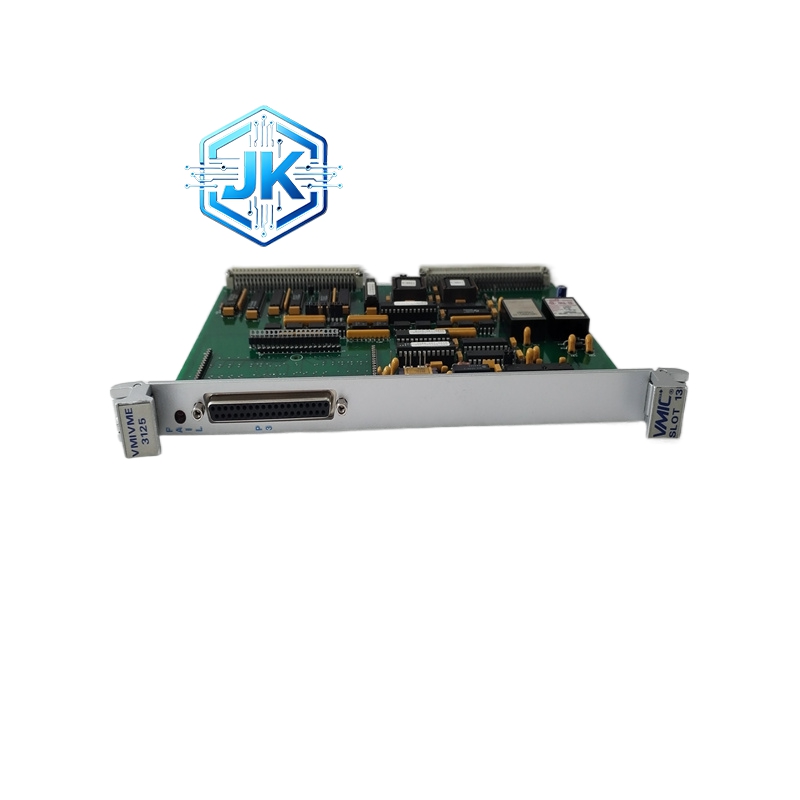

GE VMIVME-3125 VME 总线高密度数字输入输出模块
技术规格：
- 制造商：GE（通用电气，VMIC 部门）
- 总线标准：VMEbus（6U 欧式卡，尺寸 233mm×160mm）
- 通道配置：高密度数字 I/O 通道（典型 32 路 DI/32 路 DO，可配置）
- 输入信号：24VDC 电平，支持 NPN/PNP 型传感器输入，干 / 湿接点兼容
- 输出信号：继电器触点输出（250VAC/5A、30VDC/5A），晶体管输出可选
- 响应时间：输入≤1ms，输出≤5ms
- 隔离电压：2500Vrms（通道与总线隔离）
- 输入电压：24VDC±10%，功耗≤10W
- 工作温度：-40℃~+70℃（运行），-50℃~+85℃（存储）
- 防护等级：IP20，防尘防潮涂层
- 材质：工业级阻燃 PCB 板、镀金接线端子、继电器 / 晶体管阵列、三防涂层
- 安装方式：标准 VME 机架安装，适配 6U VME 机箱
- 认证：CE、UL、RoHS 认证
功能特点：
- 高密度 I/O 集成：单模块集成 32 路 DI/32 路 DO，单槽位实现 64 路开关量信号交互，节省机箱空间，简化系统布线。
- 高速响应精准控制：输入响应≤1ms、输出动作≤5ms，高速采集开关量信号并快速执行控制指令，适配安全联锁、紧急停机等快速响应场景。
- 电气隔离抗干扰：通道与总线间 2500Vrms 电气隔离，有效阻断外部干扰、地电位差影响，防止信号失真、误触发，适配强电磁干扰环境。
- 宽温稳定耐用：-40℃~+70℃超宽工作温度范围，抗振动、冲击，三防涂层耐受粉尘、潮湿、油污，适配工业恶劣环境。
- 自诊断易维护：实时监测通道状态、输入信号异常、输出故障，LED 指示灯报警提示，快速定位故障通道；支持热插拔，维护无需停机。
应用场景：
- 工业自动化：生产线传感器 / 按钮信号采集、流水线电磁阀 / 继电器控制、工业机器人外围执行器控制。
- 过程控制：化工反应釜开关状态监测、电厂辅机启停控制、冶金设备联锁控制。
- 数据采集：现场开关量信号汇总、设备状态监测、安全联锁系统信号交互。
- 嵌入式控制：VME 总线系统 I/O 扩展、PLC 扩展控制、军工装备开关量控制。
