描述

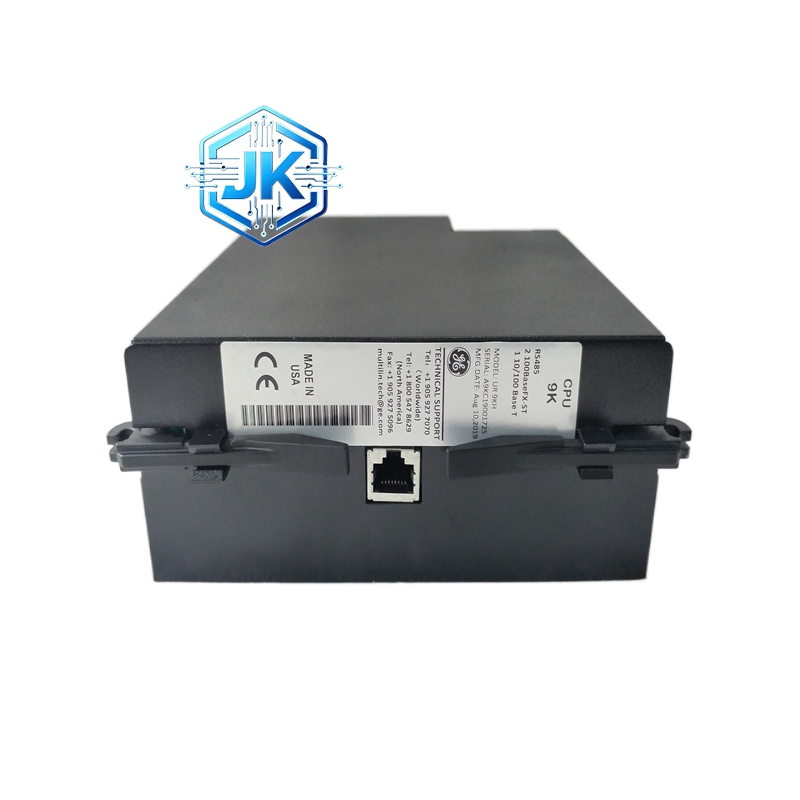

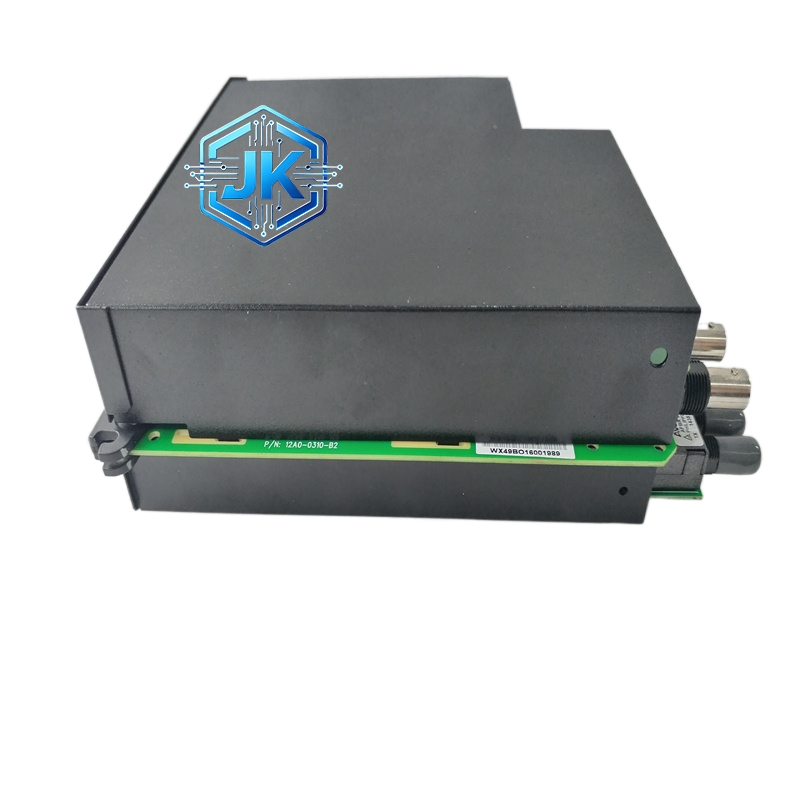

GE UR9KH 9 通道混合输入 / 输出模块
技术规格：
- 制造商：GE Multilin
- 系列：UR 系列
- 型号：UR9KH
- 通道配置：3 路数字输入（DI）+6 路继电器输出（DO）
- 输入类型：干接点 / 24VDC 有源输入
- 输入阻抗：>10kΩ
- 输出触点：Form‑C，250VAC/8A、30VDC/8A
- 隔离电压：输入 2000VAC、输出 2500VAC
- 响应时间：输入 <1.5ms、输出 <5ms
- 工作温度：-25℃ ~ +70℃
- 存储温度：-40℃ ~ +80℃
- 湿度：5%–95% RH（无冷凝）
- 尺寸：170mm×105mm×32mm
- 重量：约 0.76kg
- 材质：阻燃 PCB、标准继电器、镀金连接器、防潮涂层
- 安装方式：UR 机箱插卡，背板总线通信
功能特点：
- 3DI+6DO 混合集成，空间利用率极高：单卡同时实现信号采集与控制输出，无需分别安装输入卡与输出卡，大幅节省机柜空间，特别适合紧凑型开关柜、远程终端箱。
- 输入 / 输出独立隔离，互不干扰：输入与输出之间、输入 / 输出与背板之间均独立隔离，输入信号不会干扰输出动作，输出大电流也不会影响输入采集，信号稳定、动作可靠。
- 标准输入兼容，现场适配无忧：输入可直接接入无源干接点（断路器、隔离开关、压板）或 24VDC 有源信号（PLC、DCS 输出），无需额外转换模块。
- 标准 Form‑C 输出，适配常规负载：8A 触点容量，可直接驱动报警灯、接触器、电磁阀、中间继电器，满足绝大多数常规控制需求。
- 即插即用，配置简单：插入 UR 机箱即可被系统识别，通过 EnerVista 软件快速配置 I/O 功能，FlexLogic 自由定义逻辑关系，调试便捷。
- LED 状态指示，输入输出一目了然：每路输入、输出均有独立 LED，实时显示输入状态、输出动作，现场无需工具即可快速判断信号流向与故障位置。
应用场景：
- 小型开关柜：紧凑型线路保护柜、环网柜、箱变保护柜，同时采集开关状态与控制跳闸 / 报警。
- 远程终端单元：户外 RTU、小型变电站测控单元，采集现场信号并输出控制命令。
- 工业紧凑型控制柜：小型电机保护柜、泵组控制箱、现场仪表控制箱，信号采集 + 控制一体化。
- 建筑电气：低压紧凑型配电柜、应急电源控制箱、消防联动控制箱，报警信号采集 + 输出。
