描述

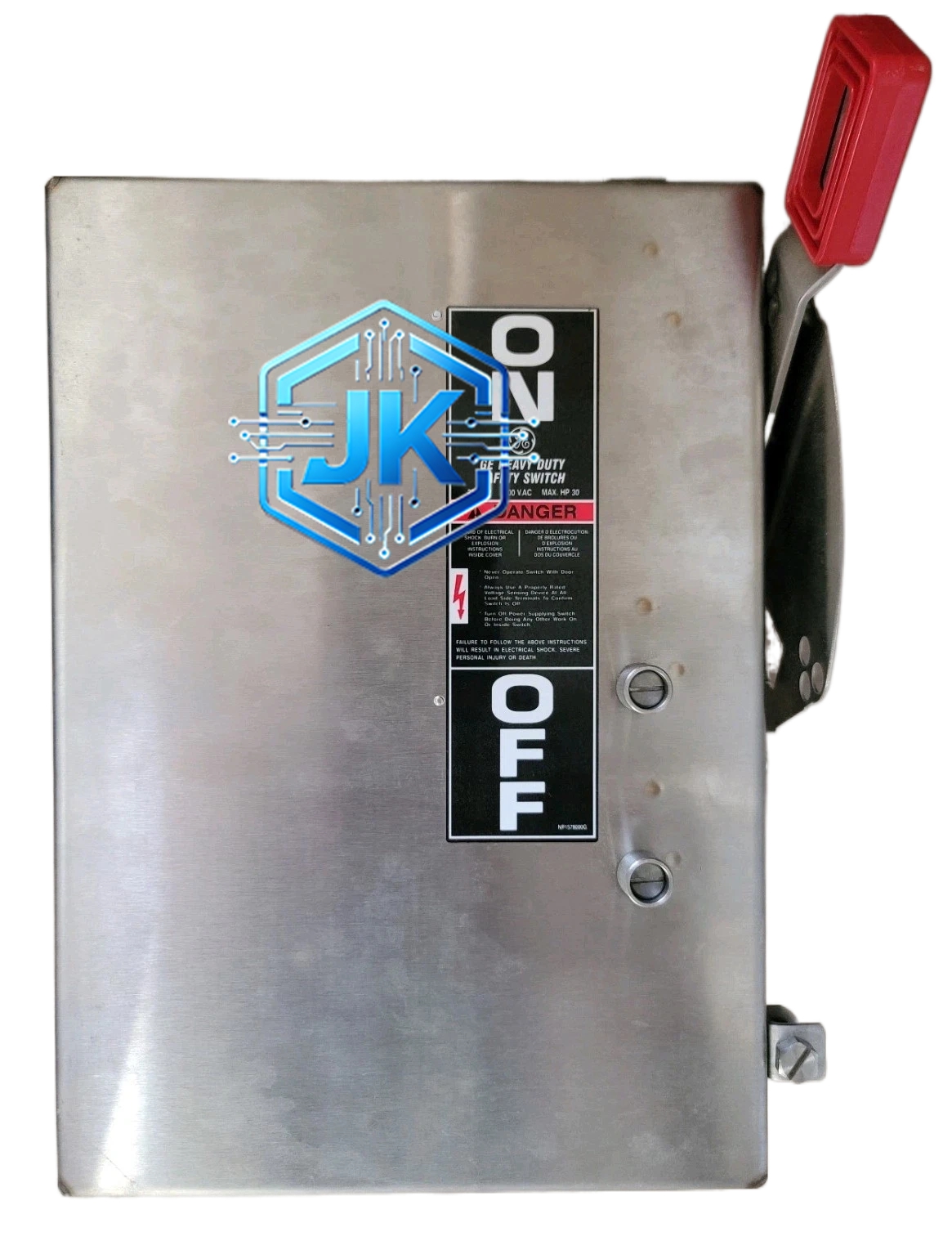

GE TH2261SSDC 不锈钢双极直流安全隔离开关（NEMA 4/4X 防护等级，DC 额定）
技术规格：
- 极数：2极（2P），双极同步操作
- 额定电流（DC）：30A DC
- 额定电压（DC）：600V DC
- 额定功率（DC）：18kW（600V DC条件下）
- 防护等级：NEMA 4 / NEMA 4X（防尘、防水、防腐蚀）
- 频率：直流（DC），无频率参数
- 熔断类型：无熔丝（Non-Fusible）
- 操作方式：手动旋转手柄（Toggle/Joystick），双极同步联动
- 安装方式：螺栓固定式（Bolt-on）
- 材质：316L不锈钢外壳
- 工作温度：-40℃ 至 +60℃
- 存储温度：-40℃ 至 +85℃
- 接线方式：前面板螺丝端子，每极一组（COM/NO/NC）
- 标准认证：UL 508、CSA C22.2 No.14、IEC 60947-3
功能特点：
- 直流专用灭弧设计：针对DC电弧不易自然过零熄灭的特性，触头间距加大至4mm以上，分闸速度加快，有效抑制直流拉弧
- 316L不锈钢外壳：耐盐雾、耐酸碱腐蚀，适用于海上平台、化工厂及户外光伏电站
- 双极同步操作：两极通过机械连杆同步分合，确保直流正负两极同时断开，防止单极断开产生的过电压
- 明显断开点：分闸后触头间保持大于4mm的绝缘距离，形成清晰可见的物理断开标志
- NEMA 4X防护：可直接暴露在雨雪、粉尘、腐蚀性气体及直流高压环境中使用
- 敲落孔设计（Knock Out）：外壳四面预留敲落孔，电缆引入方向灵活
- 每极独立触点：双极各自独立，单极故障不影响另一极
- UL/CSA双认证：通过UL 508及CSA C22.2 No.14标准认证，可用于北美及国际市场
应用场景：
- 光伏发电系统直流侧（PV Array）的安全隔离
- 电池储能系统（BESS）直流母线的检修断电
- 直流充电桩配电柜的主电源开关
- 化工廠直流电机设备的电源隔离
- 船舶直流配电板的安全断电
- 数据中心UPS直流输出侧的维护隔离
材质构成：
- 外壳：316L不锈钢，厚度1.2mm，表面拉丝处理
- 触点：银镉氧化物（AgCdO），耐电弧烧蚀，专为DC应用优化
- 绝缘件：玻璃纤维增强聚酯（FR-4），耐温155℃
- 接线端子：磷铜镀锡螺丝端子，额定电流30A DC
- 旋转轴：304不锈钢，配尼龙定位销
- 内部连杆：不锈钢机械连杆，确保双极同步
结构特征：
- 标准NEMA 4X户外防护外壳，尺寸约150mm×130mm×100mm
- 前面板配置2组螺丝端子（每极COM/NO/NC各一个）
- 前面板中央配置旋转手柄，操作行程90°
- 外壳背部配置2个敲落孔（20mm及25mm），用于电缆引入
- 外壳侧面配置安装耳，带椭圆形安装孔
- 内部可见双极机械联动连杆机构
工作原理：
操作人员旋转手柄至合闸位置时，双极动触头通过机械连杆同时插入静触头，直流电路接通。旋转至分闸位置时，双极动触头同时脱离静触头，电路断开。由于直流电弧不存在自然过零点，该开关通过加大触头间距（大于4mm）和加快分闸速度来强制熄弧。分闸后两极触头间均保持足够绝缘距离，形成明显可见的双断开点，确保检修人员安全。该开关严禁带负荷操作。
安装要求：
- 安装于配电箱或控制柜面板，使用M6螺栓固定
- 电缆从背部敲落孔引入，使用防水电缆接头（Cable Gland）密封
- 接线时严格按照COM（公共端）、NO（常开端）、NC（常闭端）对应接线
- 接地端子必须可靠连接至柜体接地母排（接地电阻小于4Ω）
- 安装空间前方需预留不小于100mm的操作距离
- 直流系统安装时需确保正负两极电缆分开布线，间距不小于50mm
使用注意事项：
- 严禁带负荷拉闸或合闸，直流电弧比交流电弧更难熄灭，带负荷操作会造成严重设备损坏及人身伤害
- 仅用于电源隔离和小电流电路通断，不可替代直流断路器使用
- 定期检查触点磨损情况，触点厚度低于原厚度50%时需更换
- 户外安装时确保敲落孔已用防水接头密封，防止雨水渗入
- 操作手柄时合闸要迅速果断，分闸开始时要慢而谨慎，触头刚离开时迅速拉开
- 直流系统中使用时，务必确认双极同时断开，不可仅断开单极
