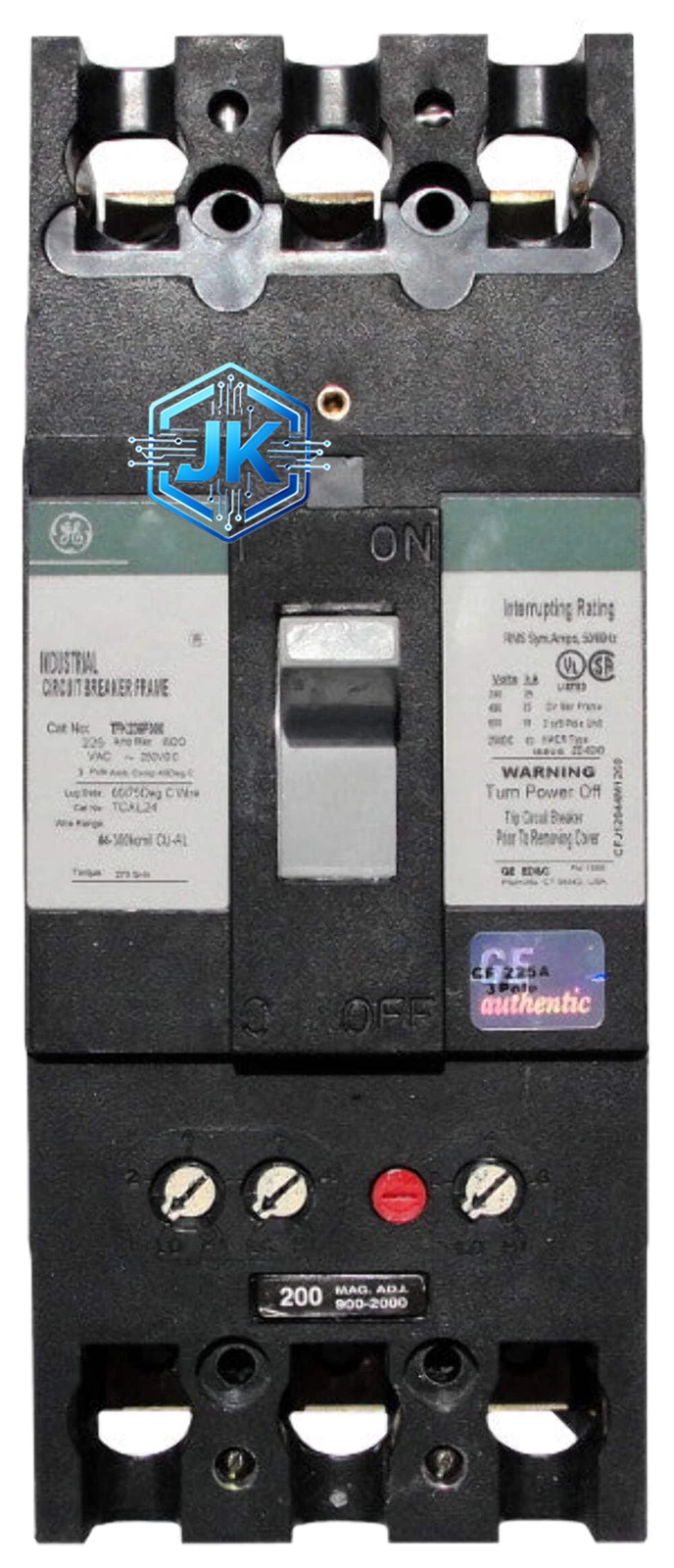

GE TFK236225WL
技术规格：
- 产品系列：GE TFK系列框架式断路器（ACB）
- 额定电流：225A
- 极数：3极（3P）或4极（4P）
- 额定电压：600V AC
- 分断能力：65kA@480V（IEC标准）
- 脱扣器类型：电子式脱扣器（可调），支持过载长延时、短路短延时、短路瞬时、接地故障保护
- 框架尺寸：225A框架（NEMA尺寸）
- 操作方式：电动储能 / 手动操作 / 旋转手柄，抽出式结构
- 工作温度：-25℃ ~ +70℃
- 防护等级：IP40（前接线式）
- 认证标准：UL 489、CSA、CE、IEC 60947-2
功能特点：
- 高分断能力：65kA@480V，安全分断最大短路电流
- 电子式可调脱扣器：过载电流0.4~1.0倍额定电流可调，短路短延时0.2~1.0秒可调，短路瞬时2~15倍额定电流可调，接地故障0.2~1.0倍可调
- 抽出式结构：支持在不断电情况下抽出或推入断路器，便于维护更换
- 电动操作：支持电动合闸/分闸，可远程控制
- 四段保护：过载长延时（L）、短路短延时（S）、短路瞬时（I）、接地故障（G）
- 区域选择性联锁（ZSI）：支持上下级断路器之间的选择性联锁，实现精确的级间配合
- 通信接口：可选配通信模块，支持Modbus RTU/TCP，实现远程监控
- 万能式设计：同一框架可适配100A~3200A多种电流规格，仅需更换脱扣器和触头系统
应用场景：
- 发电厂6kV/10kV开关柜低压侧主进线
- 石化装置MCC主进线
- 大型工业厂房主配电柜
- 矿山供电系统主回路
- 任何需要225A级大电流保护和分断的场合
性能参数：
| 参数项 | 数值 |
|---|---|
| 额定电流 | 225A |
| 极数 | 3P / 4P |
| 额定电压 | 600V AC |
| 分断能力 | 65kA@480V |
| 脱扣器 | 电子式四段可调（L/S/I/G） |
| 框架尺寸 | 225A（NEMA） |
| 操作方式 | 抽出式 + 电动/手动 |
| 工作温度 | -25℃ ~ +70℃ |
| 材质 | 阻燃热固性塑料外壳，铜质导电排，银合金触点 |
材质构成：阻燃热固性塑料（DMC/BMC）外壳，铜质主回路导电排（镀锡处理），银合金（AgNi 80/20）动静触头，不锈钢操作机构和弹簧，电子式脱扣器含专用微处理器和电流互感器。
结构特征：大型矩形框架结构（约300mm×200mm×150mm），前面板有旋转操作手柄、电子脱扣器整定面板（带LCD显示屏和按键）、分合闸状态指示器，后面板为抽出式导轨和固定式接线端子，底部有导轨安装卡扣。
工作原理：电子式脱扣器内部的电流互感器实时采样各相电流，微处理器根据设定的保护曲线（L/S/I/G）判断是否动作。过载时经延时后触发脱扣，短路时瞬时脱扣，接地故障时经延时后脱扣。脱扣机构驱动主触头快速分离，切断故障电流。
安装要求：
- 安装于标准配电柜内，上下端留有足够接线空间
- 进出线电缆规格需匹配225A载流量（建议95mm²铜缆）
- 接地端子必须可靠接地，接地电阻小于4Ω
- 电动操作机构需单独供电（通常为110V DC或220V AC）
- 抽出式安装需确保导轨水平且牢固
使用注意事项：
- 定期测试脱扣器动作值，确保保护准确
- 抽出式断路器在试验位置时不可合闸
- 电子脱扣器参数修改需使用专用工具或面板按键
- 触头磨损后需及时更换，不可超期使用
- 存储时应保持合闸状态并定期手动操作一次
