描述

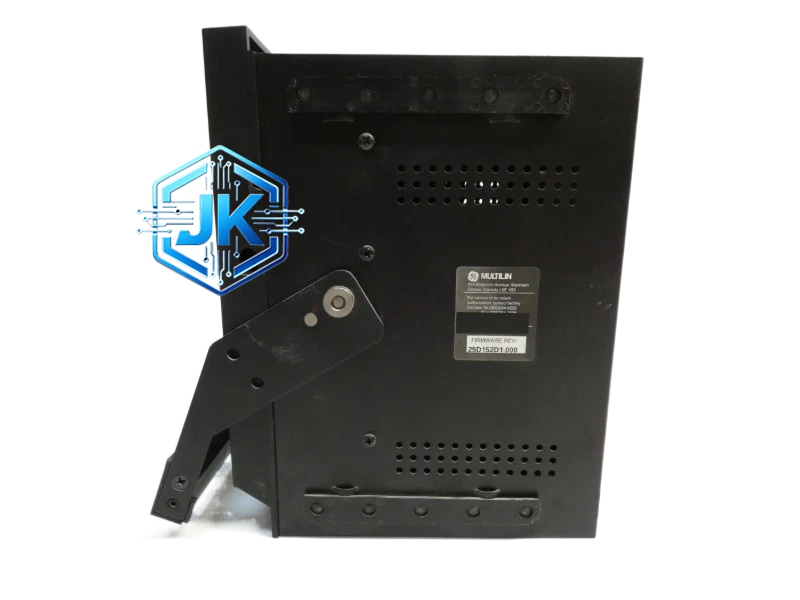

GE SR737-5-5-HI-485 — Multilin 系列 5A 高阻抗过流继电器（带 RS-485 通信）
技术规格：
- 继电器类型：静态型过流继电器（无机械运动部件）
- 额定电流：5A（输入范围 0.1-5A）
- 输入阻抗：大于 100kΩ（高阻抗设计）
- 过流动作值：0.1-5A 可调（通过前面板旋钮设定）
- 动作时间：小于 30ms（过流 I 段）/ 0.1-10s 可调（过流 II 段）
- 返回系数：0.85-0.95 可调
- 触点配置：2 组 SPDT（2 常开 + 2 常闭）
- 触点容量：5A / 250VAC 或 5A / 30VDC
- 通信接口：RS-485，Modbus RTU 协议
- 通信速率：9600/19200/38400 bps 可选
- 工作温度：-20°C 至 +70°C
- 防护等级：IP40（面板安装型）
- 安装方式：面板安装（96mm × 96mm 开孔）或 DIN 导轨安装
- 认证：UL、cUL、CE
- 尺寸：约 96mm × 96mm × 80mm
- 重量：约 0.35kg
功能特点：
- 高阻抗输入：输入阻抗大于 100kΩ，接入被测回路后取电流小于 50μA，对被测系统几乎无影响
- 无机械部件：全固态电子电路，无机械触点磨损，寿命超过 100 万次
- 两段过流保护：I 段速断（小于 30ms）+ II 段延时过流（0.1-10s），满足不同保护配合需求
- RS-485 通信：内置 Modbus RTU 协议，可接入 SCADA 系统实时上传电流值和报警状态
- 返回系数可调：防止负荷波动时继电器频繁抖动
- LED 指示：电源 LED、过流动作 LED、通信 LED
应用场景：
- 中压开关柜过流保护（动作于跳闸）
- 电动机过载保护（动作于信号或跳闸）
- 变压器过流保护
- 发电机过流保护
- 馈线过流保护
- 需要远程监控电流的场合（通过 RS-485 上传数据）
材质构成：
- 外壳：阻燃 ABS 工程塑料，UL94 V-0，灰色
- 前面板：PC 透明面板
- PCB：2 层 FR-4 板，沉金工艺
- 继电器：Coto 干簧管继电器，密封型
- 接线端子：弹簧夹紧式，额定电流 10A
结构特征：
- 96mm × 96mm 面板安装设计
- 前面板设有电流设定旋钮（带刻度）、动作 LED、通信 LED
- 底部设有电流输入端子和触点输出端子
- RS-485 通信端子位于底部侧面
工作原理：
被测电流经端子进入继电器，经精密互感器转换为小电压信号，再经过整流、滤波后与设定值比较。超过设定值时，比较器输出触发信号驱动干簧管继电器动作。RS-485 接口通过 Modbus RTU 协议周期性上传电流值和状态。
安装要求：
- 面板安装使用 96mm × 96mm 标准开孔
- 电流输入线使用不小于 1.5mm² 铜芯电缆
- RS-485 通信线使用屏蔽双绞线，长度不超过 1200 米
- 接地电阻小于 4Ω
使用注意事项：
- 电流设定旋钮在通电状态下不可调节
- RS-485 总线上设备地址不可重复
- 建议每 24 个月进行一次动作值校验
