描述
技术规格：

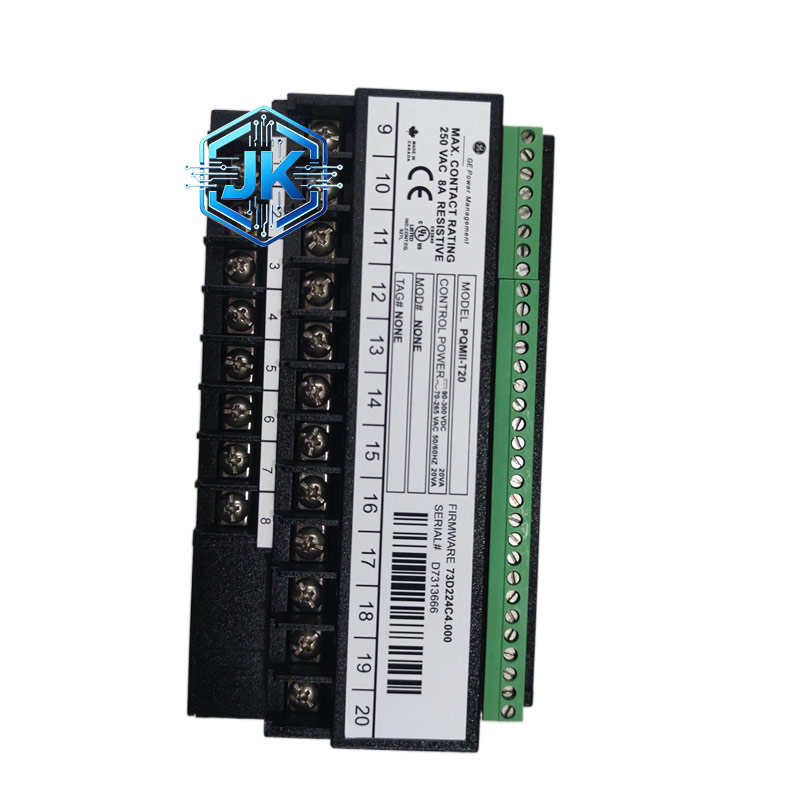

- 制造商：GE（通用电气）
- 型号：PQMII-T20
- 测量电压：0-600V AC（相电压 / 线电压）
- 测量电流：0-20A AC（直接输入），支持外接 CT 扩展量程
- 功率测量：0-1000kW（有功 / 无功 / 视在功率）
- 谐波分析：1-50 次谐波，谐波畸变率（THD）测量
- 采样率：最高 256kHz，捕捉微秒级暂态信号
- 精度等级：电压 ±0.2%，电流 ±0.5%，功率 ±0.5%，谐波 ±1%

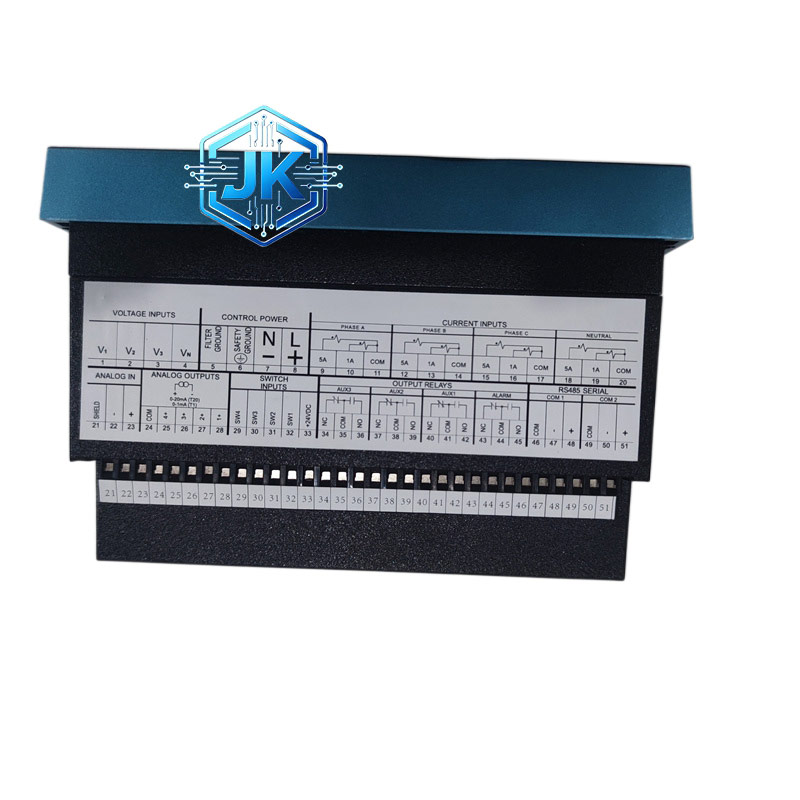

- 输入输出：1 路 4-20mA 模拟输入，4 路隔离模拟输出（0-20/4-20mA），4 路数字输入，4 路继电器输出
- 通信接口：双 RS-485、RS-232，支持 Modbus RTU、DNP 3.0 协议
- 工作电源：20-60V DC / 20-48V AC
- 工作温度：-20℃~+70℃
- 存储温度：-40℃~+85℃
- 防护等级：IP40（前面板），IP30（机身）
- 尺寸：125mm×90mm×50mm
- 重量：约 1.7kg
- 材质：工业级金属外壳、高精度 PCB 板、镀金连接器
- 安装方式：标准 DIN 导轨安装 / 面板安装
- 认证：CE、UL、IEC 61000-6-2 认证
功能特点：
- 全参数高精度监测：可测量电压、电流、频率、功率、功率因数、电能、谐波、闪变、电压跌落、浪涌、瞬态等全部电能质量参数，测量精度达工业级标准，数据精准可靠。
- 50 次谐波精准分析：支持 1-50 次谐波分量测量与分析，可计算总谐波畸变率（THD），精准定位谐波源，评估谐波对变压器、电机、电容器等设备的影响，为谐波治理提供依据。
- 高速暂态捕捉与事件记录：256kHz 超高采样率，可捕捉微秒级电压浪涌、尖峰、跌落等暂态事件，内置大容量非易失性存储器，可存储多年历史数据与事件日志，支持故障回溯与根因分析。
- 丰富 I/O 与灵活控制：配备模拟量、数字量输入输出接口，可接入传感器信号，输出控制信号实现电能质量超标报警、负载投切、无功补偿控制，适配自动化联动场景。
- 多协议通信无缝集成：双 RS-485+RS-232 多通信接口，支持 Modbus RTU、DNP 3.0 等主流工业协议，可与 SCADA、PLC、DCS 系统无缝对接，实现远程监控、参数配置与数据上传。
- 宽温稳定适配工业场景：-20℃~+70℃超宽工作温度范围，金属外壳加固设计，抗振动、抗电磁干扰、抗潮湿，耐受高温、粉尘、油污、强干扰等恶劣工业环境。
应用场景：
- 电力行业：变电站电能质量监测、电网谐波治理、发电机组输出质量分析、输电线路暂态事件记录。
- 工业制造：工厂配电系统监测、变频器 / 电焊机等谐波源设备分析、精密设备供电质量保障、电机 / 变压器运行状态监测。
- 数据中心：UPS 供电系统质量监测、服务器负载电能分析、电压跌落 / 浪涌防护、能耗统计与优化。
- 商业建筑：大型商场 / 写字楼配电监测、中央空调 / 电梯等大功率设备电能分析、节能改造数据支撑、电力故障溯源。
