描述
功能特点
-
电机保护功能：过载保护、短路保护、接地故障保护、失速保护、堵转保护、缺相保护、不平衡保护
-
测量功能：实时测量电流、电压、频率、功率、功率因数等电气参数
-
谐波分析：支持电流谐波分析功能
-
电机启停控制：集成启动/停止控制逻辑
-
报警记录：记录并存储报警事件信息
-

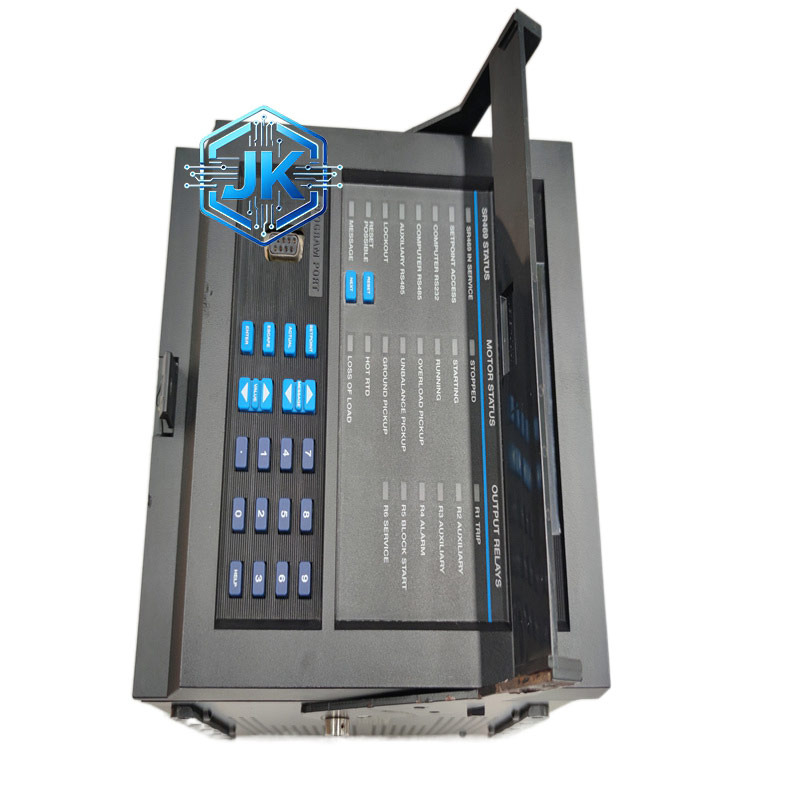

增强型显示：配备大尺寸LCD显示屏，显示内容更丰富，操作更便捷
-
通信功能：支持RS232本地编程和RS485远程通信，兼容Modbus RTU协议
性能参数
-
模拟输出精度：±1% 满量程
-
最大电流容量：390/500 mA
-
支持通过EnerVista 469 Setup软件进行参数配置和固件升级
材质构成-
外壳：金属材质，表面防腐处理
-
前面板：工程塑料，IP40防护等级
-
电路板：覆铜环氧树脂基板
结构特征
-
前面板防护等级：IP40
-
后面板防护等级：IP20
-
安装方式：面板开孔安装或DIN导轨安装（可选配安装套件）
工作原理 该继电器通过5 A相CT实时采集电机三相电流，结合电压测量，由内部微处理器进行数据运算和故障判断。基于热容量模型计算电机温升，当检测到过载、堵转、接地故障等异常时，通过输出继电器执行保护动作。同时，4路4–20 mA模拟输出可将关键测量值传送至外部仪表或控制系统。
优势亮点
-
增强型LCD显示屏显著提升现场操作和故障诊断效率
-
4路模拟输出可同时传送多组测量数据至外部系统
-
支持Modbus通信，便于集成至自动化控制系统
-
高品质电子元件确保长期稳定运行
适用行业 工业自动化、电力系统、石油化工、冶金、水处理、制造业等中大型电机保护场合

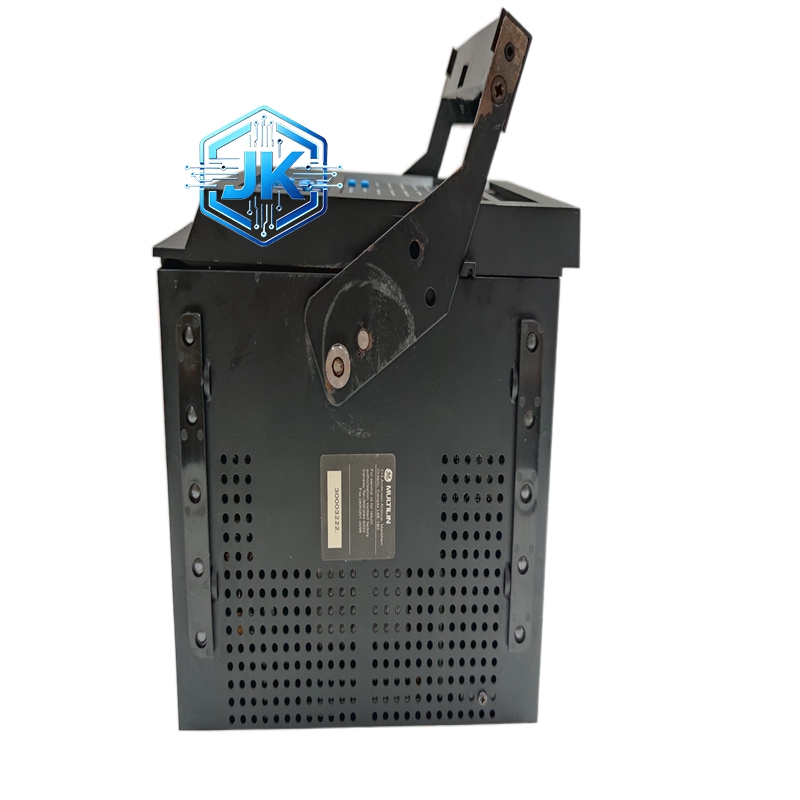

型号系列 GE Multilin 469系列电机管理继电器
安装要求
-
控制电源：HI等级（90–300 VDC / 70–265 VAC）
-
相CT次级额定值：5 A
-
工作温度范围：–40°C 至 +60°C
-
环境湿度：≤ 95% RH（非冷凝）@ 55°C
-
工作海拔：≤ 2000 m
使用注意事项
-
确认控制电源电压与继电器标识匹配
-
CT接线注意极性正确
-
模拟输出负载阻抗需符合规格要求
-
定期通过EnerVista软件进行参数校验和事件记录读取
