描述

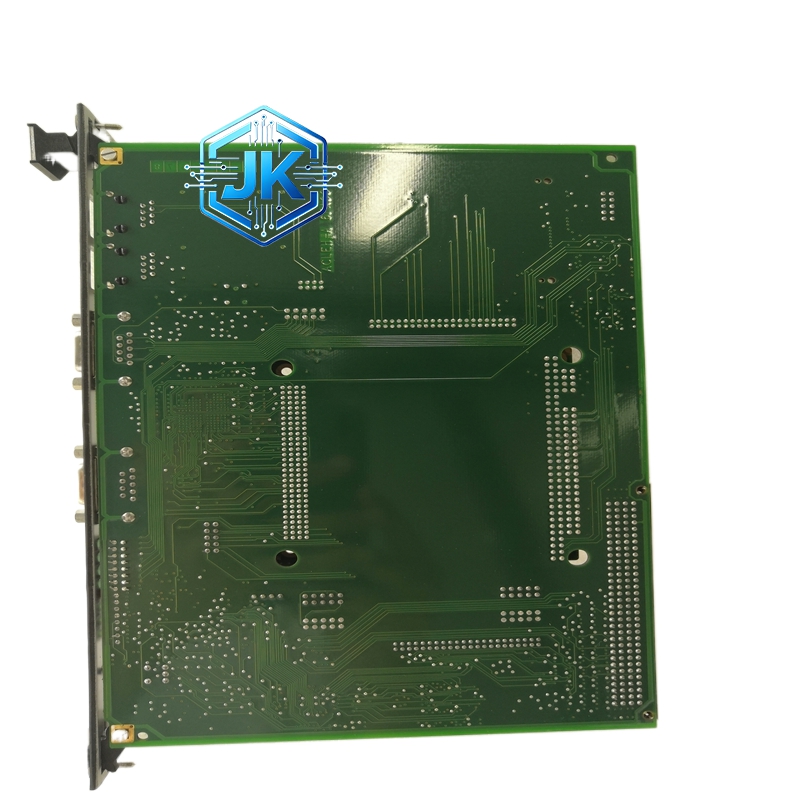

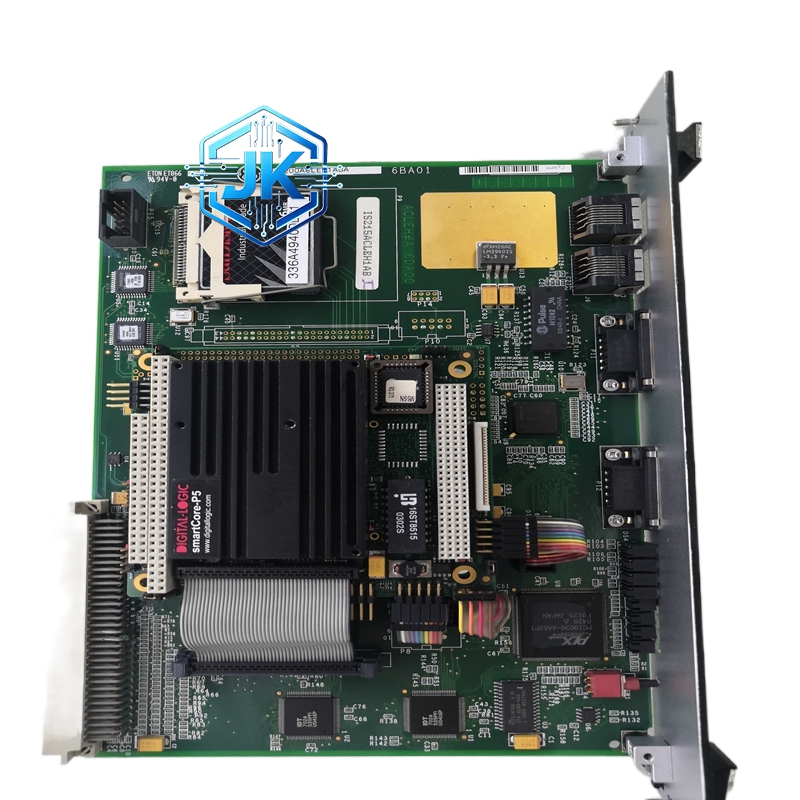

GE Mark VIe 模拟量输出模块 IS215VPROH2B
技术规格:
- 通道数量: 8路模拟量输出（可配置为电流或电压输出）
- 输出类型: 4–20 mA（两线制）或 0–10 V（四线制），每通道独立配置
- 分辨率: 16位D/A转换器
- 精度: ±0.2% 满量程
- 负载能力: 电流输出最大600 Ω负载，电压输出最大10 kΩ负载
- 更新速率: 每通道10 ms
- 隔离方式: 通道间隔离 + 通道对地隔离，2500 V DC
- 通信方式: Mark VIe背板总线
- 供电: +5 V DC 背板供电
- 工作温度: 0°C 至 +55°C
- 防护等级: IP20
功能特点:
- 通道独立配置 — 每通道可独立设置为电流或电压输出，灵活适应不同现场设备
- 通道间隔离 — 任意通道故障不影响其他通道，提高系统可用性
- 断线检测 — 自动检测输出回路断线并报警
- 开路/短路保护 — 输出端开路或短路时自动保护并报警
- 线性化功能 — 内置 valve characterization 表，支持等百分比和快开特性
- ** bumpless切换** — 手动/自动无扰动切换，切换时输出不跳变
材质构成与结构特征:
- PCB材质: FR-4高Tg板，4层板设计
- D/A芯片: 16位R-2R梯形网络DAC，温度漂移低于10 ppm/°C
- 连接器: 弹簧端子排，支持1.5–2.5 mm²导线
- 隔离方式: 磁隔离 + 光隔离双重保护
工作原理:
CPU通过背板总线将目标输出值写入模块输出寄存器，16位DAC将数字值转换为模拟电压，经V/I转换电路输出4–20 mA或0–10 V信号至现场执行机构。模块同时监测输出回路状态，异常时通过背板总线向CPU报告。
安装要求:
- 安装于Mark VIe机柜背板的模拟输出槽位
- 现场接线使用屏蔽双绞线，屏蔽层单端接地
- 电流输出回路需外接24 V DC电源（两线制配置）
使用注意事项:
- 输出回路不可接入超过600 Ω负载（电流模式），否则精度下降
- 长期不使用的通道建议设置为0 mA或0 V，避免漂移
- 定期校验输出精度，建议每年一次
应用场景:
- 控制阀定位 — 调节蒸汽流量、给水流量、燃料流量
- 变频器速度设定 — 风机、水泵转速控制
- 阻尼器开度控制 — HVAC系统风量调节
- 化工过程变量设定 — 反应温度、压力设定值输出
