描述

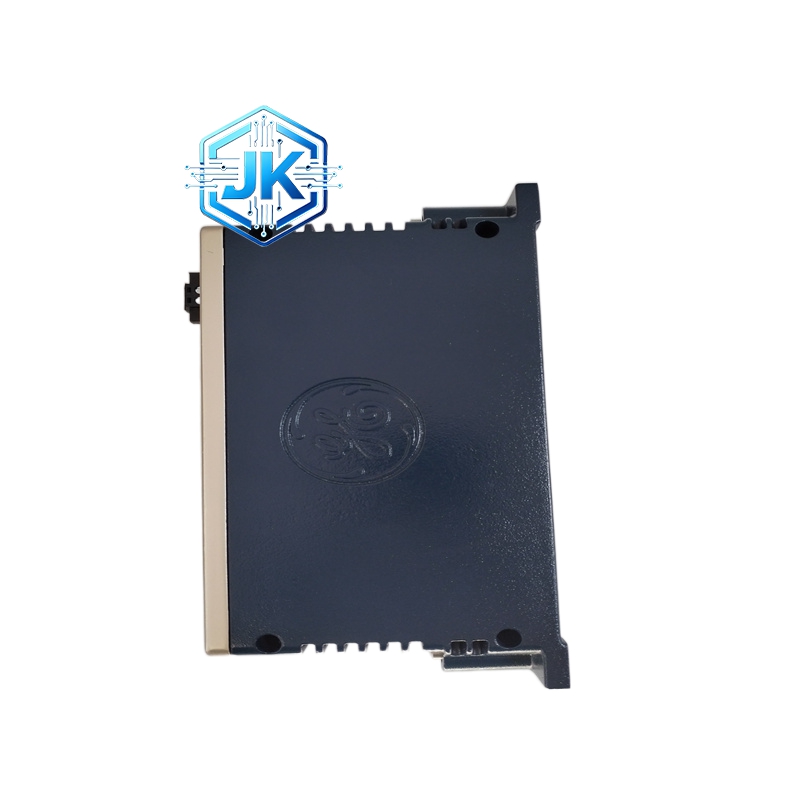

GE IS420PFFAH1B 4 通道过程电流输入模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 4 通道模拟量电流输入模块 |
| 适配 PLC 系列 | GE Fanuc 90-70，Genius Bus |
| 通道数量 | 4 路 |
| 输入信号 | 4-20mA DC（每通道独立） |
| 分辨率 | 16 位 A/D 转换（65536 级） |
| 采样速率 | 10 次/秒/通道（全通道同步） |
| 精度 | ±0.1% 满量程（典型值） |
| 输入阻抗 | 250 Ω（内部精密电阻） |
| 通道间隔离 | 500 VDC（通道对通道），通道对地 1500 VDC |
| 供电电压 | +5V DC（总线供电） |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 85°C |
| 功耗 | 约 1.5W |
| LED 指示 | 4 颗绿色 LED |
| 安装方式 | DIN 导轨 / 机架安装 |
| 尺寸 | 标准 90-70 宽度 25.4 mm，高度约 120 mm |
| 重量 | 约 0.25 kg |
功能特点：
- 4-20mA 标准输入：内部 250 Ω 精密电阻将电流转换为 1-5V 电压后进行 A/D 转换
- 16 位高精度：65536 级分辨率，对于 4-20mA 信号最小可分辨约 0.24 μA
- 高输入阻抗：250 Ω 输入阻抗，对信号源负载极小
- 断线检测：输入电流低于 3.5mA 时自动标记断线故障
- 通道间隔离：500 VDC 隔离
- 软件校准：支持两点校准（4mA 和 20mA）
应用场景：
- 压力采集：配合 4-20mA 压力变送器采集管道压力
- 流量采集：配合电磁流量计或涡街流量计采集介质流量
- 液位采集：配合差压式液位变送器采集储罐液位
- 温度采集：配合一体化温度变送器采集温度
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸（ADC12），阳极氧化处理 |
| 电路板 | FR-4，4 层 PCB |
| A/D 转换器 | TI ADS1115 |
| 精密电阻 | 金属膜电阻，精度 0.1%，温漂 25 ppm/°C |
| 端子排 | 绿色可插拔端子，PA66 尼龙 |
| 连接器 | 镀金弹簧触点，80 针 Genius Bus |
| 焊接工艺 | 无铅 HASL |
结构特征：
- 标准 90-70 尺寸
- 前端 4 颗绿色 LED
- 前端左侧 4 位拨码开关
- 前端右侧 4 路端子排（电流输入无需区分正负，但需注意极性）
- 背面 80 针 Genius Bus 连接器
- 底部 DIN 导轨卡扣
工作原理：
外部 4-20mA 信号经端子排进入，流过内部 250 Ω 精密电阻，产生 1-5V 电压降。该电压经仪表放大器放大后送入 16 位 A/D 转换器。数字量经数字隔离器传输至总线接口，通过 Genius Bus 上传至 CPU。断线检测电路实时监测输入电流是否低于 3.5mA 阈值。
安装要求：
- 地址通过拨码开关设定
- 信号线使用屏蔽双绞线，屏蔽层单端接地
- 4-20mA 为两线制，变送器由模块提供供电（通过端子排供电针脚）
- 模块与变送器之间接线长度不超过 300 米
使用注意事项：
- 注意电流信号极性，反接会导致读数为负值
- 不要超过 20mA 输入，否则会烧毁精密电阻
- 更换时断电操作，等待 30 秒
- 定期校准，建议每 6 个月一次
