描述

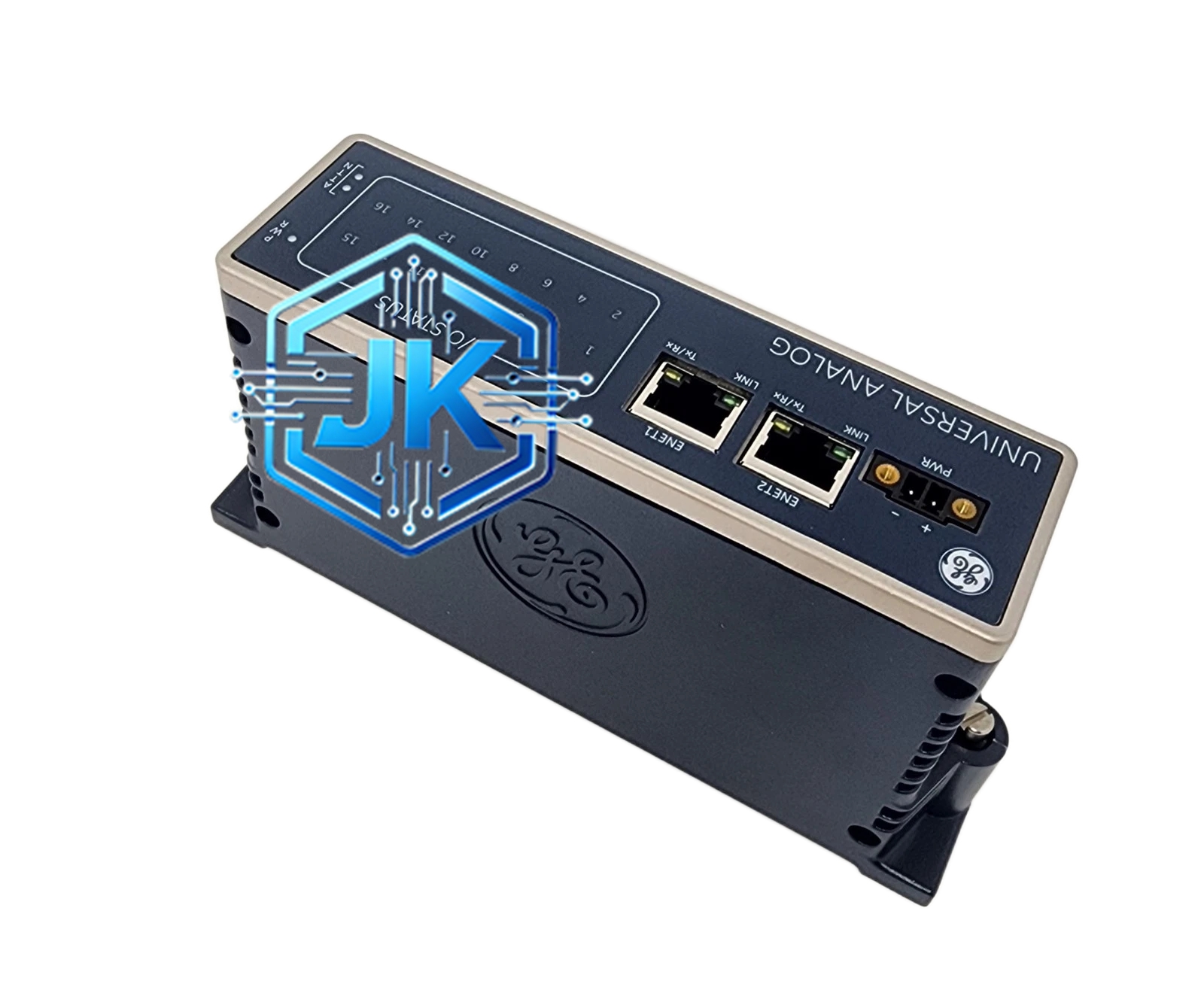

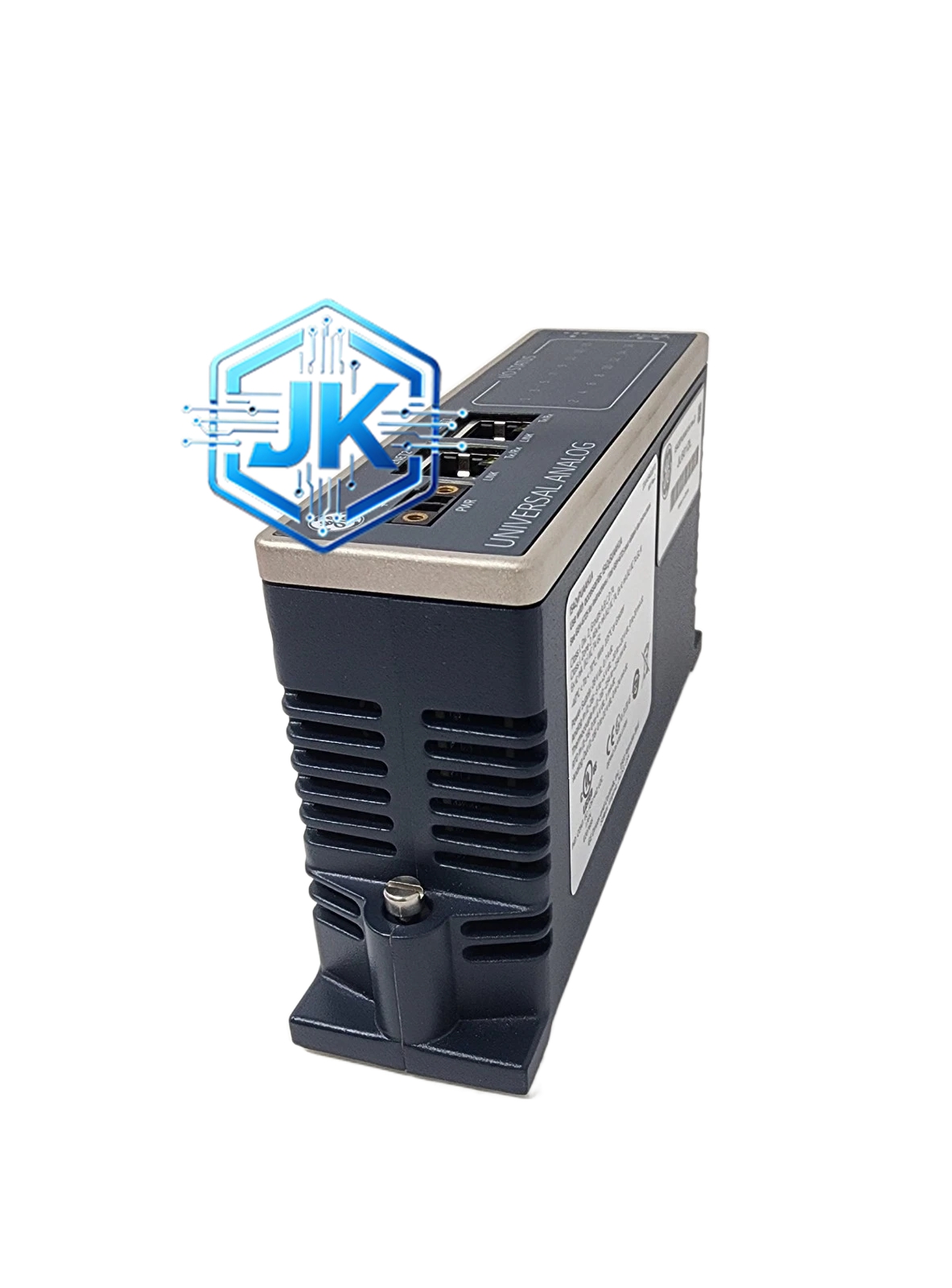

GE IS420ESWDH1A — 以太网交换模块
技术规格
| 参数项目 | 详细内容 |
|---|---|
| 端口数量 | 8 个 10/100/1000Mbps 自适应 RJ-45 以太网口 |
| 交换容量 | ≥ 8.8 Gbps（非阻塞） |
| 背板带宽 | 17.6 Gbps |
| 支持协议 | TCP/IP、UDP、HTTP、HTTPS、SNMP v1/v2c/v3、ARP、ICMP、RSTP（802.1w） |
| VLAN 支持 | IEEE 802.1Q，最多 16 个 VLAN |
| 冗余支持 | RSTP 快速生成树协议，环网恢复时间 < 50ms |
| QoS 支持 | 支持优先级队列（4 级），保证控制数据优先转发 |
| 风暴保护 | 广播风暴抑制、组播风暴抑制、未知单播抑制 |
| MAC 地址表 | 8K MAC 地址条目 |
| 包缓冲区 | 1MB 共享缓冲区 |
| 网络管理 | SNMP v1/v2c/v3、Web 管理界面、CLI 命令行 |
| 工作温度 | -40°C ~ +70°C（宽温工业级） |
| 存储温度 | -40°C ~ +85°C |
| 供电方式 | 24VDC 或 48VDC，双电源冗余输入 |
| 功耗 | 约 8W（满载） |
| 防护等级 | IP20（安装于控制柜内） |
| MTBF | ≥ 200,000 小时 |
| 安装方式 | DIN 导轨安装（35mm 标准导轨） |
功能特点
1. 工业级宽温设计
工作温度范围 -40°C ~ +70°C，远超商用交换机的 0°C ~ +40°C 范围，适用于燃气轮机控制室、户外开关站等极端环境。
2. VLAN 隔离
支持 IEEE 802.1Q VLAN 划分，最多可创建 16 个 VLAN。控制网络（如控制器通信）、管理网络（如工程师站访问）、监控网络（如 Historian 数据上传）可通过 VLAN 严格隔离，防止广播风暴和未授权访问。
3. RSTP 环网冗余
支持 IEEE 802.1w 快速生成树协议，当网络中存在环路时，RSTP 可在 50ms 内完成拓扑收敛，自动阻断冗余路径防止广播风暴，同时在主路径故障时快速切换至备用路径，确保网络不间断。
4. QoS 优先级保证
支持 4 级优先级队列（0~3），控制系统的实时数据（如保护信号、控制指令）可被设置为最高优先级，确保在网络拥塞时控制数据优先转发，不被大流量数据（如历史数据上传）阻塞。
5. SNMP 网络管理
支持 SNMP v1/v2c/v3，运维人员可通过网管软件实时监控各端口的流量、错误包、丢包率、端口状态等信息，并设置告警阈值。
6. 双电源冗余
模块配备 2 个独立的直流电源输入口，支持 24VDC 或 48VDC，任一路电源故障时自动切换至另一路，确保交换机不间断运行。
性能参数
| 性能指标 | 参数值 |
|---|---|
| 端口延迟 | ≤ 10μs（1000Mbps，64 字节包） |
| 背板延迟 | ≤ 1.5μs |
| 转发率 | ≥ 6.6 Mpps（百万包/秒） |
| 丢包率 | ≤ 0.1%（满载，64 字节包） |
| jitter | ≤ 5μs |
| ESD 保护 | 端口 ± 8kV（接触放电，IEC 61000-4-2） |
| 浪涌保护 | 端口 ± 6kV（IEC 61000-4-5） |
| EMC 抗扰度 | IEC 61000-4-3 10V/m（80MHz~1GHz） |
| EMC 发射 | CISPR 11 Class A |
| MTBF | ≥ 200,000 小时 |
材质构成
| 部件 | 材质 |
|---|---|
| PCB 板 | FR-4，6 层板，沉金工艺，含独立电源层和地层 |
| 交换芯片 | 专用工业级以太网交换 ASIC 芯片 |
| RJ-45 接口 | 镀镍钢壳，含集成变压器（磁隔离） |
| 外壳 | 铝合金压铸，阳极氧化处理（深灰色） |
| 导轨卡扣 | 不锈钢弹簧钢 |
| 电源端子 | 铜合金，镀镍 |
| 散热方式 | 铝合金外壳自然散热（无风扇设计） |
结构特征
模块采用紧凑型 DIN 导轨安装设计（宽度约 120mm），前面板从左至右依次为：双电源输入端子、8 个 RJ-45 以太网端口（带 LED 指示灯）、复位按钮、运行状态 LED。每个端口旁设有 Link/Act LED（绿色表示连接，橙色闪烁表示数据传输）。背面为 DIN 导轨卡扣和接地端子。模块内部采用模块化分层设计：底层为电源管理电路，中层为交换 ASIC 芯片和 MAC 处理电路，顶层为 RJ-45 接口和滤波电路，各层之间有屏蔽隔板。
工作原理
- 控制柜内的工程师站、Historian 服务器、控制器等设备通过网线连接至交换机的 RJ-45 端口。
- 交换 ASIC 芯片接收数据帧后，提取目的 MAC 地址，查询内部 MAC 地址表。
- 如目的地址在同一 VLAN 内，芯片直接将数据帧转发至对应端口（线速转发，无延迟）。
- 如目的地址在不同 VLAN，芯片将数据帧发送网关（通常为控制器或路由器）。
- RSTP 协议持续监控网络拓扑，当检测到环路时自动阻断冗余端口；当主路径故障时在 50ms 内启用备用路径。
- QoS 机制根据数据帧的优先级标签（802.1p）决定转发顺序，高优先级数据优先出队。
- SNMP 代理进程定期向网管站上报端口状态和流量统计信息。
应用场景
| 应用场景 | 具体用途 |
|---|---|
| 控制器与工程师站通信 | Mark VIe 控制器与 CIMPLICITY/iFIX 工程师站之间的实时数据交换 |
| 历史数据上传 | 将控制系统的运行数据上传至 Historian 数据库服务器 |
| 远程访问与诊断 | 工程师通过 VPN 远程访问控制系统进行故障诊断和参数修改 |
| SCADA/DCS 集成 | 与上级 SCADA 系统或 DCS 系统进行数据交互 |
| 冗余网络架构 | 两台交换机组成环网，配合 RSTP 实现网络级冗余 |
| 视频监控接入 | 接入控制室内的 IP 摄像头，实现视频监控与控制数据共用网络 |
安装要求
- 模块安装于控制柜内标准 35mm DIN 导轨上，使用卡扣固定。
- 冗余配置时，需部署两台相同型号的交换机，用网线组成环形拓扑，并在两台交换机上同时启用 RSTP。
- 网线建议使用超五类（Cat5e）及以上屏蔽网线（STP），水晶头需为屏蔽型并正确接地。
- 控制网络与办公网络必须通过 VLAN 严格隔离，不可共用同一交换机端口。
- 环网配置时，RSTP 必须在所有交换机上统一启用，否则会产生广播风暴导致全网瘫痪。
- 模块双电源输入建议分别接自不同的直流电源回路，实现真正的电源冗余。
