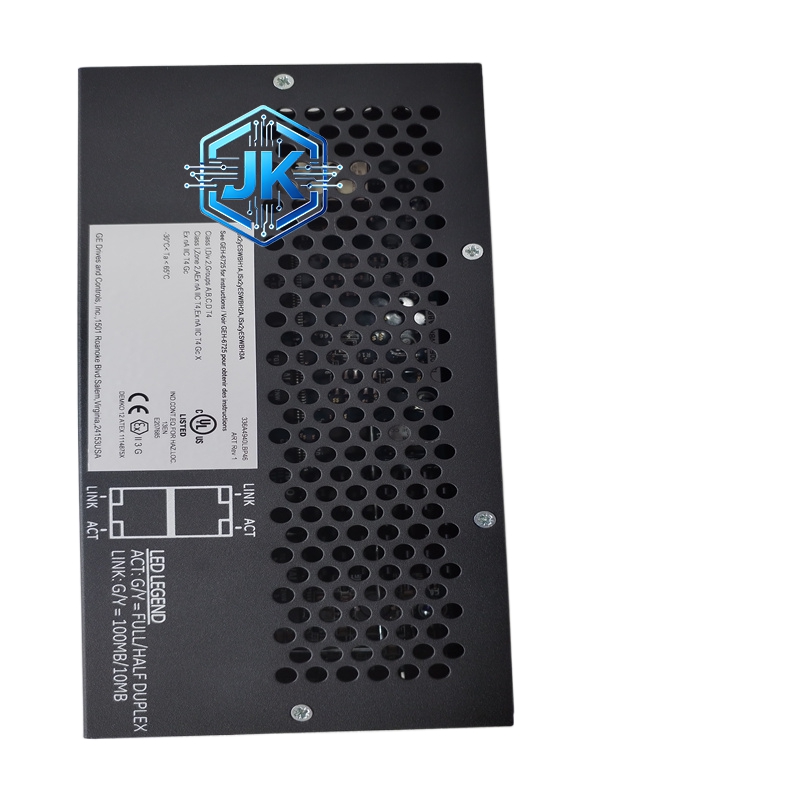

GE Mark VIe 通用控制处理器模块 IS415UCVHH1AB
技术规格:
- 处理器类型: 32位RISC，主频266 MHz（高于IS420的200 MHz）
- 内存: 128 MB SDRAM + 64 MB Flash（比IS420大一倍）
- 扫描周期: 最快5 ms（逻辑），最快0.5 ms（快速I/O，比IS420快一倍）
- 通信: 双冗余千兆以太网（1 Gbps，比IS420的100 Mbps快10倍）+ 2路RS-232
- 背板带宽: 1 Gbps（高于IS420的500 Mbps）
- 供电: 双冗余24 V DC热备份
- 工作温度: 0°C 至 +55°C
- 存储温度: -40°C 至 +85°C
- 防护等级: IP20
- 尺寸: 标准欧洲卡，约160 x 233 mm
- 重量: 约1.0 kg
功能特点:
- 更快扫描 — 5 ms逻辑扫描，适合快速调节回路（如压力控制、流量控制）
- 更大内存 — 128 MB SDRAM支持更复杂的控制算法（如模型预测控制MPC）
- 千兆以太网 — 1 Gbps带宽支持大数据量传输（如高清视频监控、大数据量历史记录）
- 双冗余配置 — 两块CPU热备份，零切换时间
- 内置Web服务器和OPC UA — 兼容最新工业互联标准
- 支持SIL2/SIL3 — 配合安全模块可实现安全仪表功能
- 掉电保持 — Flash存储确保断电后程序、数据、历史记录完整保留
材质构成与结构特征:
- PCB: FR-4高Tg板，六层板设计
- 处理器芯片: BGA封装，底部带散热焊盘
- 内存颗粒: DDR SDRAM，单颗128 MB
- Flash芯片: NAND Flash，64 MB
- 连接器: 高密度欧式DIN 41612连接器，金手指镀金30 μin
- 散热方式: 铝合金散热片 + 自然对流
- 结构形式: 插拔式欧洲卡，前后带弹簧锁紧导轨机构
工作原理:
处理器通过1 Gbps背板总线轮询所有I/O模块获取现场信号，在每个5 ms扫描周期内执行用户编写的控制逻辑（功能块图FBD、梯形图LD、结构化文本ST、顺序功能图SFC），计算输出值并回写至输出模块，同时处理报警、事件记录和通信数据交换。千兆以太网支持同时与多个SCADA站和Historian通信。
安装要求:
- 安装于Mark VIe机柜背板的CPU专用槽位（通常为槽位0，冗余CPU在槽位1）
- 前方需预留至少60 mm空间用于散热（因功耗较高）
- 双冗余配置时两块CPU分别安装于不同机柜（距离不超过10 m）
- 接地电阻小于4欧姆
- 千兆以太网线使用超五类或六类屏蔽线
使用注意事项:
- 严禁带电插拔 — 必须先断电再操作
- Flash写入次数有限 — 避免频繁下载程序，建议使用USB导出备份
- 定期备份程序和配置 — 建议每周备份一次至网络存储
- 环境温度超过55°C会触发降频保护 — 确保机柜空调正常运行
- 千兆以太网需配合千兆交换机 — 使用百兆交换机会浪费带宽
应用场景:
- 燃气轮机快速调节控制 — 负荷快速跟踪
- 化工精馏塔快速压力控制 — 多变量协调控制
- 电力系统自动发电控制（AGC） — 电网频率调节
- 高速包装机械同步控制 — 多轴协调运动
- 大型水电机组快速调节 — 水位快速控制
