描述

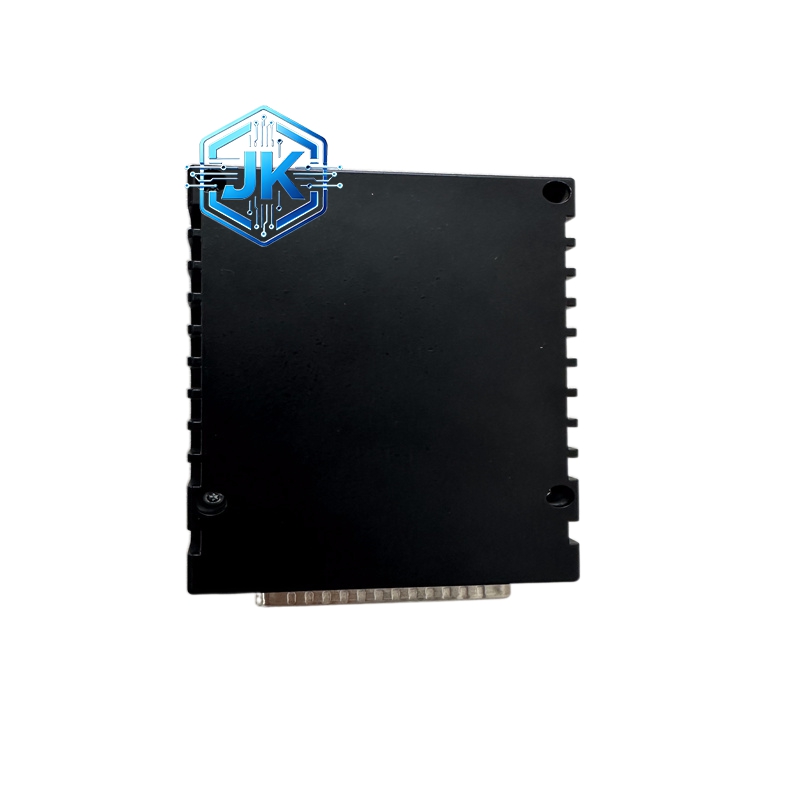

GE Mark VIe 脉冲输出模块 IS220PDOAH1AB
技术规格:
- 通道数量: 4路独立脉冲数字输出通道
- 输出信号类型: 差分脉冲（A+/A−、B+/B−正交脉冲）+ 方向信号（DIR）+ 使能信号（ENABLE）
- 最高脉冲频率: 500 kHz 每通道（增强型可达1 MHz）
- 脉冲计数器分辨率: 32位递增/递减计数器
- 输出电平: 5 V差分TTL / 24 V差分集电极开路（可通过跳线或软件配置）
- 通道间隔离电压: 1500 V DC 通道对地隔离
- 通信方式: Mark VIe高速背板总线，带宽500 Mbps
- 供电: +5 V DC + 24 V DC 来自背板
- 功耗: 约6 W（全部4通道同时工作时）
- 工作温度: 0°C 至 +55°C
- 存储温度: -40°C 至 +85°C
- 相对湿度: 5% 至 95%，无凝露
- 防护等级: IP20（柜内安装）
- 尺寸: 标准欧洲卡（Eurocard），约160 x 233 mm
- 重量: 约0.75 kg
功能特点:
- 四轴独立脉冲输出 — 4个通道完全独立，可同时控制4个步进电机或伺服电机轴，互不干扰
- 正交脉冲输出（A/B相） — 支持A+/A−和B+/B−差分正交脉冲，驱动器可进行4倍频解码，实现更高的定位精度
- 方向信号独立输出 — 每个通道配备独立的方向控制信号，支持正转和反转切换
- 使能信号输出 — 每个通道独立使能控制，紧急情况下可立即禁止所有脉冲输出
- 32位脉冲计数器 — 支持正负计数，最大计数值4,294,967,295，满足长行程定位需求
- 零速钳位功能 — 停止时自动钳位脉冲输出，防止电机在停止状态下因外部力而漂移
- 硬件比较器 — 模块内置编码器反馈与设定值的硬件比较功能，响应时间小于10 μs，远快于软件比较
- 看门狗定时器 — 通信中断超过设定时间（默认2秒）自动停止所有脉冲输出并置使能信号为低，确保安全
- 输出短路保护 — 每个输出通道内置限流电阻和保护二极管，防止输出短路损坏模块
- 掉电保持 — 当前脉冲计数值存储于模块内置SRAM中，断电后不丢失，上电后自动恢复
材质构成与结构特征:
- PCB材质: FR-4高Tg（170°C）玻璃纤维环氧树脂板，四层板设计，独立电源层和信号层
- 脉冲发生芯片: 专用FPGA脉冲发生芯片，支持500 kHz以上高频脉冲
- 输出驱动芯片: 高速差分线驱动器（如SN75174系列），驱动能力强
- 连接器: 4个高密度欧式DIN 41612连接器，每连接器对应1路通道的脉冲+方向+使能信号，金手指镀金30 μin
- RAM芯片: 256 KB SRAM用于掉电保持脉冲计数值
- 外壳: 铝合金压铸框架 + 耐高温塑料前端盖板
- 散热方式: 自然对流散热，铝合金框架兼作散热体
- 结构形式: 插拔式欧洲卡，前后带弹簧锁紧导轨机构，防振设计
工作原理:
Mark VIe处理器通过背板总线向IS220PDOAH1AB模块写入目标脉冲数、方向和使能状态。模块内部FPGA接收这些数据后，由脉冲发生电路按照设定频率生成A/B相正交差分脉冲序列，同时输出方向信号和使能信号至外部驱动器。驱动器接收脉冲后驱动电机旋转，电机轴上的编码器反馈信号通过另一块输入模块回传至处理器，形成闭环位置控制。硬件比较器实时比较编码器反馈值与目标值，达到目标值时自动停止脉冲输出。
安装要求:
- 安装于Mark VIe机柜背板的专用输出槽位（通常为槽位3至槽位14之间任意空闲槽）
- 前方需预留至少50 mm空间用于接线和散热
- 脉冲输出线必须使用屏蔽双绞线，屏蔽层在控制柜端单端接地
- 脉冲线最长不超过50 m（超过50 m需加装脉冲中继器或差分放大器）
- 接地电阻小于4欧姆，机柜接地铜排截面积不小于50 mm²
- 相邻槽位避免安装大功耗电源模块，保持通风间距
- 脉冲输出线与动力电缆间距至少200 mm，避免电磁干扰
使用注意事项:
- 严禁带电插拔 — 必须先切断机柜总电源，等待指示灯熄灭后再操作
- 脉冲频率不可超过500 kHz — 超过会导致脉冲丢失和定位误差
- 差分输出不可接成单端输出 — 必须使用A+/A−配对，否则信号失真
- 编码器反馈线和脉冲输出线分开布线 — 避免脉冲信号干扰编码器反馈
- 定期检查输出波形 — 建议每季度用示波器检查脉冲波形，确保无畸变
- 使能信号优先级最高 — 任何时候使能信号为低时脉冲立即停止，编程时务必正确处理使能逻辑
- 初始化时先清零计数器 — 上电后需执行计数器清零操作，避免残留计数值导致误动作
应用场景:
- 调节阀精确定位控制 — 电厂主汽阀、给水调节阀的开度精确控制
- 步进电机定位系统 — 传送带位置控制、分度转台定位
- 伺服电机速度控制 — 风机转速调节、泵组变频旁路控制
- 脉冲计数应用 — 流量计脉冲输出、皮带秤累计计数
- 飞剪和追剪定位 — 高速运动中的精确切割位置控制
- 印刷机套色控制 — 多色套印的精确对位
- 数控机床进给轴控制 — X/Y/Z轴的精确移动
