描述

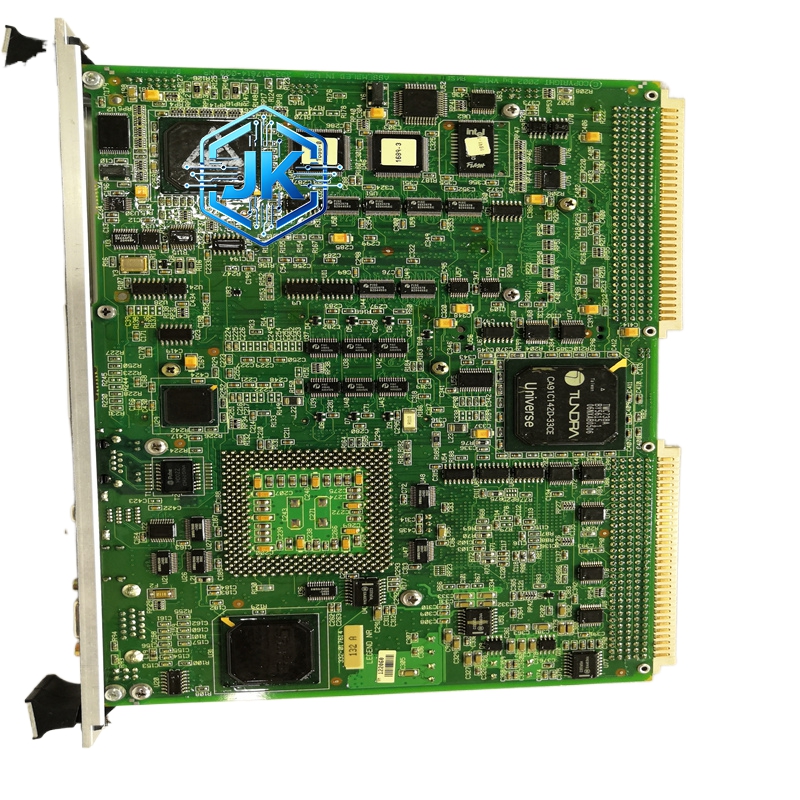

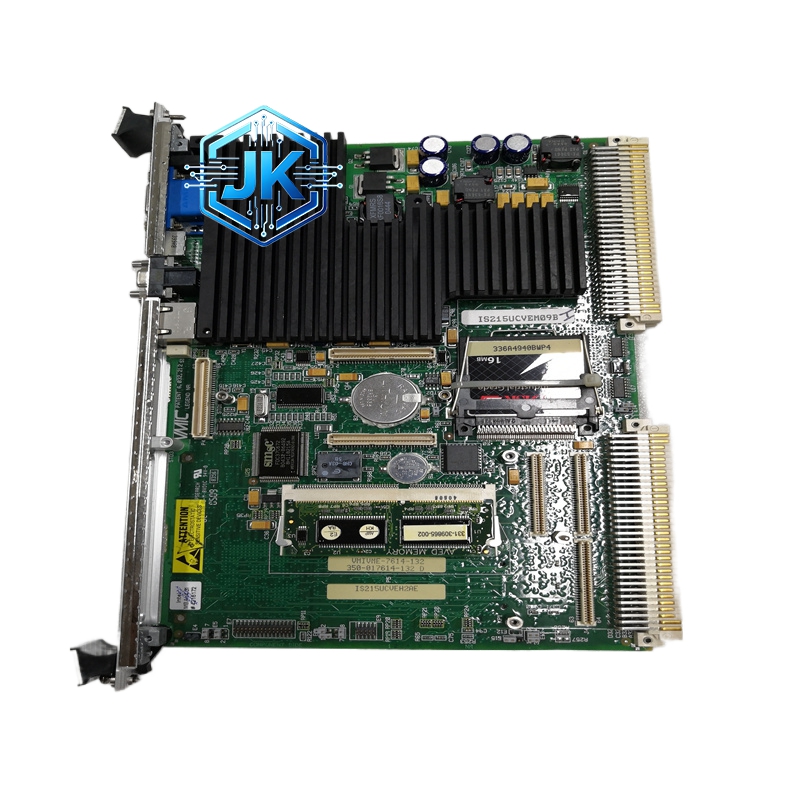

GE IS215UCVHM09C — Mark VIe 双端口千兆以太网通信模块
技术规格：
- 通信协议：TCP/IP、UDP、IP 多播、SNMP v2/v3、Modbus TCP（通过固件支持）
- 接口类型：双端口 10/100/1000 Mbps 自适应以太网（RJ-45）
- 背板总线：VME64x 总线（DIN 41612 标准）
- 工作温度：0°C 至 60°C
- 存储温度：-40°C 至 85°C
- 相对湿度：5% 至 95%，无凝露
- 供电电压：+3.3V / +5V，由 VME 背板直接供电
- 尺寸：标准 VME 单宽度模块，约 160mm × 233.4mm
- MTBF（平均无故障时间）：大于 200,000 小时
功能特点：
- 双端口冗余通信：两个独立以太网口各自拥有独立 MAC 地址，支持主备切换或负载均衡两种工作模式，任一端口故障时通信自动切换至另一端口，切换时间小于 100ms
- 千兆高速传输：支持 1000 Mbps 满速传输，满足大容量实时数据（如 SOE 事件序列、历史趋势数据）的上传需求
- IP 多播支持：允许控制器同时向多个客户端发送数据，大幅降低网络带宽占用
- 内置网络诊断：实时监测链路状态、收发流量统计、CRC 错误计数、碰撞计数等，诊断信息可在 Toolbox 中查看
- 固件可升级：通过 Mark VIe Toolbox 软件进行固件更新，支持协议扩展
应用场景：
- 火力发电厂 Mark VIe 主控系统与 DCS 系统之间的数据交互
- 燃气轮机联合循环电厂多台控制器之间的高速数据同步
- 电厂远程监控中心数据上传至上级管理信息系统（MIS）
- 控制器与工程师站之间的程序下载和在线调试
材质构成：
- 外壳：铝合金压铸框架，表面喷粉涂层处理，具备良好的电磁屏蔽性能
- PCB 板：6 层 FR-4 玻璃纤维板，信号层与电源层严格分离，沉金工艺处理
- 网络处理芯片：Broadcom 或同等品质专用网络 ASIC 芯片
- 连接器：镀金 RJ-45 接口，耐插拔次数大于 1000 次
- 背板连接器：高密度 DIN 41612 标准 96 针欧式连接器，镀金触点
结构特征：
- 标准 VME64x 单宽度尺寸，可插入 Mark VIe 机架任意 VME 插槽
- 前面板设有 4 颗 LED 状态指示灯：Link（链路状态）、Activity（数据收发）、Fault（故障）、Speed（速率指示）
- 模块正面印有型号标识和序列号
- 顶部设有拨码开关用于设置 MAC 地址后半段（部分版本）
工作原理：
模块内置专用网络处理 ASIC 芯片，通过 VME64x 总线与 CPU 板（如 IS200CPU1）进行 DMA 数据交换。CPU 将需要发送的数据写入模块的双端口 RAM，网络芯片自动封装为 TCP/IP 或 UDP 数据包，经以太网物理层（PHY）芯片驱动后从 RJ-45 接口发送至网络。双端口各有独立的 MAC 地址和 ARP 表，VxWorks 操作系统层面通过路由表配置实现主备或负载均衡。
安装要求：
- 插入 Mark VIe 控制机架的任意空闲 VME 插槽，注意防呆缺口对齐
- 确保插槽背板供电正常，+3.3V 和 +5V 电压在允许范围内（±5%）
- 以太网线使用 Cat5e 及以上屏蔽双绞线（STP），屏蔽层在机柜侧单端接地
- 安装时必须佩戴防静电手环，模块从防静电包装中取出后立即安装
- 拧紧固定螺丝，扭矩约 0.8 N·m
使用注意事项：
- 更换模块前必须断开控制器电源，等待至少 30 秒让背板电容放电完成
- 严禁在带电状态下插拔模块，否则将损坏背板连接器
- 以太网电缆不要与 380V/220V 强电电缆并行铺设，平行间距保持 30cm 以上，交叉时保持 90°
- 定期检查前面板 LED 状态：Link 常绿表示链路正常，闪烁表示有数据传输，熄灭表示链路断开
- 模块固件版本需与 CPU 板固件版本兼容，升级前务必查阅 GE 发布的兼容性矩阵
