描述

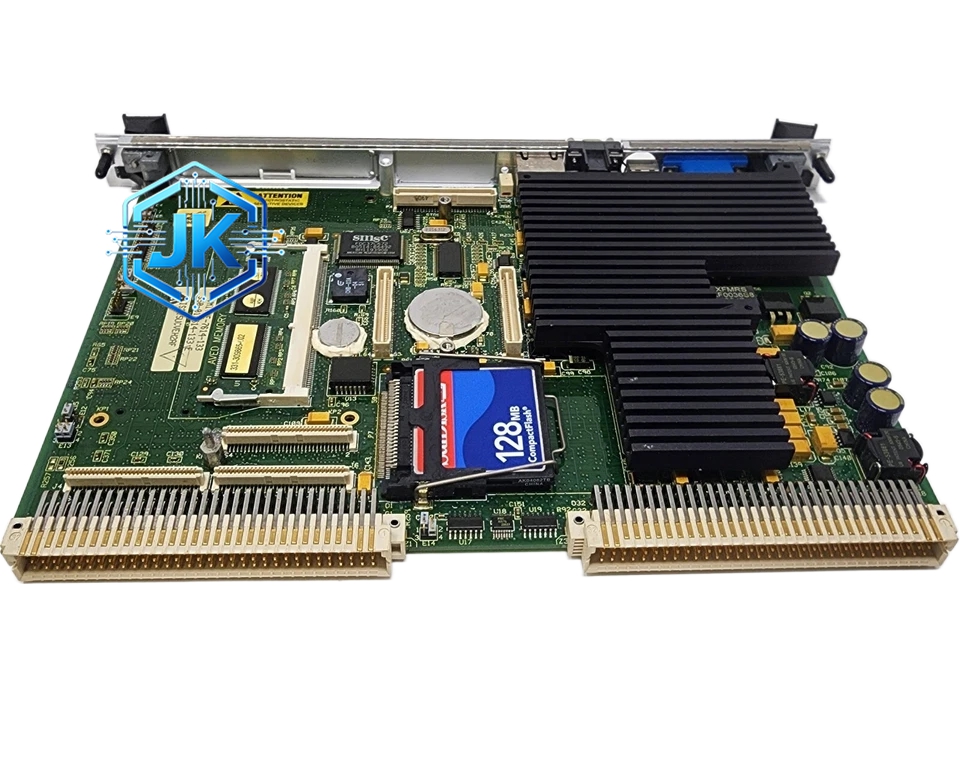

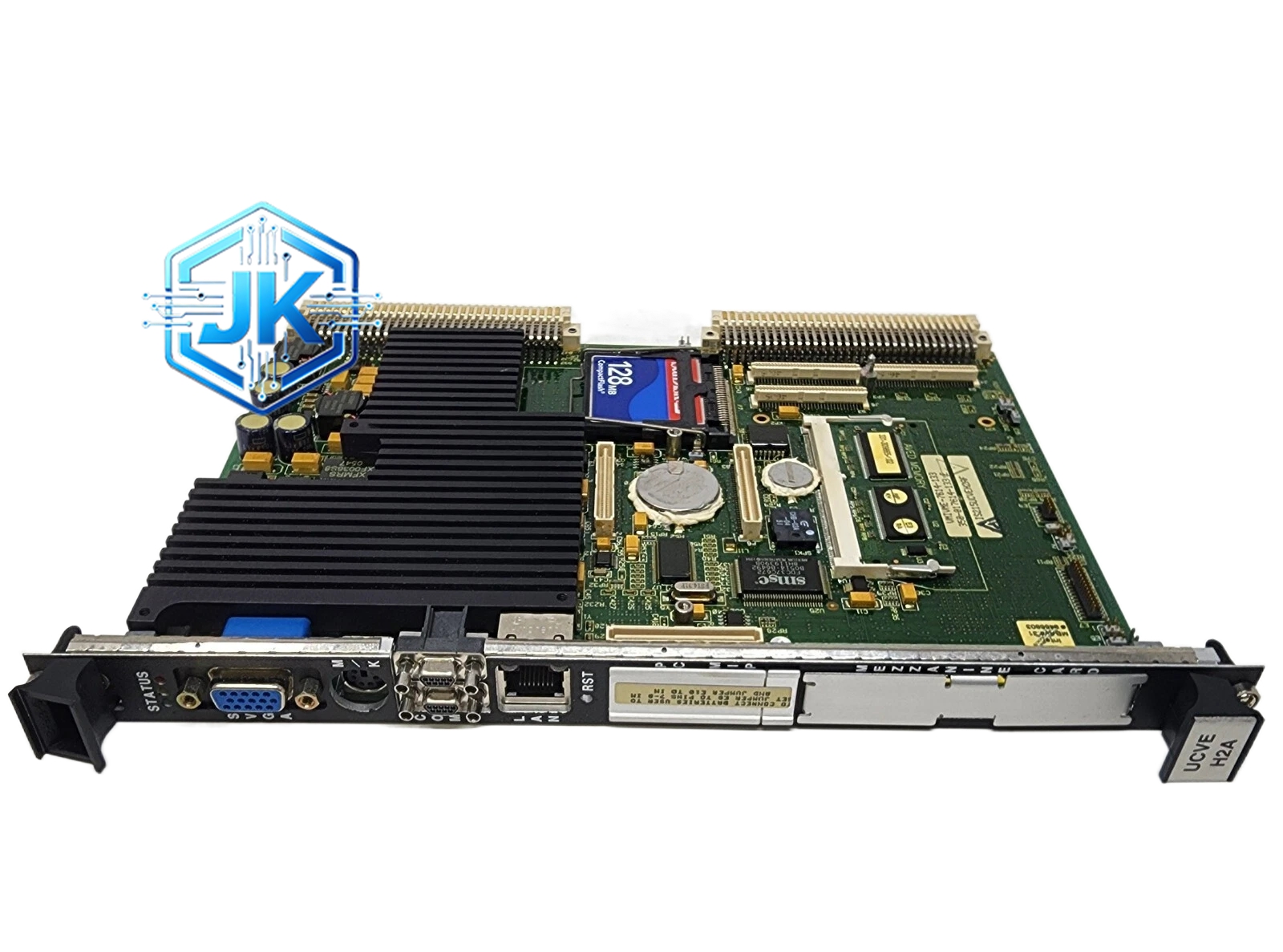

GE IS215UCVEH2A 通用通信模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 通用以太网通信模块 |
| 适配系统 | GE Mark VI / Mark VIe / Mark V |
| 通信接口 | 2 路 10/100 Base-T 以太网（RJ45） |
| 通信协议 | TCP/IP、UDP、Modbus TCP、Profinet（视固件版本） |
| 通信速率 | 10 Mbps / 100 Mbps 自适应 |
| 背板总线 | WES（Wideband Ethernet Switch）高速背板 |
| 供电电压 | +5V DC（背板供电） |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 85°C |
| MTBF | 大于 100,000 小时 |
| 指示灯 | 绿色（通信正常）、红色（故障） |
功能特点：
- 双以太网口设计：两路独立以太网接口，一路连接上位 HMI/SCADA，另一路连接远程诊断或工程师站，实现网络物理隔离
- WES 背板高速通信：通过 WES 背板与 CPU 模块通信，带宽高达 1 Gbps，确保大量数据实时传输无延迟
- 协议转换能力：内置协议转换引擎，支持 Modbus TCP、EtherNet/IP、Profinet 等工业协议，方便与第三方系统对接
- 远程诊断支持：支持 GE 远程诊断服务（RDS），工程师可通过互联网远程访问控制系统进行故障排查
- VLAN 支持：支持 802.1Q VLAN 划分，实现不同业务网络的逻辑隔离
- 冗余通信：两路以太网口可配置为主备模式，主口故障时自动切换至备口
应用场景：
- 燃气轮机控制系统：连接 DCS 上位机，上传转速、温度、振动等运行参数
- 发电厂监控：连接 SCADA 系统，实现远程监控和数据记录
- 远程运维：通过互联网连接 GE 全球技术支持中心，进行远程故障诊断
- 多系统集成：作为协议网关，将 Mark VI 控制系统接入工厂级 MES 系统
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸，表面喷塑处理，深灰色 |
| 电路板 | FR-4 玻璃纤维环氧树脂，6 层 PCB |
| 以太网变压器 | 脉冲变压器，耐压 1500VDC |
| 连接器 | RJ45 镀金接口，耐插拔 1000 次 |
| 焊接工艺 | 无铅 HASL |
结构特征：
- 标准 Mark VI 模块尺寸，高度约 180 mm，宽度约 30 mm
- 前端设有 2 颗 LED 指示灯和 2 个 RJ45 以太网接口
- 背面为 WES 背板连接器（高速背板接口）
- 底部设有 DIN 导轨卡扣
工作原理：
模块上电后，WES 背板连接器建立与 CPU 模块的高速通信链路。CPU 将运行数据、报警信息封装为 TCP/IP 数据包，通过 WES 背板发送至本模块。模块的以太网控制器接收数据包后，根据目标 IP 地址通过对应的 RJ45 接口发送至外部网络。外部操作指令通过 RJ45 接口进入模块，经协议解析后通过 WES 背板上传至 CPU。两路以太网口由内部交换机芯片管理，支持主备切换和 VLAN 隔离。
安装要求：
- 安装于 Mark VI 机柜内标准背板插槽中，不可热插拔（需停机操作）
- 两路以太网线分别连接不同网络（HMI 网络和诊断网络），不得接入同一交换机
- 以太网线使用超五类屏蔽双绞线（STP），屏蔽层两端接地
- 模块地址由背板自动识别，无需手动设定
使用注意事项：
- 严禁将两路以太网口接入同一网络，会导致 IP 地址冲突和通信风暴
- 远程诊断功能需提前向 GE 申请授权并配置防火墙规则
- 模块故障时红色 LED 亮起，需检查以太网线连接和交换机状态
- 固件升级需通过 GE 官方工具进行，不可使用非官方固件
