描述

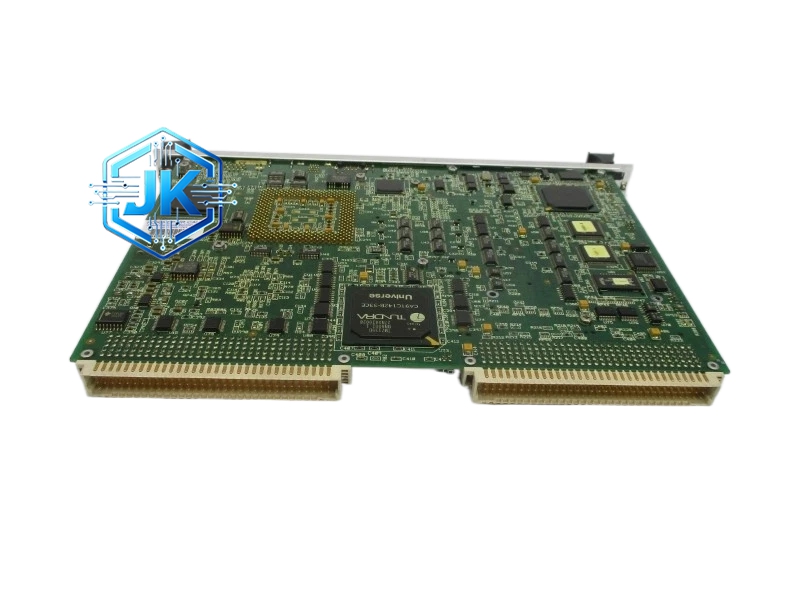

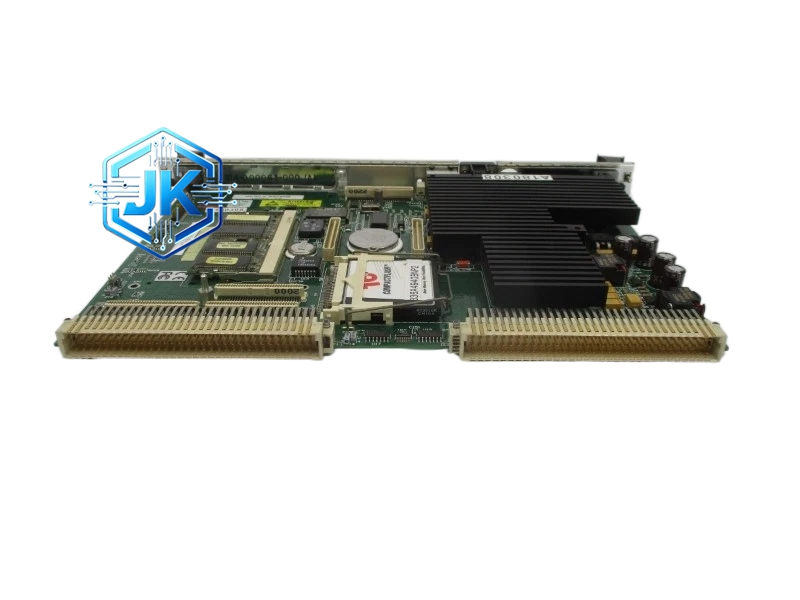

GE IS215UCVDH7AM 通用数字量 I/O 模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 16 点数字量输入 + 16 点数字量输出 |
| 适配系列 | GE Mark VIe 控制系统 |
| 数字量输入 | 16 点，DC 24V，漏型/源型可选 |
| 数字量输出 | 16 点，晶体管输出（NPN 开路集电极） |
| 输入电压范围 | 12V DC 至 30V DC（漏型），4.5V DC 至 30V DC（源型） |
| 输出电压范围 | 5V DC 至 30V DC |
| 单通道输入电流 | 小于 5 mA |
| 单通道输出电流 | 0.5A（持续），1A（脉冲小于 10 ms） |
| 总输出电流 | 4A（所有通道合计） |
| 响应时间 | 输入小于 5 ms，输出小于 1 ms |
| 通道间隔离 | 500 VDC（通道对通道），通道对地 1500 VDC |
| 供电方式 | 背板总线供电 |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 85°C |
| 功耗 | 约 3W |
| MTBF | 大于 80,000 小时 |
功能特点：
- 16+16 通道配置：16 路数字输入和 16 路数字输出在同一模块上，节省机架槽位
- 输入类型灵活：每 8 点可独立配置为漏型或源型，适应不同现场接线方式
- 晶体管输出：NPN 开路集电极输出，支持灌电流负载驱动，响应速度快
- 本机诊断：每个通道独立上报通断状态，CPU 可实时读取每点状态
- LED 指示：前端设有 32 颗 LED（16 绿 + 16 红），绿色表示输入有信号，红色表示输出导通
- 过流保护：单通道输出电流超过 0.6A 时自动限流，持续 3 秒后关断该通道
- 过温保护：模块温度超过 85°C 时自动降额，超过 100°C 时关断全部输出
应用场景：
- 燃气轮机保护系统：采集火焰检测器、振动开关、紧急停机按钮等数字量信号，驱动跳闸电磁阀、报警灯
- 蒸汽轮机控制：采集转速开关、阀门位置反馈、油压开关等信号，控制主汽阀和调节阀
- 工厂自动化：采集按钮、限位开关、接近开关等信号，驱动继电器、接触器、指示灯
- 水处理系统：采集液位开关、压力开关信号，控制水泵和阀门
性能参数（详细）：
| 参数 | 数值 |
|---|---|
| 输入光耦隔离电压 | 1500 VDC |
| 输出晶体管耐压 | 50V DC |
| 输出导通压降 | 小于 1.2V（0.5A 时） |
| 输出关断漏电流 | 小于 10 μA |
| 最大开关频率 | 1 kHz（单通道） |
| 通道间串扰 | 小于 -60 dB |
| ESD 抗扰度 | ±8 kV（接触放电） |
| 浪涌抗扰度 | ±2 kV（共模） |
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸（ADC12），阳极氧化处理 |
| 电路板 | FR-4 玻璃纤维环氧树脂基板，6 层 PCB |
| 输入光耦 | 东芝 TLP281，CTR 大于 100% |
| 输出晶体管 | NPN 功率管（如 2SC1815），耐压 50V |
| 数字隔离器 | ADI ADuM1201，5000 VDC 隔离 |
| 基准电压源 | TI REF5050，5.000V |
| 端子排 | 绿色可插拔端子，额定电流 5A |
| 连接器 | 镀金弹簧触点 |
| 焊接工艺 | 无铅 HASL |
结构特征：
- 标准 Mark VIe 模块尺寸，宽度约 25 mm，高度约 120 mm
- 前端分为上下两排端子排：上排 16 路数字输入（绿色端子），下排 16 路数字输出（绿色端子）
- 前端设有 32 颗 LED 指示灯，上排 16 颗绿色（输入），下排 16 颗红色（输出）
- 前端左侧设有 4 位拨码开关，用于设定模块地址
- 背面为 Mark VIe 背板连接器（高密度针座）
- 底部设有 DIN 导轨卡扣
- 顶部设有散热槽
工作原理：
数字量输入信号经端子排进入模块，首先通过光耦进行电气隔离。光耦输出经施密特触发器整形后存入输入映像寄存器。CPU 通过背板总线周期性读取输入映像寄存器的状态。数字量输出由 CPU 通过背板总线写入输出映像寄存器，输出锁存器的数据经晶体管驱动电路控制 NPN 晶体管的导通与关断。当晶体管导通时，外部负载电流从负载正电源经负载流入晶体管集电极，再从发射极流向模块公共端（COM），形成灌电流回路。过流检测电阻实时监测每个通道的输出电流，超过阈值时触发保护。
安装要求：
- 安装于标准 Mark VIe 机架内，模块地址通过拨码开关设定（0 至 15）
- 数字输入为漏型时，外部开关接 24V 正极，模块公共端接 0V
- 数字输入为源型时，外部开关接 0V，模块公共端接 24V 正极
- 数字输出为 NPN 方式，负载正电源接负载端，负载另一端接模块输出端子，模块 COM 端接电源负极
- 每通道输出电流不超过 0.5A，总电流不超过 4A
- 感性负载（继电器线圈、电磁阀）必须并联续流二极管（1N4007）
- 使用屏蔽双绞线，屏蔽层单端接地
使用注意事项：
- 严禁将输出端直接接入交流电源，会瞬间烧毁晶体管
- 感性负载必须加装续流二极管，否则关断瞬间反电动势可达数百伏
- 不要超过总电流 4A 限制，否则触发过流保护
- 更换模块时需断电操作，等待 30 秒以上
- LED 不亮时需检查外部接线和 CPU 程序输出
