描述

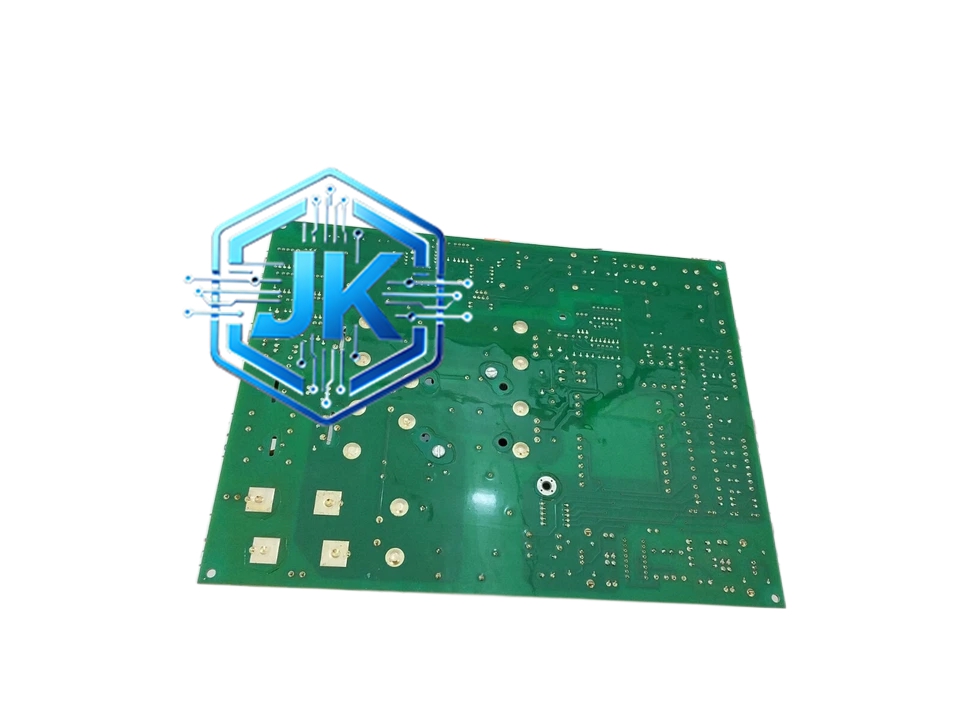

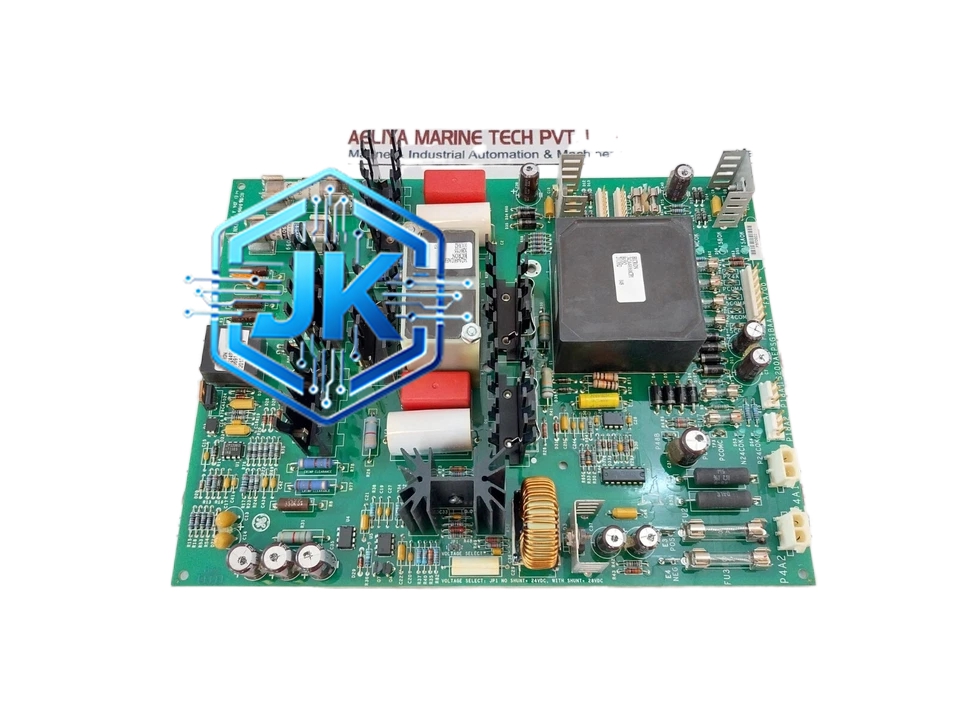

GE / 通用电气 IS210AEPSG1B 交流电源输入模块（Mark VIe系列）
技术规格：
| 参数项目 | 规格值 |
|---|---|
| 输入电压 | 120V AC 或 240V AC（可配置，50/60Hz自适应） |
| 输入电流 | 最大10A |
| 输入频率范围 | 47Hz 至 63Hz |
| 主输出 | 24V DC，最大5A（120W） |
| 辅助输出 | 5V DC，最大2A（10W） |
| 额定总功率 | 约130W |
| 功率因数 | ≥0.95 |
| 转换效率 | ≥90% |
| 电压调整率 | ≤±0.5% |
| 纹波噪声 | ≤80mV（峰峰值） |
| 工作温度 | 0°C 至 +55°C |
| 掉电检测时间 | ≥20ms（可配置） |
| MTBF | ≥100,000小时 |
| 认证 | UL、CSA、CE |
功能特点：
- 双电压输入自动识别：模块内置输入电压检测电路，上电后自动识别120V或240V输入，无需手动跳线设置，降低接线错误风险
- 全面电源保护：输入端具备浪涌保护（压敏电阻+TVS二极管）、过压保护、欠压保护；输出端具备过压、欠压、过流、短路保护
- 掉电检测与安全停机：当交流输入消失时，模块内部大容量电容可维持输出约20ms～50ms（可配置），同时向控制系统发送掉电信号，触发安全停机程序，防止 turbine 损坏
- 电源质量监测：实时监测输入电压、频率和功率因数，数据可通过通信总线上传至上位系统
- 远程开关控制：支持远程软启动和软关闭功能，避免上电瞬间的浪涌电流冲击
应用场景：
- GE Mark VIe燃气轮机控制系统（LM2500、LM6000、LM9000等）
- GE Mark VIe蒸汽轮机控制系统
- 大型联合循环电厂的主控制室电源柜
- 石油化工装置中的关键过程控制系统
- 核电常规岛汽轮机控制系统（经核级认证版本）
性能参数详解：
- 电压精度：在输入电压变化±10%、负载变化0%～100%范围内，24V输出偏差不超过±0.5%
- 频率适应性：支持47Hz～63Hz宽频率范围，适用于全球不同电网标准（如北美60Hz、欧洲50Hz）
- 动态响应：负载从空载突增至满载时，输出电压跌落小于3%，恢复时间小于150μs
- 绝缘性能：输入对输出、输入对地、输出对地之间耐压测试2500V AC / 1分钟，无击穿
- 浪涌耐受能力：输入端可承受4kV（线对线）和6kV（线对地）的浪涌冲击，符合IEC 61000-4-5标准
- 电磁兼容性：传导发射符合CISPR 11 Class A标准，辐射发射符合CISPR 11 Class B标准
材质构成：
- 外壳：SECC镀锌钢板，厚度1.5mm，表面喷涂RAL 7035浅灰色环氧粉末，防腐蚀等级C3
- PCB主板：4层FR-4板材，铜箔厚度2oz，焊盘采用ENIG（化学镍金）工艺，确保长期可靠性
- 变压器：采用优质取向硅钢片（B35A230或同等材质）叠压而成，初级与次级之间有三层绝缘材料（Nomex纸+Mylar薄膜+Nomex纸）
- 功率开关管：IGBT或MOSFET，采用国际一线品牌，额定电压600V以上
- 输入滤波电容：X2安规电容（线对线）和Y2安规电容（线对地），符合UL和IEC安规要求
- 输出滤波电容：低ESR铝电解电容，额定温度105°C，寿命超过10,000小时
- 连接器：螺丝端子排，触点为紫铜镀锡，额定电流15A
结构特征：
- 标准单槽位宽度（约72mm），可插入Mark VIe标准机架
- 前面板从左至右：交流输入端子排（L/N/PE）、24V输出端子排、5V输出端子排、LED指示区、掉电检测输出端子
- LED指示：绿色（AC输入正常）、绿色（DC输出正常）、黄色（电源警告）、红色（故障）
- 背面为大面积散热孔和变压器安装位，散热孔面积占背面面积的35%以上
- 模块重量约1.2kg，钢板外壳提供良好的机械强度和电磁屏蔽
- 顶部和底部设有导轨卡扣，安装无需工具
工作原理：
IS210AEPSG1B采用有源功率因数校正（Active PFC）+ 半桥LLC谐振变换的先进拓扑结构。工作流程：交流输入经EMI滤波器和整流桥后，由PFC电路将输入电流整形为与电压同相的正弦波，功率因数提升至0.95以上。PFC输出约400V DC的高压直流母线，再由半桥LLC谐振变换器将高压直流转换为隔离的24V和5V直流输出。LLC谐振变换器在谐振频率附近工作，开关管实现零电压开关（ZVS），大幅降低开关损耗，效率可达90%以上。掉电检测功能依靠输出端的大容量电解电容（总计约4700μF）实现，当交流输入消失后，电容维持输出电压的时间由电容容量和负载电流决定，同时掉电检测比较器监测电容电压，当电压降至阈值时触发掉电信号输出。
安装要求：
- 安装于Mark VIe标准控制机柜内，使用背板连接器插入指定槽位
- 交流输入线必须使用三芯电缆（L+N+PE），接地线截面积不小于输入线截面积的50%
- 24V输出线建议使用截面积不小于2.5mm²的铜芯电缆，5V输出线不小于1.5mm²
- 模块上下方保留至少50mm散热空间，不可被其他发热模块遮挡
- 接线端子拧紧力矩：输入端子1.2～1.5N·m，输出端子0.8～1.0N·m
- 上电前必须确认输入电压与模块设定电压一致（通过模块上的跳线或DIP开关设置）
使用注意事项：
- 上电顺序非常重要：必须先接通交流输入，等待模块自检完成（约3秒，LED变绿）后，再接通控制系统电源
- 不可将交流输入线和直流输出线捆扎在同一线槽内，间距至少保持10cm，防止电磁干扰
- 掉电检测时间出厂设定为20ms，如需调整（如延长至50ms以适应大惯性负载），需通过模块上的电位器或软件配置修改
- 每季度检查一次输入端子紧固状态，松动的端子会导致接触电阻增大、发热甚至烧毁
- 模块故障指示灯亮起时，应立即检查输入电压和输出负载，不可强行继续运行
- 备件存储时应保持原包装，存放于干燥通风处，避免受潮导致PCB板氧化
