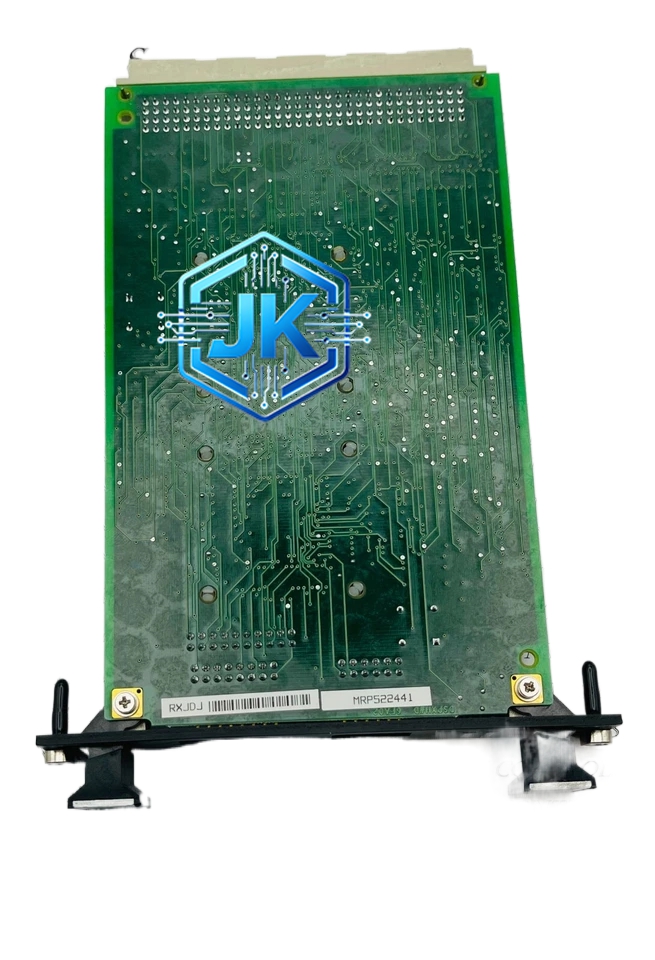

GE IS205IGDHG1A 电源分配/隔离模块（Speedtronic Mark V系列）
技术规格：
- 系统归属： GE Speedtronic Mark V燃气轮机控制系统
- 功能定位： 电源分配与电气隔离
- 输入电压： 125V DC（系统总线供电）
- 输出通道： 多路隔离输出，驱动伺服阀及电磁阀
- 工作温度范围： 0℃ 至 +60℃
- 安装方式： 标准化机架式卡件，Mark V机柜安装
- 通信接口： 内部背板总线，与Mark V处理器通信
功能特点：
- 多路电源分配： 将系统直流母线电源按通道分配至各执行机构
- 电气隔离： 每路输出独立隔离，防止故障电流串扰
- 过流保护： 内置保险丝和电子保护电路，短路时自动切断
- 状态反馈： 每路输出配置LED指示灯，实时显示通断状态
- 冗余设计： 部分关键通道支持双路冗余供电
应用场景：
- 燃气轮机EHC电动液压控制系统的伺服阀驱动
- 蒸汽轮机调速系统的电磁阀控制
- 发电厂机组启动/停机序列的功率执行机构供电
材质构成：
- 电路板： FR-4玻纤环氧树脂基板，多层PCB设计
- 外壳： 镀锌钢板冲压成型，表面喷塑处理
- 连接器： 军规级镀金插针连接器，抗振抗腐蚀
- 散热： 铝制散热片自然散热
结构特征：
- 标准Mark V机柜尺寸，单宽或双宽卡件
- 前面板配置LED状态指示灯和测试点
- 背板金手指插接，支持热插拔更换
工作原理：
系统直流母线（125V DC）经模块内部DC-DC变换和继电器矩阵分配至各输出通道。每路输出经光耦隔离后驱动功率继电器，继电器触点直接控制伺服阀/电磁阀线圈通断。模块同时监测每路电流，超过阈值时触发保护切断并向处理器上报故障。
安装要求：
- 安装于Mark V标准机柜，使用标准导轨固定
- 背板连接器对准插入，锁紧弹簧卡扣
- 接线端子按图纸逐一紧固，扭矩0.5N·m
使用注意事项：
- 严禁带电插拔，必须在系统断电后操作
- 更换保险丝必须使用同规格型号
- 定期检查端子紧固状态，振动环境下需加防松垫片
