描述

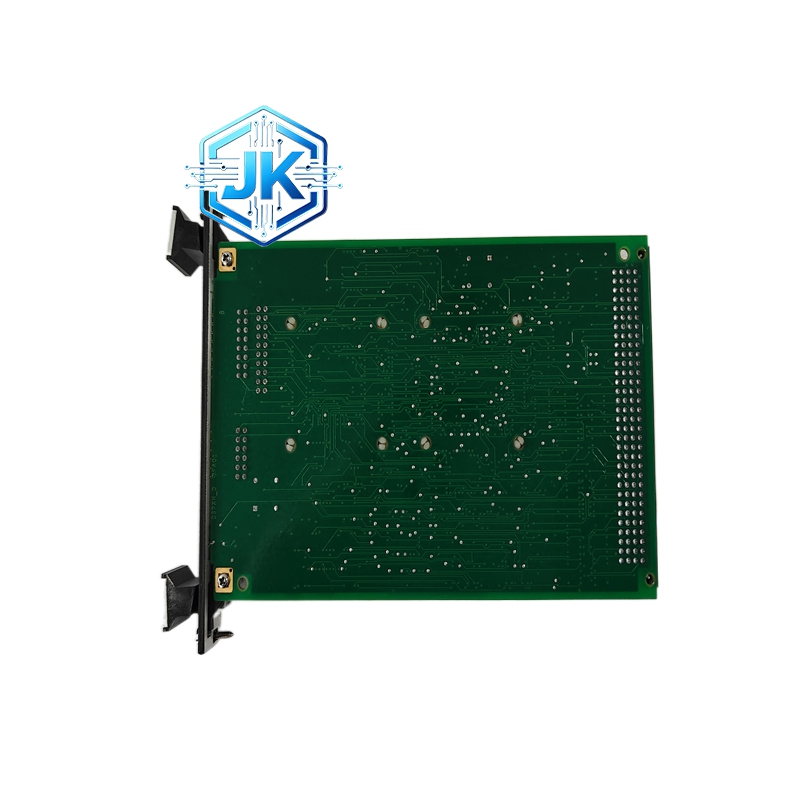

GE Mark VIe 冗余电源监视模块 IS2020RKPSG1AD
技术规格:
- 监视通道数量: 8路低压DC电源输入
- 监视电压类型: +5 V、+12 V、+15 V、+24 V DC（4种标准电源类型，每种2路，共8路）
- 测量精度: ±1% 满量程（全系列最低精度）
- ADC分辨率: 12位逐次逼近型ADC
- 报警阈值: 每通道独立可编程上下限，支持欠压和过压双报警（每通道2个报警点）
- 刷新周期: 100 ms（全通道轮询一次，全系列最慢刷新速度）
- 报警响应时间: < 50 ms（从电压越限到触发报警）
- 通信方式: Mark VIe高速背板总线，带宽500 Mbps
- 供电方式: 由被监视的电源本身供电（不可接入未受监视的电源）
- 功耗: 约2 W
- 工作温度: 0°C 至 +55°C
- 存储温度: -40°C 至 +85°C
- 相对湿度: 5% 至 95%，无凝露
- 防护等级: IP20（柜内安装）
- 尺寸: 标准欧洲卡（Eurocard），约160 x 233 mm
- 重量: 约0.6 kg
功能特点:
- 8通道标准配置 — 同时监视4种电源类型各2路，覆盖Mark VIe系统全部低压电源模块
- 欠压/过压双报警 — 电压低于下限或高于上限时立即触发系统级报警事件
- 电源切换检测 — 主备电源自动切换时自动记录切换时间并生成事件
- 历史事件记录 — 模块内置Flash存储最近2000条电源异常事件（时间戳+通道号+异常值）
- 自诊断功能 — 模块自身ADC精度、通信状态、RAM健康状态实时上报处理器
- 掉电保持事件记录 — Flash存储确保断电后历史事件不丢失
- 即插即用 — 无需DIP开关或跳线设置，全部参数通过Mark VIe编程软件配置
- 成本最低 — IS2020RKPSG系列中价格最低的版本，适合预算有限的项目
材质构成与结构特征:
- PCB材质: FR-4标准Tg（130°C）玻璃纤维环氧树脂板，双面板设计
- ADC芯片: 12位逐次逼近型ADC（如AD7892系列），内置采样保持电路
- Flash芯片: 256 KB NOR Flash用于事件记录存储
- RAM芯片: 32 KB SRAM用于运行数据缓存
- 连接器: 欧式DIN 41612连接器，每2通道一组，金手指镀金15 μin
- 外壳: 铝合金薄板框架 + ABS塑料前端盖板
- 散热方式: 自然对流散热
- 结构形式: 插拔式欧洲卡，前后带弹簧锁紧导轨机构
工作原理:
模块通过背板总线接收Mark VIe处理器的配置参数（报警阈值、刷新周期等），然后由内部12位ADC以100 ms为周期轮流采样8路电源电压。每路电压经ADC数字化后与预设阈值比较，超出范围立即通过背板总线上报处理器触发报警，同时将事件信息（时间戳、通道号、电压值）写入Flash存储器。模块自身健康状态（ADC精度偏差、通信超时次数等）也定期上报处理器。
安装要求:
- 安装于Mark VIe机柜背板任意空闲槽位（通常为槽位12至槽位15之间）
- 被监视电源的取样线使用屏蔽双绞线，每2路一组
- 模块自身由被监视电源供电，不可接入未受监视的外部电源
- 前方预留至少40 mm空间用于接线
- 接地电阻小于4欧姆
- 与大功率电源模块保持至少一个槽位间距，避免热量影响
使用注意事项:
- 精度±1%仅适合一般监控 — 如需高精度电源监视请升级至IS2020RKPSG2A（±0.5%）或IS2020RKPSG3A（±0.25%）
- 100 ms刷新周期较慢 — 持续时间小于100 ms的瞬态电压跌落无法捕捉，如需捕捉快速瞬态请选用G3A（25 ms刷新）
- 报警阈值需根据实际电源规格设置 — 过于灵敏会导致频繁误报，过于宽松会漏掉真实故障
- Flash写入寿命约10万次 — 避免频繁写入，建议仅记录关键报警事件
- 定期备份事件记录 — 通过以太网或USB导出至外部存储，建议每月备份一次
- 模块自身由被监视电源供电 — 如果所有被监视电源同时故障，模块会失电，此时无法上报电源故障，这是设计上的固有局限
