描述

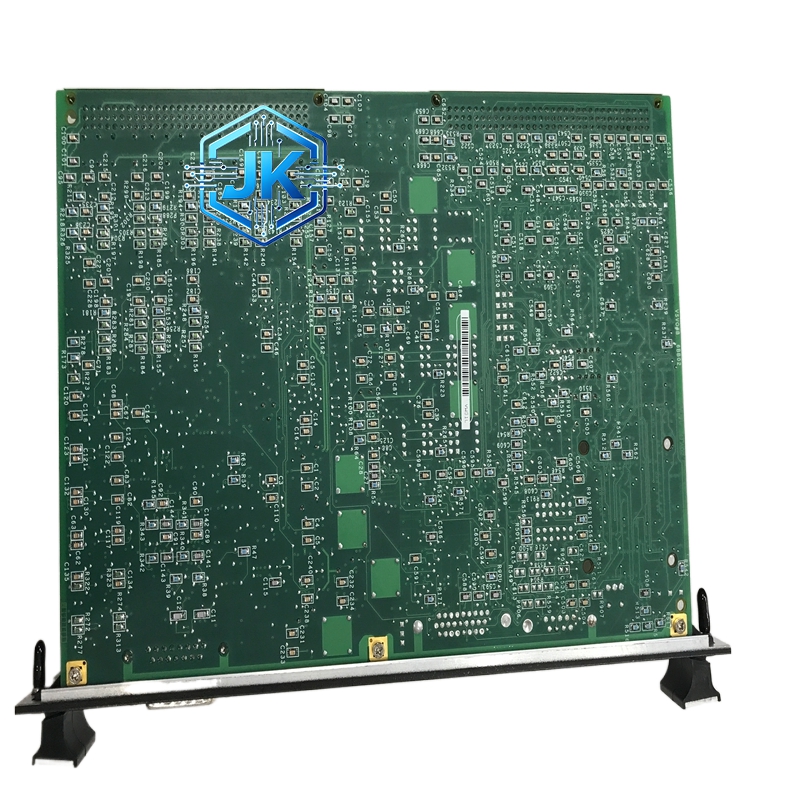

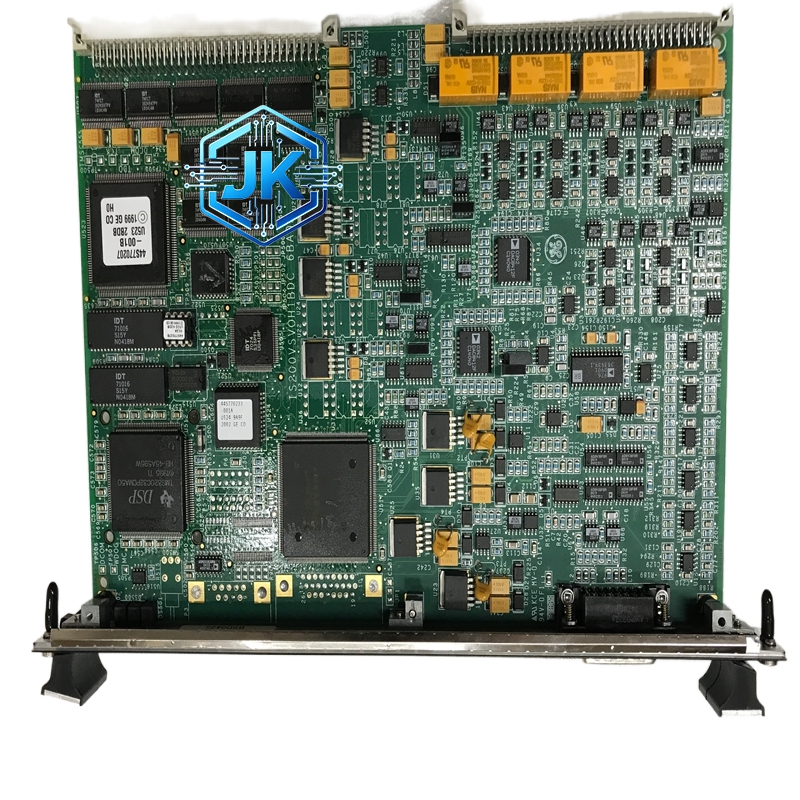

GE通用电气 IS200VTCCH1C，属于Mark VIE控制系统交流量输入模块
技术规格：
- 通道数：8路交流电压输入 + 8路交流电流输入（共16通道）
- 电压输入范围：0 – 120V AC / 0 – 240V AC（可配置）
- 电流输入范围：0 – 5A AC / 0 – 1A AC（可配置，需外接CT）
- 频率范围：45 – 65Hz
- 精度：电压 ±0.2% FS；电流 ±0.5% FS
- 真有效值计算：支持，采样率6.4kHz
- 功率因数测量：支持，精度±1%
- 采样速率：最高10Hz
- 隔离电压：通道间1500V DC隔离，电压/电流之间500V DC隔离
- 供电：+5V DC，VME背板供电
- 工作温度：0°C 至 +60°C
- 安装方式：VME/CPCI标准单槽
功能特点：
- 真有效值测量：不受波形畸变影响，准确测量非正弦波形
- 功率因数计算：实时计算电压电流相位差，得出功率因数
- CT/PT接入：电流通道支持1A/5A CT输入，电压通道支持120V/240V PT输入
- 断线检测：电压/电流断线时上传报警
材质构成：
- 外壳：阻燃PC/PA合金，UL94 V-0
- PCB：6层工业级，三防涂覆
- 端子：螺钉端子（CT/PT接线）
- 芯片：专用RMS计算ASIC + 16位A/D
结构特征：
- VME标准单槽板卡
- 前面板：每通道LED + Power / Run / Fault LED
- 背部：VME总线连接器 + CT/PT端子排（电流和电压分开）
工作原理：
交流电压/电流信号经互感器（PT/CT）降压/降流后送入模块。电压信号经分压电阻网络，电流信号经采样电阻转换为电压信号。两路信号同时送入16位A/D以6.4kHz采样率采样，DSP计算真有效值（RMS = √(1/N × Σx²)）、频率、功率因数（cosφ = P/S）。数据经VME总线上传主控制器。
应用场景：
- 发电机电压/电流监测
- 厂用电监测（6kV/10kV母线电压、电流）
- 电动机电流监测
- 变压器电量监测
安装要求：
- CT二次侧严禁开路，PT二次侧严禁短路
- CT精度不低于0.5级，PT精度不低于0.5级
- 电压和电流端子分开接线，不可混接
- 接地端子可靠接地
使用注意事项：
- CT二次侧开路会产生高压，危及人身安全
- 初次上电需设置CT/PT变比和额定值
- 定期校验CT/PT精度
