描述

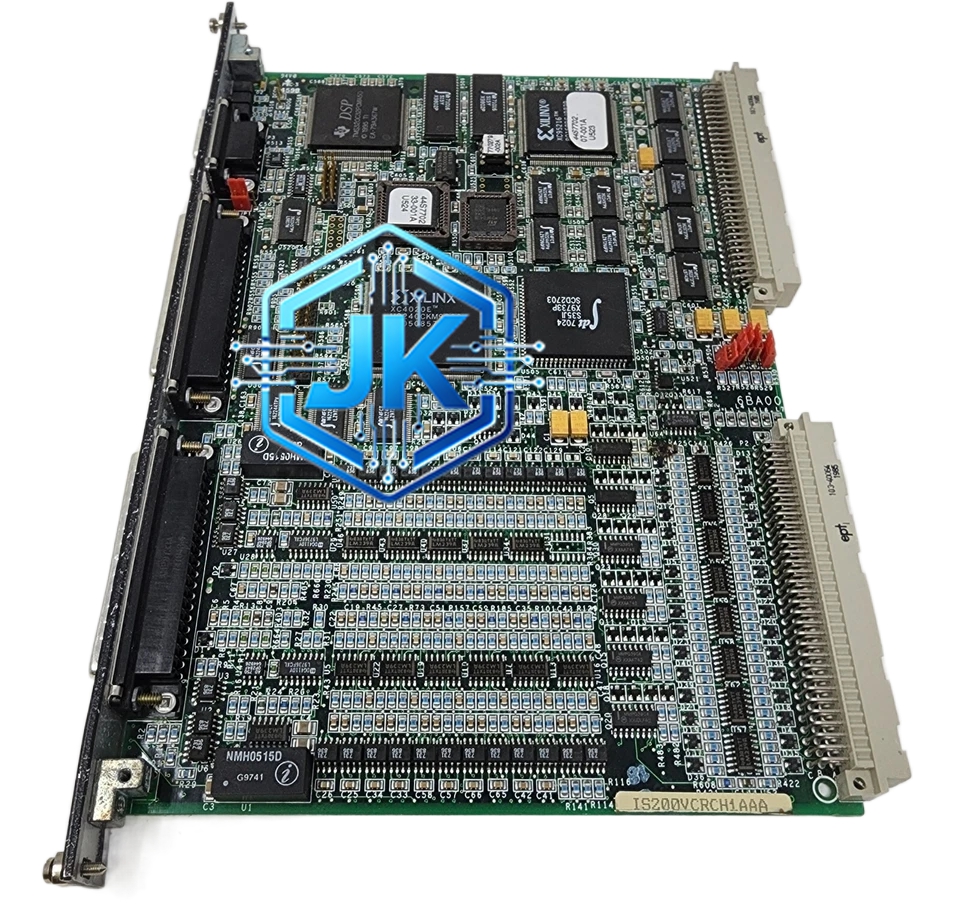

GE IS200VCRCH1A — Mark VIe 增强型高速计数器与脉冲捕获模块
技术规格：
- 通道数量：4 通道高速计数输入
- 计数频率：最高 20MHz（单相脉冲输入）或 10MHz（正交编码输入）
- 输入信号类型：TTL 电平（0V 至 5V）、24VDC 电平、干接点（无源触点）
- 计数模式：正交编码（A/B 相，4 倍频计数，支持方向判别）、单相脉冲计数、单相方向计数、频率测量、脉冲捕获
- 计数器位数：32 位无符号整数，最大计数值 4,294,967,295
- 采样周期：0.5ms（可配置为 0.25ms 或 1ms）
- 输入滤波：数字 debounce 滤波，可配置 0.1μs 至 10ms
- 隔离电压：500V DC 通道对地，通道间 500V DC
- 脉冲捕获功能：可精确记录外部触发时刻的计数值，捕获精度小于 1μs
- 频率测量功能：直接输出频率值（Hz），无需 CPU 计算，更新周期 100ms
- 工作温度：0°C 至 +60°C
- 供电：+5V DC，由机架背板供电，功耗约 2W
- 尺寸：标准 Mark VIe 模块宽度
- MTBF：大于 200,000 小时
功能特点：
- 相比标准计数模块，增加了脉冲捕获功能，可精确记录特定时刻的计数值（如记录故障发生时刻的转速值）
- 频率测量功能直接输出频率值（Hz），无需 CPU 进行除法计算，减轻 CPU 负担
- 32 位计数器，20MHz 频率下溢出周期约 3.5 分钟，满足绝大多数应用
- 硬件中断触发，响应延迟小于 50μs（比标准模块快一倍），适合快速保护逻辑
- 前面板 4 个通道 LED + 状态指示，每个通道配 2 个 LED：计数中（绿色闪烁）、故障（红色常亮）
- 在线热插拔支持
- 内置 ESD 保护，TTL 端口耐压 ±15kV，24VDC 端口耐压 ±8kV
材质构成：
- PCB：8 层互连板，高速信号走线采用阻抗控制设计（50Ω 单端，100Ω 差分）
- 计数芯片：专用 32 位高速计数器 ASIC，内置正交解码逻辑和捕获寄存器
- 输入保护：TVS 二极管 + 限流电阻 + 光耦隔离
- 外壳：铝合金压铸 + EMI 屏蔽罩
- 连接器：可拆卸端子排，适配 0.5mm² 至 2.5mm² 导线
结构特征：
- 标准 Mark VIe 模块尺寸
- 前面板设有 4 组接线端子，每组 3 个端子（A 相、B 相、公共端）或 2 个端子（单相模式）
- 每个通道配 2 个 LED：计数中（绿色闪烁）、故障（红色常亮）
- 顶部总线连接器，底部锁定卡扣
工作原理：
外部脉冲信号经光耦隔离后进入高速计数器 ASIC。正交编码模式下，ASIC 同时监测 A 相和 B 相信号的上升沿和下降沿，通过相位关系判断旋转方向并进行 4 倍频计数（每转计数为编码器线数的 4 倍）。计数值每 0.5ms 更新一次，通过背板总线送至 CPU。脉冲捕获模式下，当外部捕获触发信号到来时，ASIC 立即锁存当前计数值并通过中断送至 CPU，捕获精度小于 1μs。频率测量模式下，ASIC 在固定时间窗口（100ms）内计数脉冲数，计算出频率值直接送至 CPU。
安装要求：
- 高速脉冲信号线必须使用屏蔽双绞线，屏蔽层两端接地
- 信号线与动力电缆间距大于 10cm，交叉时垂直交叉
- 编码器信号线长度不超过 50 米（超过需加信号缓冲器）
- 干接点输入需外部提供上拉电阻（4.7kΩ 至 10kΩ）
- 供电需独立于控制系统主电源，避免共模干扰
使用注意事项：
- 计数频率不可超过 20MHz，超过会导致漏计
- 正交编码接线时 A/B 相不可接反，否则方向判断错误
- 干接点输入不可长时间悬空，需确保上拉电阻可靠连接
- 模块长期不用时建议保留在机架内通电，防止受潮
应用场景：
- 汽轮机转速监测（3000RPM 对应 50Hz，3600RPM 对应 60Hz，需高精度和快速响应）
- 发电机频率采集（50Hz 或 60Hz，频率测量功能直接输出 Hz 值）
- 阀门行程反馈计数（全开至全关的脉冲数，需脉冲捕获功能记录特定时刻位置）
- 编码器位置信号采集（伺服电机、风机叶片角度）
- 流量计脉冲输出采集（涡轮流量计）
- 任何需要高精度高速计数和脉冲捕获的场合
