描述

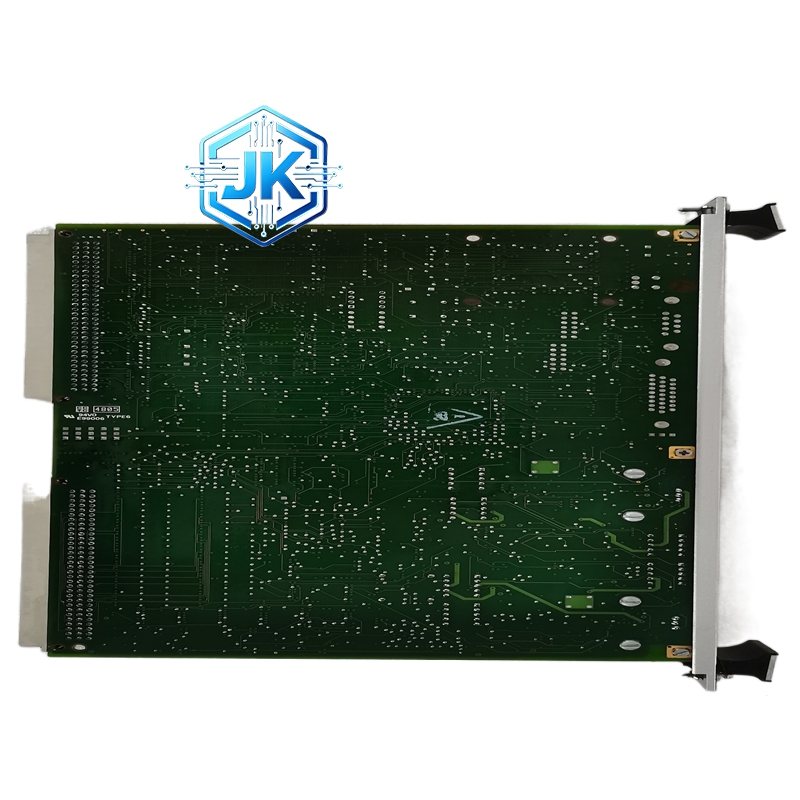

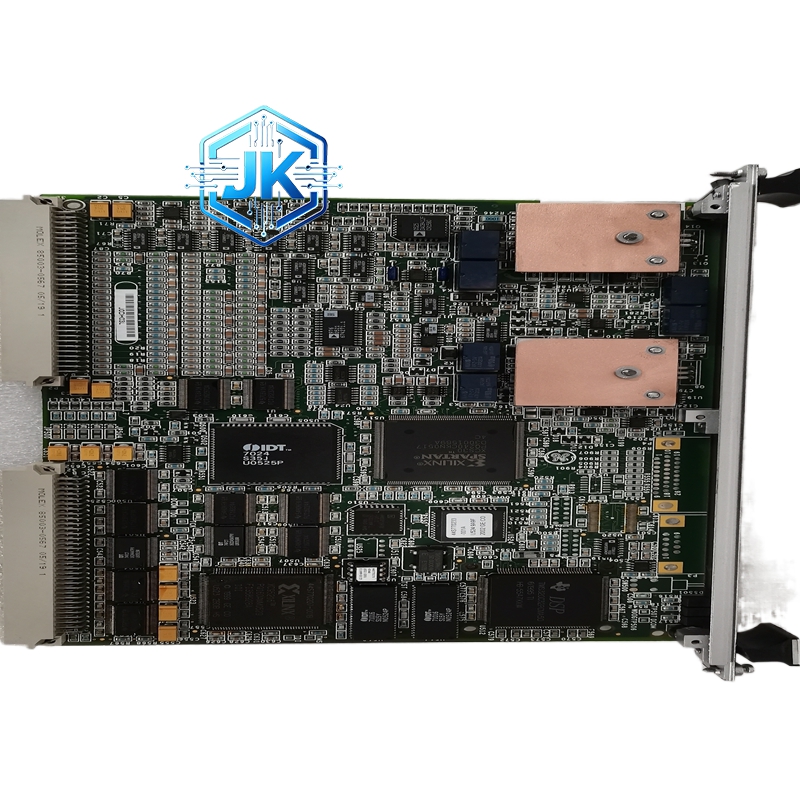

GE IS200VAICH1DAA 模拟量输入通道模块
技术规格：
- 通道数量：8路模拟量输入（AI）
- 输入信号类型：4-20mA DC（两线制）/ 0-10V DC / Pt100热电阻（2线/3线/4线）/ J/K/T/E/N/R/S/B型热电偶
- 分辨率：16位ADC，有效分辨率14位（约16,000级）
- 采样速率：每通道最高10次/秒（8通道同步采样）
- 精度：±0.1%满量程（典型值），±0.2%满量程（最大值）
- 温漂：小于15ppm/℃
- 输入隔离：通道间隔离250V DC，通道对地隔离250V DC
- 冷端补偿：内置高精度冷端补偿电路，精度±0.5℃
- 断线检测：自动检测传感器断线、短路故障并上报主控制器
- 供电电压：5V DC（Genius Bus背板供电）
- 通信接口：GE Genius Bus（Mark VIe专用高速串行总线）
- 工作温度：0℃ 至 +60℃
- 存储温度：-40℃ 至 +85℃
- 外形尺寸：Mark VIe专用单槽宽度（约40mm×180mm×160mm）
- MTBF：超过180,000小时
功能特点：
- 8通道高密度：单模块提供8路输入，大幅节省Mark VIe机架空间
- 全分度号兼容：J/K/T/E/N/R/S/B八种热电偶一模块全覆盖，Pt100/Cu50热电阻同样支持
- 冷端自动补偿：内置PT1000精密温度传感器，实时补偿接线端子处温度变化
- 断线/短路报警：自动识别传感器开路（4-20mA回路电流接近0mA）和短路（电流接近20mA上限），立即上报故障代码
- 数字滤波：内置可配置低通滤波器（截止频率0.5Hz至50Hz可调），有效抑制现场电磁干扰
- 通道隔离：每路通道完全电气隔离，单路故障不影响其余通道
- LED状态指示：每2路通道共用一组LED，共4组，便于快速定位故障通道
- 即插即用：插入Mark VIe机架后自动被CPU识别，无需手动设定地址
应用场景：
- 燃气轮机排气温度（S/R/B型热电偶）的多点监测
- 蒸汽轮机主汽/再热蒸汽温度（K/N型热电偶）的8点同步采集
- 联合循环电厂余热锅炉的多区域温度监控
- 化工反应釜的多路温度采集（T/E/J型热电偶）
- 发电机定子/转子绕组温度的多点监测（Pt100热电阻）
- 润滑油/液压油温度监测
材质构成：
- PCB：FR-4 TG170，六层板设计，模拟层与数字层完全隔离并设置屏蔽层
- ADC芯片：16位Σ-Δ型ADC（AD7768级别），内置精密2.5V基准源，温漂小于2ppm/℃
- 输入保护：TVS二极管 + 限流电阻 + 钳位二极管，三重保护，可承受±50V瞬态过压
- 隔离器件：高频变压器隔离 + 光耦隔离，双重隔离保障
- 接线端子：前面板8组螺丝端子（每通道一组），触点为磷铜镀锡
- 外壳：铝合金压铸，表面阳极氧化处理，Mark VIe机架内安装
结构特征：
- Mark VIe专用单槽宽度
- 前面板配置8组3位螺丝端子（每通道：I+、I-、EXC+、EXC-，热电阻/热电偶共用）
- 前面板配置4组4色LED指示灯（每组对应2路通道）
- 前面板配置5个LED：Power、Run、Fault、Calibration、Communication
- 背部配置Genius Bus专用连接器（与Mark VIe CPU模块直接连接）
- 顶部无DIP开关，地址由CPU自动分配
工作原理：
现场传感器输出的模拟信号经输入保护电路后进入16位Σ-Δ型ADC。ADC以过采样方式工作，将模拟信号转换为高分辨率数字信号，同时冷端补偿电路根据PT1000测得的端子温度自动加上对应的冷端补偿电压。数字滤波器滤除高频噪声后，数据经Genius Bus发送至Mark VIe CPU。断线检测电路实时监测回路电流，低于3.8mA或高于20.5mA时判定为断线/短路并上报故障。
安装要求：
- 安装于Mark VIe专用机架，确保Genius Bus供电稳定
- 热电偶信号线必须使用对应分度号的补偿导线，不可混用
- 模块地址由CPU自动分配，无需手动设定
- 接线端子螺丝扭矩为0.8N·m，过紧会损坏端子
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
- 模拟量信号线使用屏蔽电缆，屏蔽层单端接地
使用注意事项：
- 严禁将电压信号接入热电偶输入端，会烧毁输入放大电路
- 模块上电前需确认所有接线正确，带电接线会损坏ADC
- 冷端补偿精度依赖PT1000传感器，该传感器损坏后需整模块更换
- 备用通道未使用时需短接输入端（将+/-端子用短接片连接），避免浮空引入干扰
- 校准操作需在稳定工况下进行，温度漂移会影响校准精度
