描述

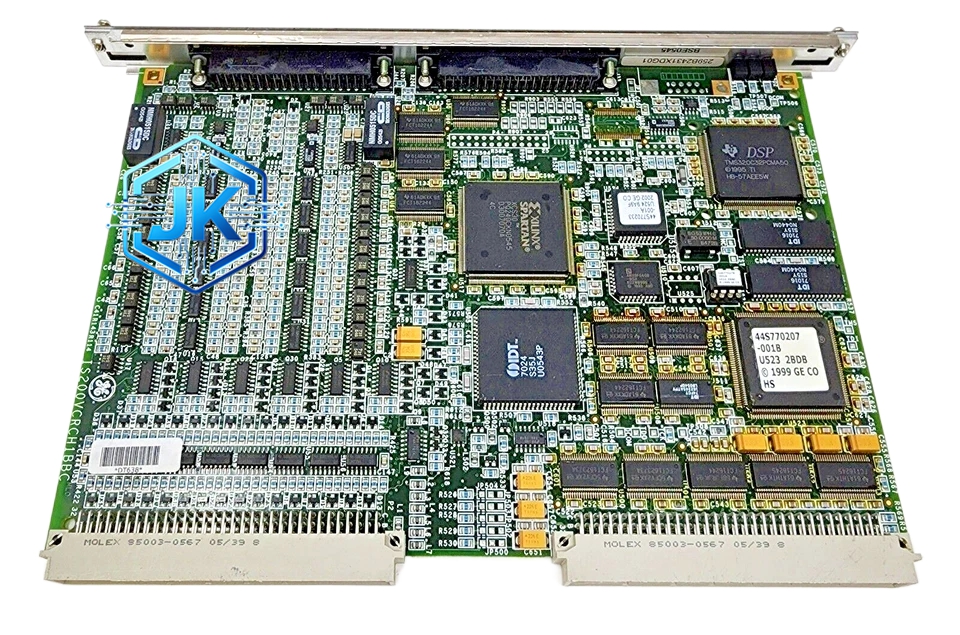

GE IS200VAICH1B — Mark VIe 8 通道模拟电流输入模块
技术规格：
- 通道数：8 通道模拟电流输入
- 输入范围：4-20mA（可配置为 0-20mA）
- 分辨率：16 位 A/D 转换
- 采样率：每通道 100 Hz（全通道同时采样）
- 精度：±0.02% 满量程（典型值）
- 输入阻抗：250Ω（内置精密电阻）
- 通道间隔离：500V DC 电气隔离
- 共模抑制比（CMRR）：大于 120dB（50Hz）
- 断线检测：支持，低于 3.5mA 触发报警
- 工作温度：0°C 至 60°C
- 背板总线：VME64x
功能特点：
- 全通道同步采样：8 通道同时采样，无时间偏差
- 高精度 16 位转换：分辨率达 1/65536，满足精密测量需求
- 通道间隔离：每通道独立隔离，彻底消除地环路干扰
- 软件配置：通过 Toolbox 设置量程、滤波、报警阈值
- 在线校准：支持零点和增益在线校准，无需停机
应用场景：
- 电厂汽包水位、给水流量采集（4-20mA 变送器）
- 化工过程压力、温度变送器信号采集
- 油田井口压力监测
- 水处理系统液位和流量测量
材质构成：
- 外壳：铝合金框架 + 钢质前面板
- PCB：4 层 FR-4 板，模拟区与数字区物理隔离
- 模拟前端：精密 250Ω 电阻 + 低漂移运放 + 16 位 Σ-Δ ADC
- 接线端子：弹簧夹紧式，镀金触点
结构特征：
- 标准 3U VME 模块
- 前面板设有 8 组接线端子（每通道一组）
- 每通道配有绿色 LED 指示正常、红色 LED 指示报警
- 顶部设有拨码开关用于配置输入类型
工作原理：
现场 4-20mA 信号经前面板端子进入，首先经过 TVS 过压保护和 RC 低通滤波，然后流过内置 250Ω 精密电阻转换为 1-5V 电压信号。该电压经多路复用器选通至 16 位 ADC 进行采样。转换结果经数字隔离后通过 VME 总线传送至 CPU 板。
安装要求：
- 插入 Mark VIe 机架的任意 VME 插槽
- 4-20mA 信号使用屏蔽双绞线，屏蔽层在控制室侧单端接地
- 接线端子扭矩 0.5-0.8 N·m
- 不要将信号线与动力电缆并行铺设
使用注意事项：
- 严禁将电压信号直接接入电流输入端，否则将烧毁 250Ω 电阻
- 断线时模块自动报警，但需在软件中确认报警配置已启用
- 更换模块后必须在 Toolbox 中重新配置所有通道参数
- 定期进行通道精度校验，建议每 12 个月一次
