描述

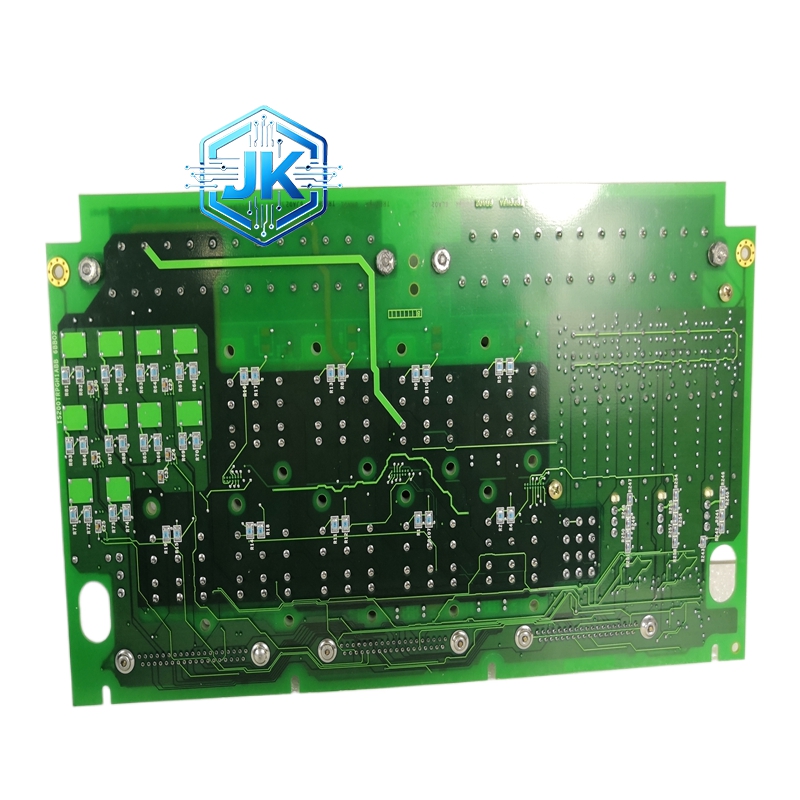

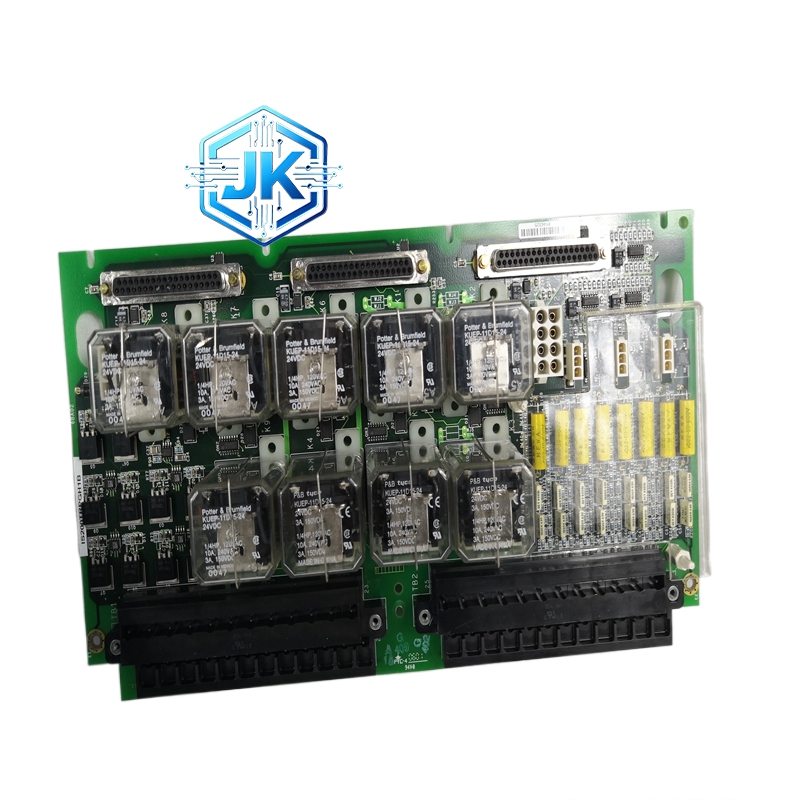

GE IS200TRPGH1BDD — Mark VIe 继电器脉冲输出模块（16 通道）
技术规格：
- 输出通道：16 路继电器输出（SPDT，单刀双掷）
- 触点类型：常开（NO）/ 常闭（NC）可配置
- 触点容量：5A / 250VAC 或 5A / 30VDC（阻性负载）
- 线圈电压：24VDC（内部驱动）
- 动作时间：小于 10ms（吸合），小于 5ms（释放）
- 通道间隔离：250V DC 电气隔离（每 4 点一组）
- 断线检测：支持，检测继电器线圈断线并报警
- 工作温度：0°C 至 +60°C
- 背板总线：VME64x
- 供电：+5V / +3.3V，由 VME 背板供电
- 功耗：约 5W
- 尺寸：3U VME 模块，160mm × 233.4mm × 100.3mm
- 重量：约 0.7kg
功能特点：
- 16 通道大容量：单模块提供 16 路继电器输出，节省机架空间
- 高速动作：10ms 吸合时间，满足快速保护需求
- 每 4 点一组隔离：组间隔离 250V DC，防止故障扩散
- 故障安全设计：模块断电时所有继电器自动切换至安全状态
- LED 状态指示：每路输出配有红色 LED 显示触点状态
- 软件配置：通过 Toolbox 配置每路输出的逻辑类型和安全状态
应用场景：
- 发电机保护出口跳闸（16 路保护跳闸输出）
- 变压器保护出口跳闸
- 汽轮机 ETS 紧急停机回路
- 锅炉 MFT 主燃料跳闸回路
- 电动机高压开关柜跳闸控制
- 电磁阀批量控制
- 报警灯批量驱动
材质构成：
- 外壳：铝合金压铸框架 + 钢质前面板
- 继电器：密封型功率继电器，AgNi 合金触点
- PCB：4 层 FR-4 板，驱动电路与逻辑电路分区布局
- 接线端子：弹簧夹紧式，额定电流 10A
结构特征：
- 3U VME 模块
- 前面板设有 16 组大功率接线端子
- 每路继电器配有独立 LED 和测试按钮
- 顶部设有安全状态拨码开关
工作原理：
CPU 通过 VME 总线下发跳闸指令至模块，模块内部逻辑电路接收到指令后驱动对应通道的晶体管开关，晶体管导通使继电器线圈通电，触点动作（常开闭合、常闭断开），从而接通或断开外部跳闸回路。
安装要求：
- 插入 Mark VIe 机架任意 3U VME 插槽
- 跳闸回路使用屏蔽电缆，屏蔽层单端接地
- 跳闸线圈两端必须并联续流二极管（1N4007）
- 接线端子扭矩 0.8-1.0 N·m
使用注意事项：
- 严禁在输出端直接接入超过 5A 的负载
- 感性负载必须加装续流二极管
- 定期手动测试每路继电器动作是否正常
- 更换模块后需在 Toolbox 中重新配置每路输出的安全状态
