描述

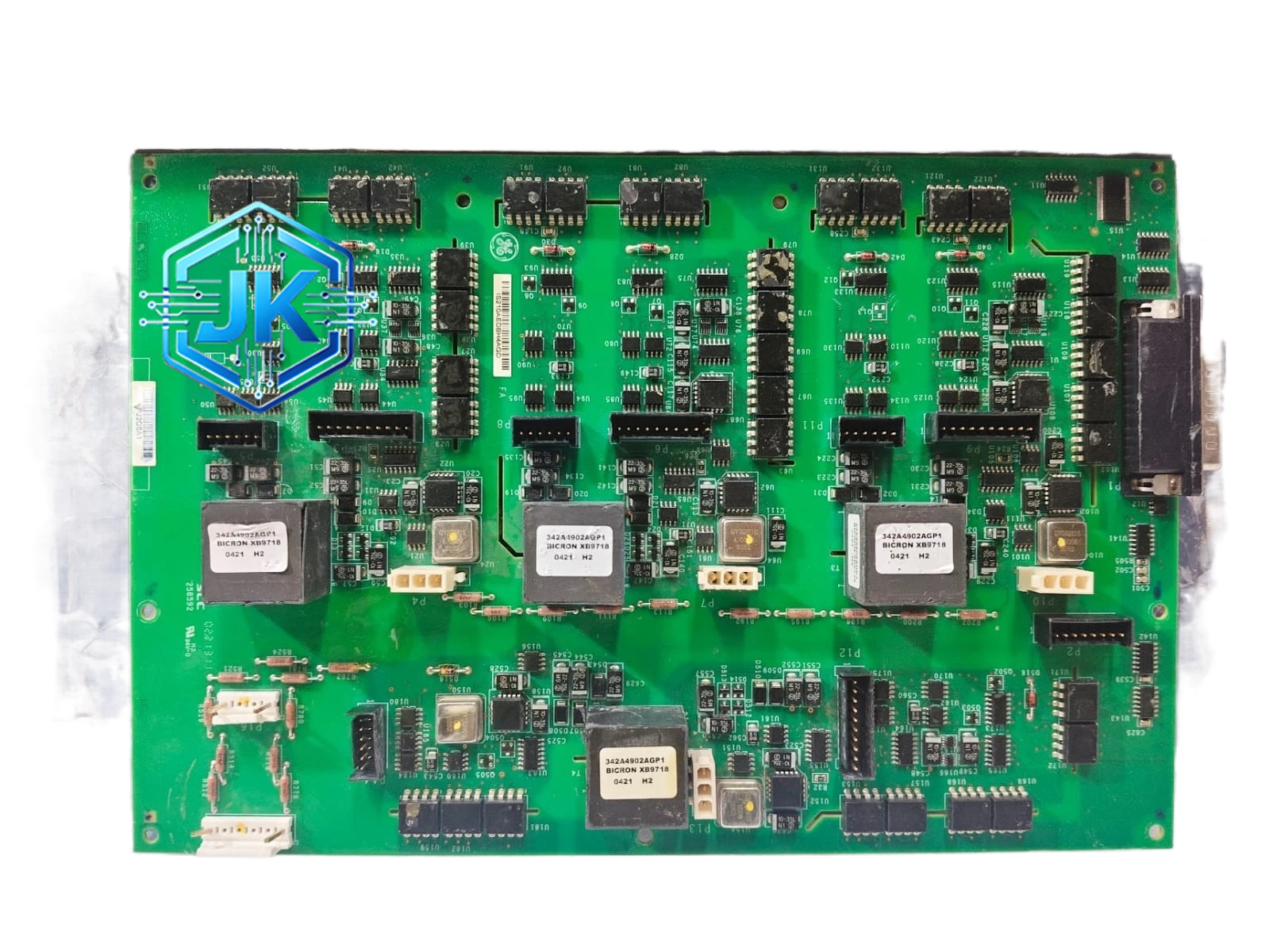

GE IS200SCNVG1A — 通用电气Mark VIe串行通信网关模块
技术规格
性能参数
材质构成
结构特征
- 标准Mark VIe I/O模块外形：可直接插入专用I/O机架
- 前面板：设有3组LED指示灯（每通道通信状态+数据收发+故障），一目了然
- 通信端口：前面板设2个DB9母头（RS-232）和1组螺丝端子（RS-485 A/B/GND）
- 以太网接口：前面板RJ45接口，连接至Mark VIe控制器
- 配置接口：通过Mark VIe工具软件进行协议类型、波特率、站地址等参数配置
- 隔离设计：每个串口通道均有独立的光耦或磁耦隔离，防止外部设备故障波及控制器
工作原理
模块通过GEnet以太网接收来自Mark VIe主控制器的通信请求（如读取某寄存器、写入某参数等）。模块内部协议栈将请求转换为对应的串行协议格式（如Modbus RTU帧格式），通过RS-232或RS-485接口发送给外部设备。外部设备响应后，模块将串行数据接收并解析，再通过GEnet以太网回传给主控制器。整个过程由模块内部的通信处理器自动完成，主控制器只需像访问本地I/O一样读写数据点即可。
功能特点
- 多协议支持：同时支持Modbus RTU、GE SRTP、DNP3.0等多种工业标准协议，兼容性极强
- 双RS-232 + RS-485：三路独立串口，可同时连接三种不同类型的外部设备
- 主/从模式灵活切换：每个通道可独立配置为主站或从站
- 远程设备管理：通过Mark VIe画面可直接读取/修改外部设备寄存器，无需单独编程
- 掉电保持配置：配置参数存储在Flash中，断电重启后无需重新配置
- ESD保护：串口端口具备±15 kV静电保护，适应工业现场恶劣环境
- 在线诊断：支持通信成功率统计、CRC错误计数、超时报警等诊断功能
应用场景
- 火力发电厂：与智能电表、变频器、保护继电器通信，采集电量、状态等数据
- 燃气轮机电厂：与PLC子系统、就地仪表通信，实现数据集成
- 水处理系统：与SCADA系统、远程仪表通信
- 石化行业：与DCS子系统、智能阀门定位器通信
- 任何需要Mark VIe与第三方串行设备集成的场合
安装要求
- 机架要求：Mark VIe专用I/O机架，可靠接地（接地电阻< 4 Ω）
- 接线要求：RS-485使用屏蔽双绞线（A/B线），屏蔽层单端接地；RS-232使用屏蔽线，长度不超过15 m
- 终端电阻：RS-485总线末端需加装120Ω终端电阻（模块可内置或外接）
- 布线要求：串口通信线与动力线分开敷设，间距≥15 cm
- 地址设置：每个外部设备需设置唯一的站地址，不可冲突
使用注意事项
- 波特率匹配：模块与外部设备的波特率、数据位、停止位、校验方式必须完全一致，否则无法通信
- RS-485总线拓扑：必须采用手拉手（菊花链）拓扑，不可星形连接，否则通信不稳定
- 终端电阻：RS-485总线两端必须各接一个120Ω终端电阻，否则信号反射导致通信错误
- 不可混接协议：同一RS-485总线上的设备必须使用相同协议，不可混用Modbus和DNP3.0
- 定期检查通信质量：在DCS画面中监控通信成功率和CRC错误计数，异常时优先检查接线和波特率
- 固件升级：模块固件升级需通过Mark VIe工具软件进行，升级期间不可断电
