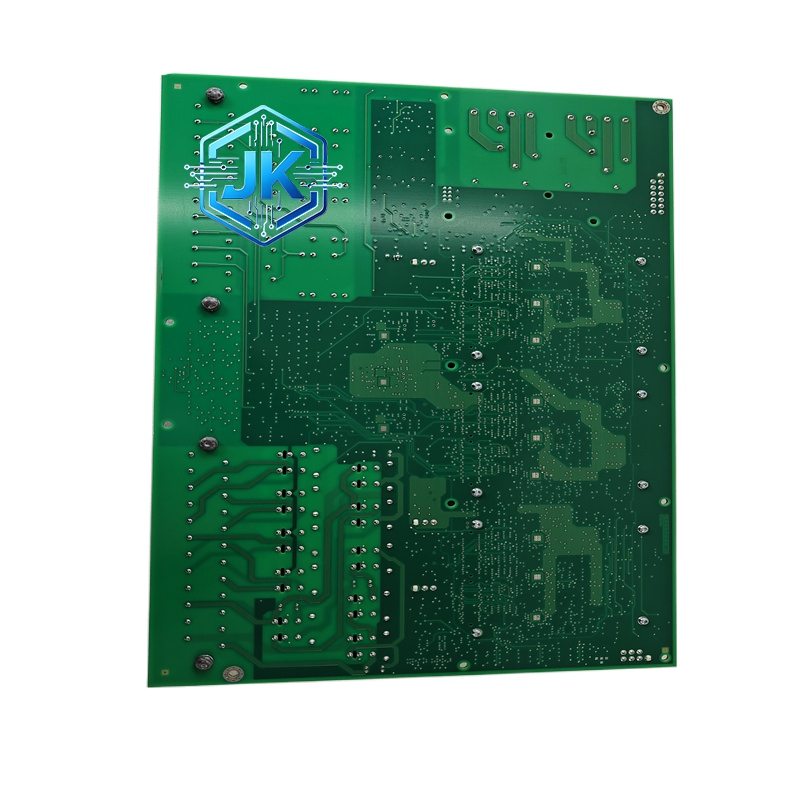

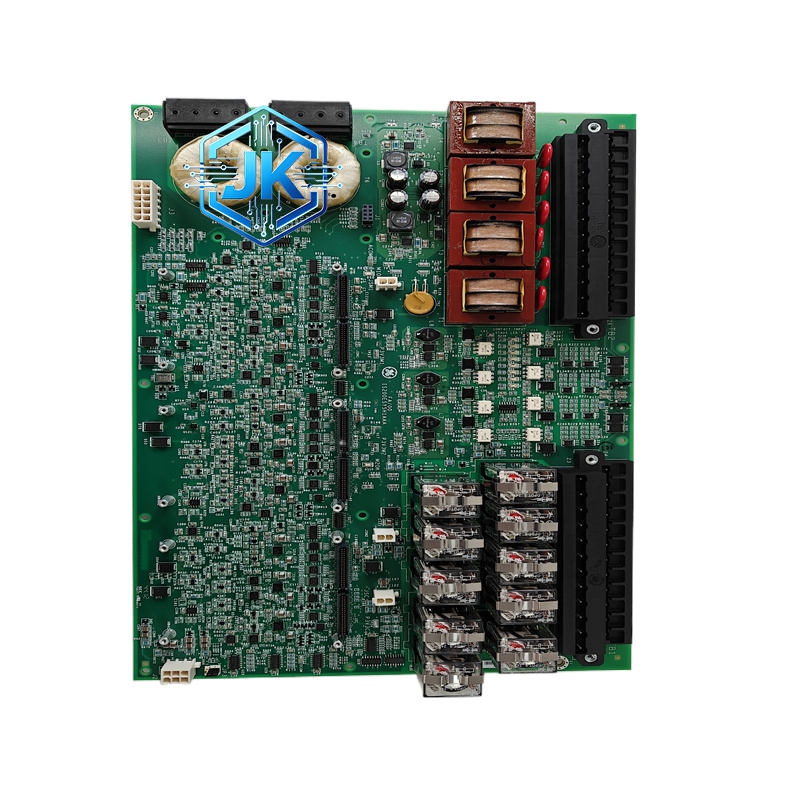

GE通用电气 IS200ITBAG1A 接口终端板
技术规格：
- 功能定位：无源信号转接 + 端子扩展
- 通道数：32通道（16组差分输入或32路单端输入，依派生）
- 端子类型：螺钉端子（Phoenix Contact MSTB系列兼容）
- 导线规格：0.5mm² 至 2.5mm²
- 隔离电压：500V DC（通道对地）
- 接触电阻：≤3mΩ
- 额定电流：5A / 端子
- 逻辑侧供电：无（完全无源）
- 工作温度：0°C 至 +60°C
- 安装方式：VME64标准单槽，2U高度
- MTBF：≥300,000小时（无源器件，极高）
功能特点：
- 完全无源：不含任何有源器件，不消耗电源，不产生热量，可靠性极高
- 端子扩展：将模块背部的高密度连接器扩展为标准螺钉端子，便于现场接线
- 信号汇接：支持多路信号汇总到一块终端板，减少机柜内布线
- 抗振动设计：螺钉端子带弹簧垫片，防止振动松脱
- 标识清晰：每个端子旁有丝印标识，对应模块通道号
材质构成：
- 外壳：阻燃PC/PA合金，UL94 V-0
- 端子：黄铜镀镍，接触面镀金
- 绝缘件：PA66尼龙，耐高温
结构特征：
- VME64标准单槽，2U高度
- 前面板：32个螺钉端子分4排排列，每排8个，旁有丝印标注
- 背部：VME64总线连接器（与模块连接）
- 无任何LED指示灯（无源板卡）
工作原理：
纯物理转接，无任何信号处理。现场电缆接入终端板螺钉端子，通过背部VME连接器与对应I/O模块电气连通。本质上是一个”接线排”，但提供了标准化的机械接口和电气隔离。
应用场景：
- Mark VIE机柜内所有I/O模块的信号汇接
- 现场电缆与模块之间的标准转接
- 多个模块信号汇总至同一块终端板
安装要求：
- VME64机架安装，位于对应I/O模块正后方
- 接线按照丝印标识一一对应，不可错位
- 导线剥线长度8-10mm，不可过长
使用注意事项：
- 端子紧固力矩0.5-0.6N·m，过紧会滑丝
- 振动环境建议每季度检查一次端子紧固
- 不可将强电和弱电端子混接在同一排
