描述

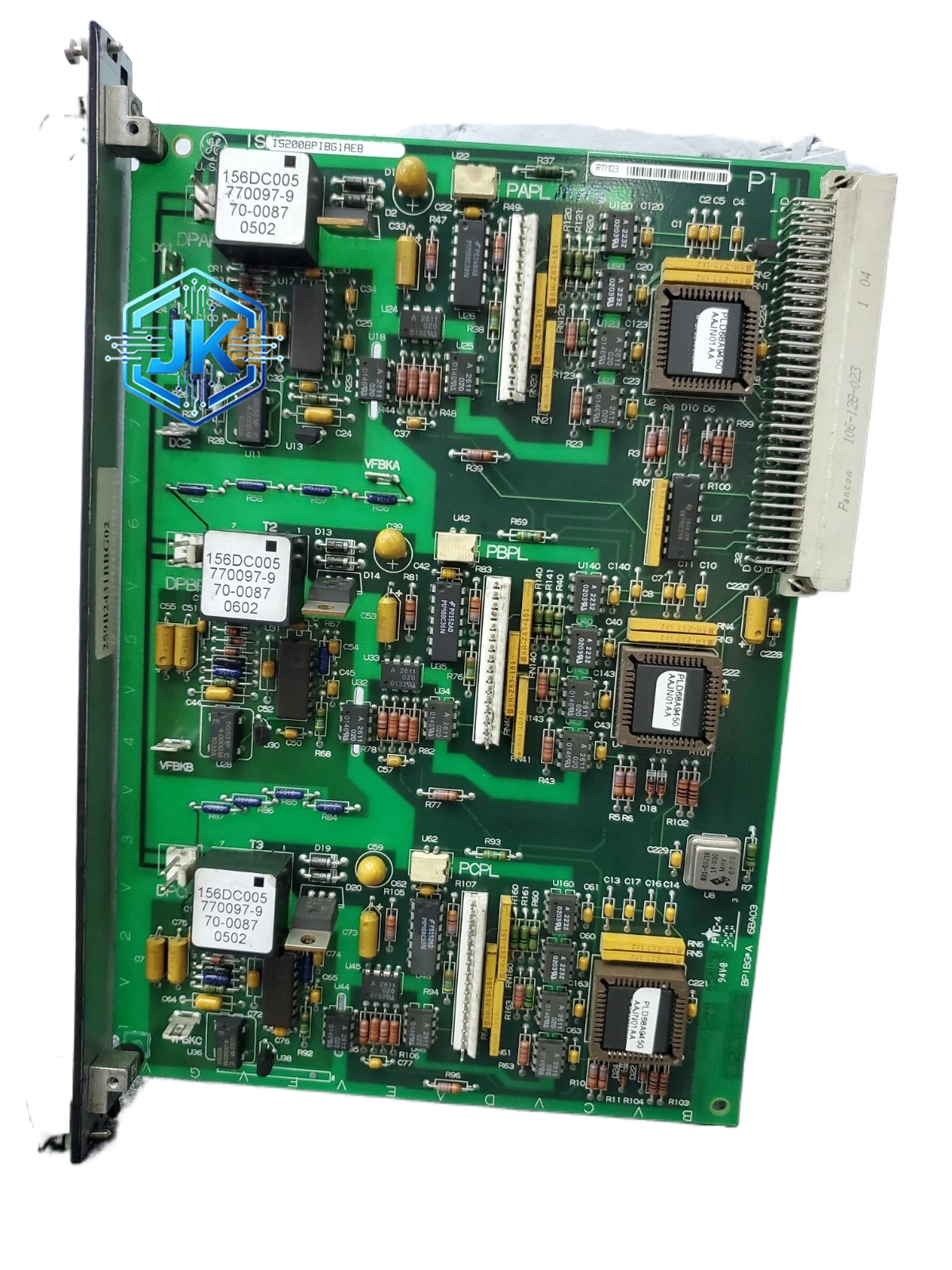

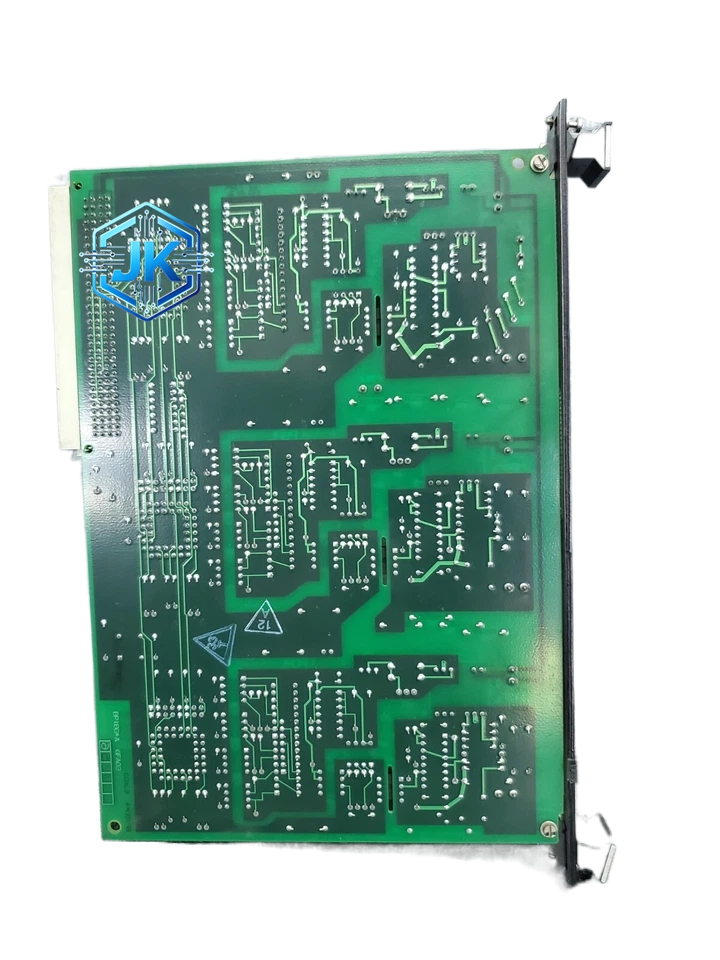

GE IS200BPVDG1BR1 — Mark VIe 模拟量电压输入模块（8 通道）
技术规格：
- 通道数：8 通道模拟电压输入
- 输入范围：±10V / ±5V / 0-10V（软件可配置）
- 分辨率：16 位 A/D 转换
- 采样率：每通道 100 Hz（全通道同步采样）
- 精度：±0.05% 满量程（典型值）
- 输入阻抗：大于 10 MΩ
- 通道间隔离：250V DC 电气隔离
- 共模抑制比（CMRR）：大于 120dB（50Hz）
- 断线检测：支持，输入低于 0.5V 触发报警
- 工作温度：0°C 至 60°C
- 背板总线：VME64x
功能特点：
- 多量程支持：单模块覆盖三种电压范围，减少备件种类
- 高输入阻抗：10MΩ 以上，对现场信号源几乎无负载效应
- 全通道同步采样：8 通道同时采样，适合需要时间对齐的应用
- 软件滤波：可配置数字低通滤波，抑制高频噪声
- 在线校准：支持零点和增益在线校准
应用场景：
- 电厂有功/无功功率变送器信号采集（0-10V 输出）
- 化工过程 pH 值、浓度变送器信号采集
- 压力变送器电压输出采集（0-10V）
- 液位计电压信号采集
- 直流系统母线电压监测（±10V）
材质构成：
- 外壳：铝合金压铸框架
- PCB：4 层 FR-4 板，模拟区采用屏蔽罩隔离
- 模拟前端：精密电阻分压网络 + 低漂移运放 + 16 位 ADC
- 接线端子：弹簧夹紧式，镀金触点
结构特征：
- 3U VME 模块
- 前面板设有 8 组接线端子
- 每通道配有绿色 LED（正常）和红色 LED（报警）
- 顶部拨码开关用于配置输入量程
工作原理：
现场电压信号经前面板端子进入，首先经过 TVS 过压保护和 RC 滤波，然后由精密电阻分压网络衰减至 ADC 可接受的范围（0-5V）。16 位 ADC 同步采样 8 通道，转换结果经数字隔离后通过 VME 总线传送至 CPU 板。
安装要求：
- 插入 Mark VIe 机架任意 VME 插槽
- 电压信号使用屏蔽双绞线，屏蔽层单端接地
- 接线端子扭矩 0.5-0.8 N·m
- 电压信号线与电流信号线分开走线
使用注意事项：
- 严禁将超过 ±15V 的电压直接接入输入端
- 0-10V 信号的负端必须与系统信号地共地
- 更换模块后需在 Toolbox 中重新配置每通道的量程
- 长期不用时建议保留模块在机架中通电
