描述

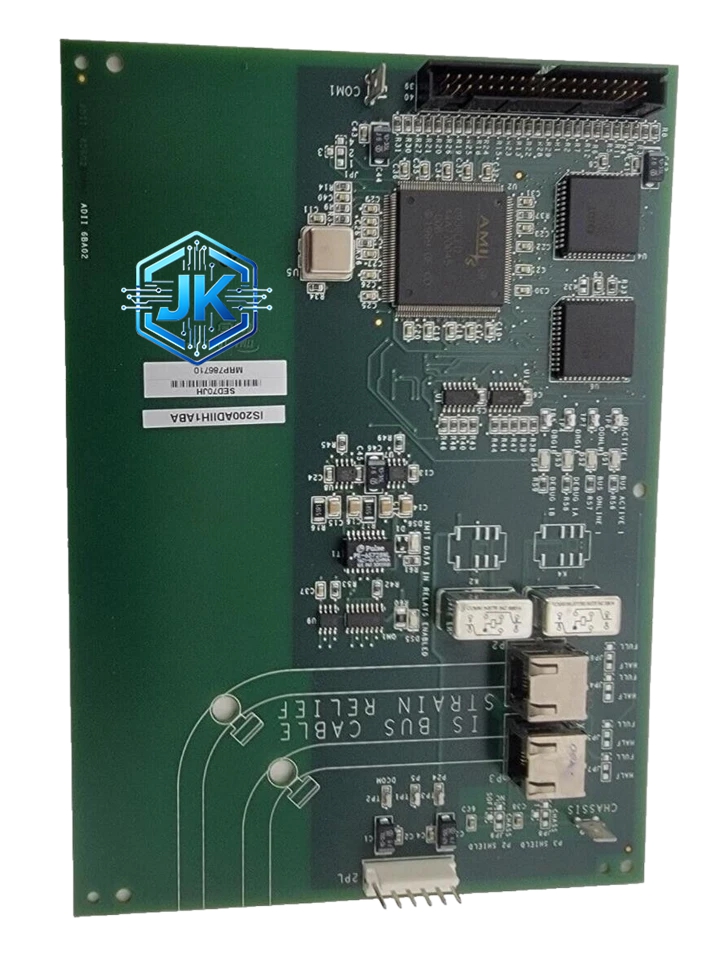

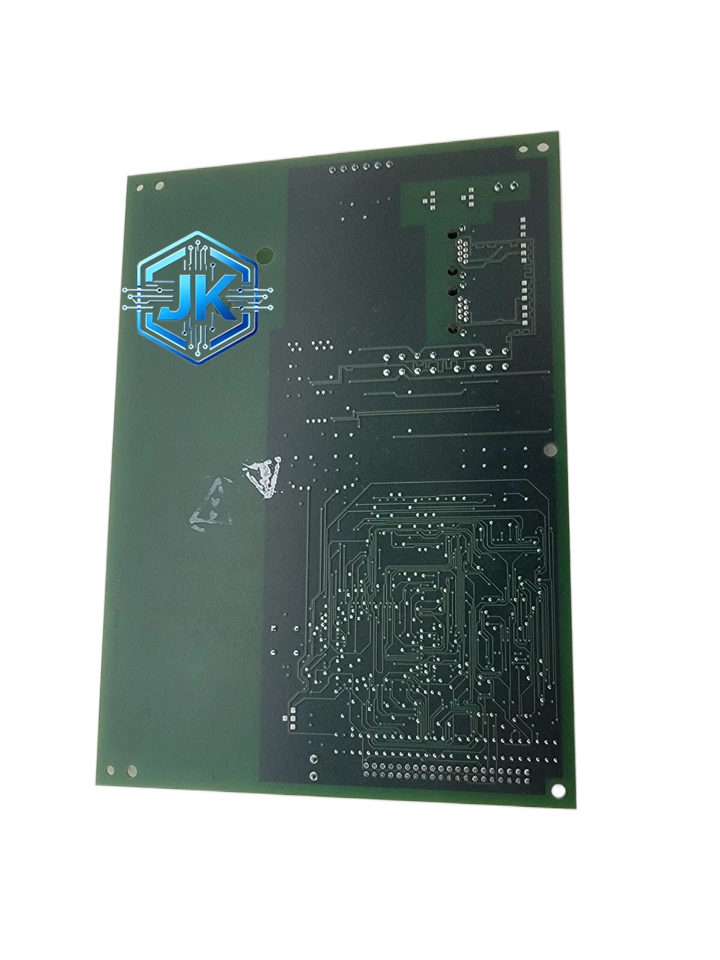

GE IS200ADIIH1A — Mark VIe 8 通道模拟量输入模块（HART 通信版）
技术规格：
- 通道数：8 通道模拟量输入
- 输入类型：4-20mA / 0-20mA / ±10V / ±5V / 0-10V（软件配置，每通道独立设置）
- HART 通信：支持 HART 5/7 协议，通过 4-20mA 信号线同时传输模拟量和 HART 数字数据
- 分辨率：16 位 A/D 转换（65536 级）
- 采样率：每通道 10Hz（全通道同步采样）
- 精度：±0.05% 满量程（典型值），±0.1% 最大值
- 线性度：±0.01% 满量程
- 输入阻抗：电流模式 250Ω（内置精密电阻），电压模式大于 10MΩ
- 通道间隔离：500V DC 电气隔离（每通道独立）
- 共模抑制比（CMRR）：大于 120dB（50Hz/60Hz）
- HART 通信速率：1200 bps（标准 HART）
- HART 负载电阻：250Ω（内置，符合 HART 规范）
- 断线检测：支持，电流低于 3.5mA 触发报警
- 过压保护：±30V 钳位保护（电压模式）
- 工作温度：0°C 至 +60°C
- 存储温度：-40°C 至 +85°C
- 背板总线：VME64x
- 供电：+5V / +3.3V / +12V / -12V，由 VME 背板提供
- 功耗：约 4W
- 尺寸：3U VME 模块，160mm × 233.4mm × 100.3mm
- 重量：约 0.55kg
- 认证：UL、cUL、CE、ATEX Zone 2（H 版本支持）
功能特点：
- HART 通信集成：内置 HART 5/7 协议调制解调器，通过同一对 4-20mA 线同时传输 4-20mA 模拟量和 HART 数字数据，无需额外布线
- 远程变送器诊断：通过 HART 协议读取智能变送器的诊断信息（如传感器健康度、过程变量、温度、阻尼时间等），实现预测性维护
- 远程零点/量程校准：通过 HART 协议远程调整变送器零点和量程，无需现场操作，大幅降低调试和维护成本
- 8 通道全隔离：每通道独立 500V 隔离，彻底消除通道间串扰
- 双模式输入：每通道独立配置电流或电压，灵活适配不同现场信号
- 全通道同步采样：8 通道同时采样，时间偏差小于 1μs，满足功率计算等需要时间对齐的场景
- 在线校准：支持零点和增益在线校准，无需停机
- LED 状态指示：每通道配有绿色 LED（正常）和红色 LED（报警/断线/HART 通信故障）
应用场景：
- 电厂大量智能变送器（压力、差压、流量、液位）的集中采集，利用 HART 通信实现远程诊断和校准
- 化工过程智能仪表的集中管理
- 石油化工装置中需要频繁校准的关键测量点
- 水处理系统需要远程监控变送器健康状态的场合
- 任何使用 HART 协议智能变送器且希望减少现场布线的项目
材质构成：
- 外壳：铝合金压铸框架，表面阳极氧化处理（灰色）
- PCB：6 层 FR-4 板，模拟区与数字区严格物理隔离，模拟区加装镀镍铜屏蔽罩
- 模拟前端：Analog Devices AD7768 或同等精度 16 位 Σ-Δ ADC（8 通道同步采样）
- 精密电阻：Vishay Z-Foil 系列 250Ω 0.01% 金属箔电阻（电流模式）
- HART 调制解调器：Analog Devices AD5700 或同等品质 HART 调制解调芯片
- 隔离元件：Silicon Labs Si86xx 系列数字隔离器，耐压 500V
- 接线端子：Phoenix Contact 弹簧夹紧式端子，镀金触点，额定电流 10A
- 连接器：高密度 DIN 41612 背板连接器，96 针，镀金
- 散热：铝制散热鳍片 + 无风扇自然散热
结构特征：
- 3U VME 标准模块
- 前面板设有 8 组通用接线端子排（每通道一组）
- 每通道配有双色 LED 指示灯（绿/红）
- 前面板左下角设有模块型号铭牌和序列号标签
- 顶部设有铝合金把手
- 两侧设有 VME 模块标准固定耳和散热鳍片
- 底部为 96 针 DIN 41612 背板连接器
工作原理：
现场 4-20mA 信号经端子进入后，首先经过 TVS 过压保护和 RC 滤波，然后流过内置 250Ω 精密电阻转换为 1-5V 电压。该电压经模拟多路复用器选通至 16 位 Σ-Δ ADC 采样。同时，HART 调制解调器在 4-20mA 信号上叠加 1mA 峰峰值的 FSK（频移键控）信号，实现数字通信。ADC 采样结果和 HART 通信数据经数字隔离后通过 VME 总线上传至 CPU。CPU 通过 Mark VIe Toolbox 软件配置 HART 参数并读取变送器诊断数据。每通道的数字隔离确保通道间完全电气独立。
安装要求：
- 插入 Mark VIe 机架任意 3U VME 插槽
- 4-20mA 信号使用屏蔽双绞线，屏蔽层单端接地
- HART 通信要求负载电阻为 250Ω（模块内置，无需外部电阻）
- 接线端子扭矩 0.5-0.8 N·m
- 信号线与动力电缆间距不小于 200mm
使用注意事项：
- HART 通信功能需在 Mark VIe Toolbox 中逐通道启用并配置变送器类型
- 更换模块后必须重新配置 HART 参数和模拟量参数
- HART 通信距离受线路电阻限制，单段最长约 1500 米（使用 0.5mm² 电缆）
- 建议每 12 个月校验一次 HART 通信功能
