描述

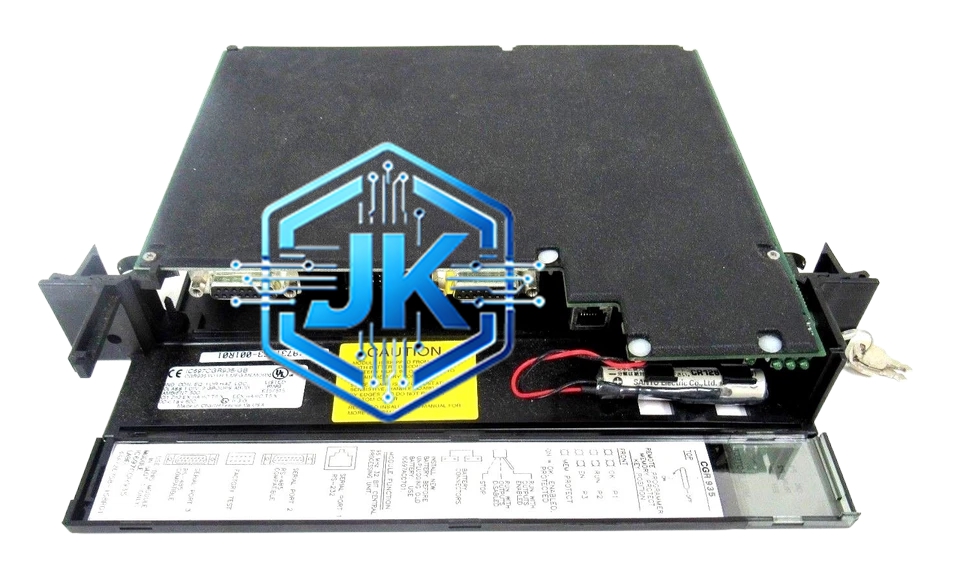

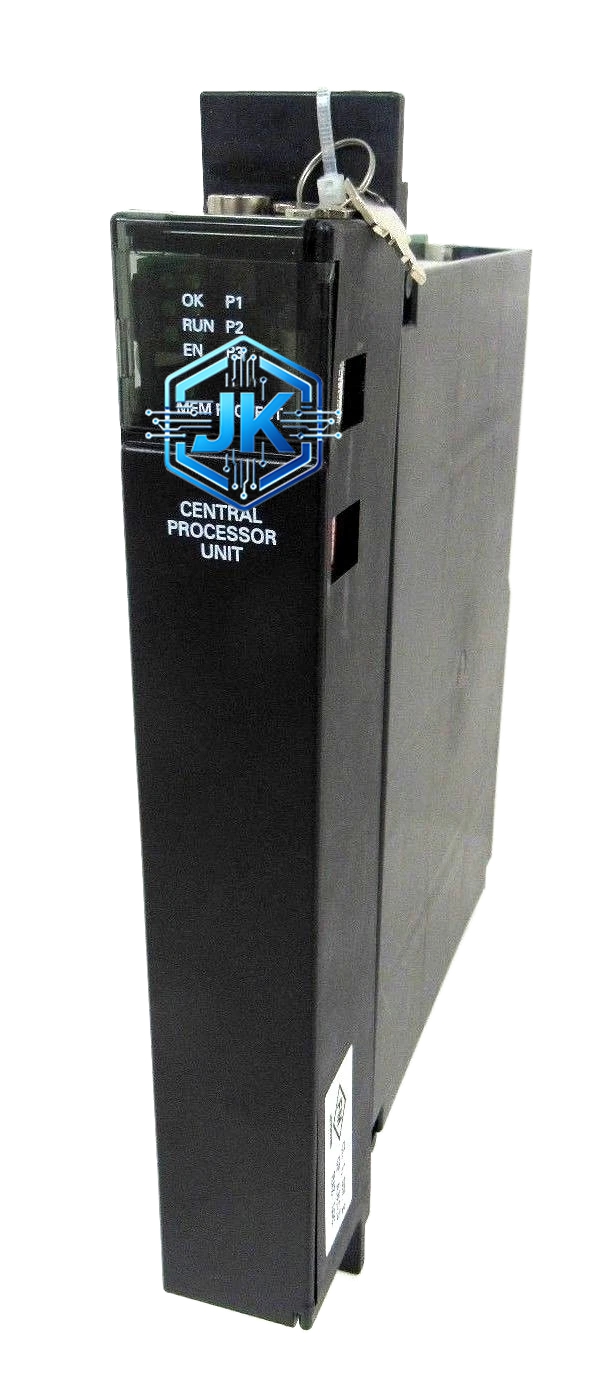

GE IC697CGR935 中央处理器模块（VersaMax系列PLC）
技术规格：
- 处理器架构：32位高性能RISC处理器
- 程序内存：256MB RAM + 128MB Flash
- 逻辑扫描周期：最短2ms（单任务），最长30ms（满负荷）
- I/O点数：支持最多2048点I/O（混合配置）
- 通信接口：Genius Bus + EtherNet/IP + Modbus TCP/RTU + Profibus DP
- 通信速率：Genius Bus最高115.2Kbps，EtherNet/IP最高100Mbps
- 工作温度：0℃ 至 +60℃
- 存储温度：-40℃ 至 +85℃
- 电源：24V DC（模块自供电）或5V DC（总线供电）
- 外形尺寸：标准3U VME高度（约100mm×165mm）
- MTBF：超过170,000小时
- 认证：CE、UL、Class I Division 2
功能特点：
- 高速逻辑处理：32位RISC处理器确保复杂控制程序的快速执行，逻辑扫描周期短至2ms
- 大容量存储：256MB RAM支持大型程序运行，128MB Flash用于程序和数据永久存储
- 多协议通信：同时支持Genius Bus、EtherNet/IP、Modbus、Profibus四种协议，系统集成灵活
- 冗余配置：支持双机热备冗余方案，主备切换时间小于100ms
- 在线编程：支持运行状态下在线修改程序，无需停机
- 断电数据保护：内置超级电容，断电后数据保持时间超过72小时
- 自诊断功能：实时监测CPU温度、内存使用率、通信状态，异常时自动报警
- 多机架扩展：支持最多16个I/O机架级联，系统扩展能力强
- LED状态指示：前面板配置6个LED：Power、Run、Fault、Battery、Comm、Force
应用场景：
- 大型分布式控制系统（DCS）的核心处理单元
- 发电厂辅机系统（给水泵、风机、磨煤机）的逻辑控制
- 化工生产过程的批量控制与顺序控制
- 制造业生产线的运动控制与逻辑联锁
- 水处理系统的多工艺段协调控制
- 基础设施（隧道通风、地铁环控）的集中管理
材质构成：
- PCB：FR-4 TG170，六层板设计，电源层与信号层分开布局
- 处理器芯片：32位RISC，主频200MHz，内部集成MMU
- 内存芯片：DDR2 SDRAM 256MB + NAND Flash 128MB
- 连接器：双排欧式连接器（DIN 41612标准），触点镀金
- 外壳：镀锌钢板喷塑处理，表面阳极氧化
- 散热：顶部铝合金散热片 + 底部强制风冷风扇（40mm×40mm）
结构特征：
- 标准3U VME高度
- 前面板配置2个Genius Bus通信口 + 1个EtherNet/IP RJ45口 + 1个USB编程口
- 前面板配置6个LED状态指示灯
- 背板侧标准64针欧式连接器
- 模块内部采用四区布局：CPU区、内存区、通信区、电源区
工作原理：
主CPU从背板总线读取I/O数据至RAM，执行用户控制程序（梯形图/功能块图），运算结果写回I/O映像区。通信任务由独立通信协处理器处理，支持Genius Bus轮询和EtherNet/IP显式/隐式消息。冗余模式下，主备CPU通过高速同步链路实时镜像数据，主CPU故障时备CPU在100ms内接管全部控制任务。
安装要求：
- 安装于VME/VME64背板，确保24V DC供电稳定（24V±5%）
- EtherNet/IP通信线使用屏蔽双绞线（Cat5e及以上），最大长度100米
- Genius Bus总线采用手拉手拓扑，终端需加120Ω匹配电阻
- 模块地址通过背板DIP开关或软件设定，同一总线上地址不重复
- 散热风扇出风口不得被遮挡，保持通风距离不小于50mm
使用注意事项：
- 严禁输入电压超过30V DC，否则会烧毁内部稳压电路
- 冗余配置时两模块必须使用同一固件版本
- USB编程口仅用于程序上下载，不支持在线监控
- 长期不用的模块需每3个月通电一次，每次不少于2小时
- 固件升级通过VersaMax Programming Software进行，升级前需备份程序
