描述

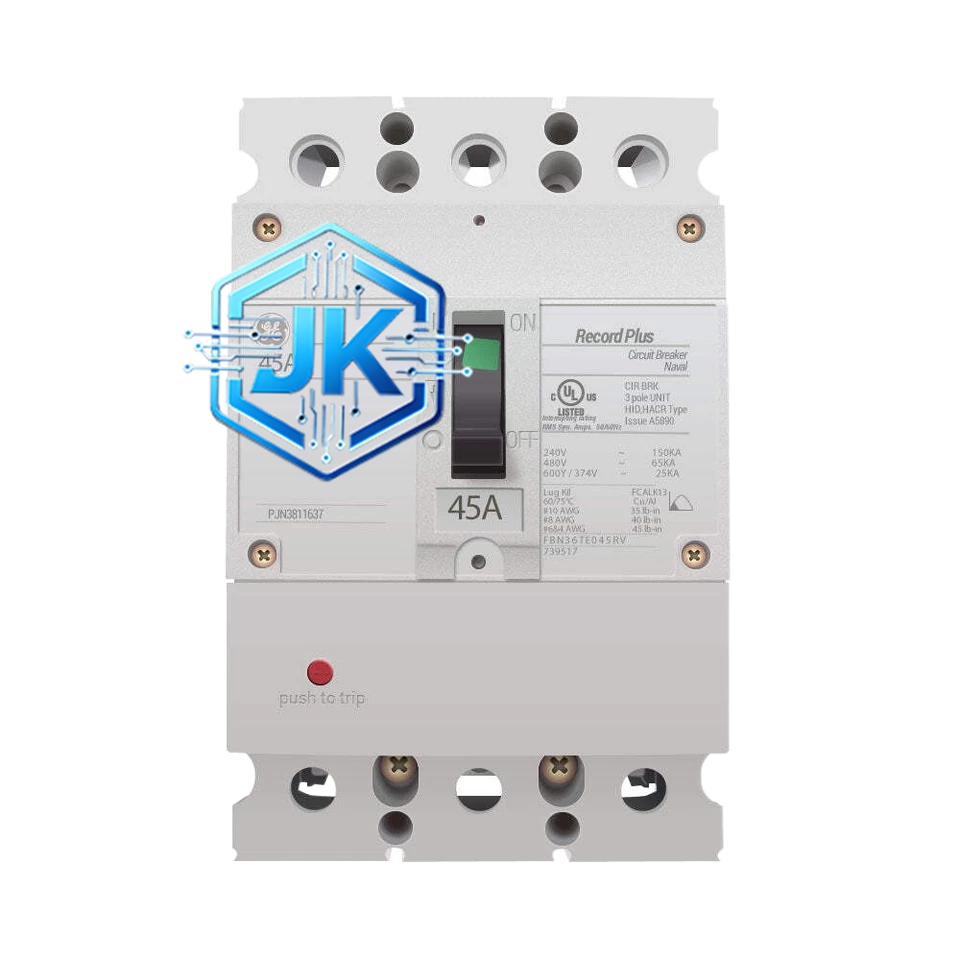

GE FBN36TE045RV Record Plus 系列塑壳断路器（MCCB，3极，45A，600V，热磁脱扣）
技术规格：
- 极数：3极（3P）
- 额定电流：45A
- 额定电压：600V AC（IEC标准）/ 600Y/347V AC（UL标准）
- 额定短路分断能力：65kA @ 480V（Icu），50kA @ 480V（Ics）
- 脱扣器类型：热磁式脱扣器（Thermal-Magnetic）
- 过载保护范围：0.7-1.0 × In（31.5A-45A可调）
- 短路瞬时整定：8-12 × In（360A-540A）
- 操作方式：前方旋转手柄（带锁扣功能）
- 安装方式：DIN导轨安装（35mm标准导轨）
- 接线方式：前接线（上进下出）
- 辅助触点：可选配1NO+1NC辅助触点
- 报警触点：可选配1NO报警触点
- 工作温度：-25℃ 至 +70℃
- 防护等级：IP20（前接线），IP40（带接线盖）
- 外壳材质：UL94 V-0级阻燃热塑性材料
- 外形尺寸：约170mm（高）× 105mm（宽）× 90mm（深）
- 重量：约2.2kg
- 认证：UL Listed / CSA Certified / IEC 60947-2
功能特点：
- 热磁脱扣器：双金属片实现过载长延时保护（反时限特性），电磁铁实现短路瞬时保护（定时限特性），无需外部电源
- 高分断能力：65kA @ 480V，满足绝大多数配电系统需求
- 前方旋转手柄：操作方便，支持OFF位置加锁
- 模块化设计：辅助触点和报警触点可现场加装，无需更换整台断路器
- 飞弧距离短：符合IEC 60947-2要求，可密集安装
- 宽温设计：-25℃至+70℃，适用于严寒和高温环境
- 经济实惠：相比电子脱扣器型号（TED系列），FBN系列价格低30%-40%
应用场景：
- 电动机分支电路保护（45A以下电动机回路）
- 照明馈线保护（商业建筑楼层照明箱）
- 小型变压器二次侧保护（100kVA以下变压器）
- 空调机组供电保护（HVAC系统分支回路）
- 泵站和风机供电保护
- 临时施工配电箱主开关
材质构成：
- 外壳：UL94 V-0级阻燃PBT+GF30
- 触头系统：银镉氧化物（AgCdO）主触头
- 灭弧室：陶瓷纤维灭弧栅片+不锈钢灭弧罩
- 脱扣器双金属片：FeNi42合金，精确反时限特性
- 脱扣器电磁铁：铜线绕组+硅钢片铁芯
- 接线端子：紫铜镀锡，额定电流45A
- 操作手柄：PA66+GF30尼龙
结构特征：
- 标准3U宽度（约105mm），DIN导轨安装
- 前面板配置旋转手柄（OFF-ON-TRIP）
- 前面板配置脱扣器整定旋钮（过载电流调节）
- 前面板配置脱扣器测试按钮（短路瞬时测试）
- 底部配置DIN导轨卡扣
- 侧面配置辅助触点安装槽（用于加装辅助/报警触点）
工作原理：
正常运行时，电流经主触头和灭弧室流向负载。当过载发生时，电流超过双金属片整定值，双金属片受热弯曲，经过一定延时后（反时限特性：电流越大，动作越快）驱动脱扣机构，主触头分断。当短路发生时，电流急剧增大，电磁铁瞬间吸合衔铁，直接驱动脱扣机构（无延时），主触头在小于20ms内分断。旋转手柄可手动分合闸。
安装要求：
- 安装于35mm DIN导轨，卡扣锁紧
- 上端子接电源进线，下端子接负载出线
- 铜排连接使用M8螺栓，扭矩6N·m
- 电缆连接使用25mm²铜导线（45A额定）
- 与上下级断路器配合时需保证选择性（上级整定电流大于下级1.6倍）
使用注意事项：
- 过载整定旋钮出厂设定为1.0×In（45A），如需降低整定值需向左旋转
- 每年按测试按钮一次，验证短路瞬时保护功能正常
- 严禁使用辅助触点替代主触头带负载，辅助触点仅用于信号回路
- 飞弧距离内不得安装其他设备或导线
