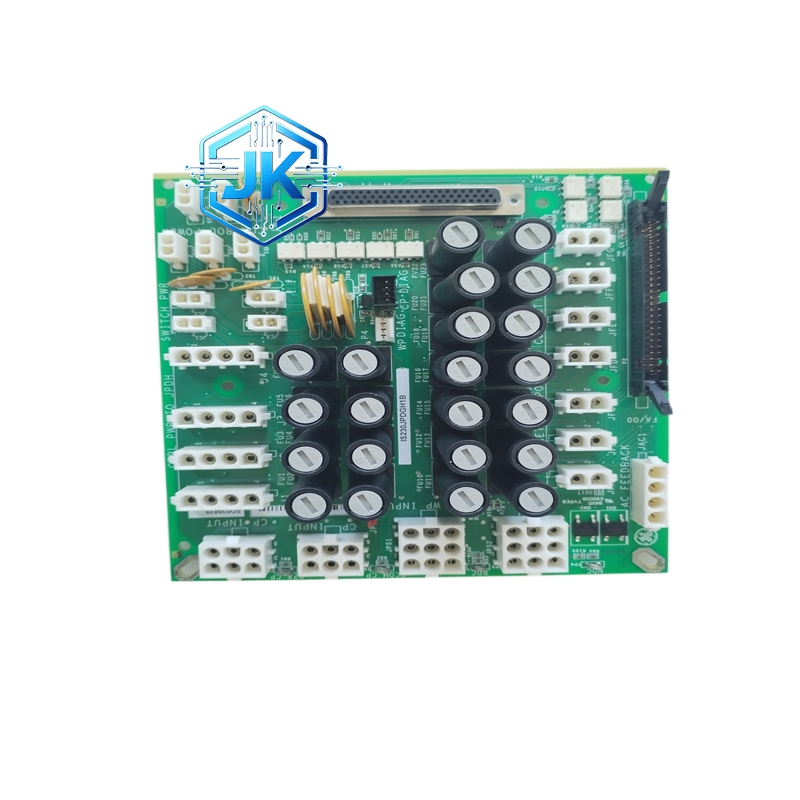

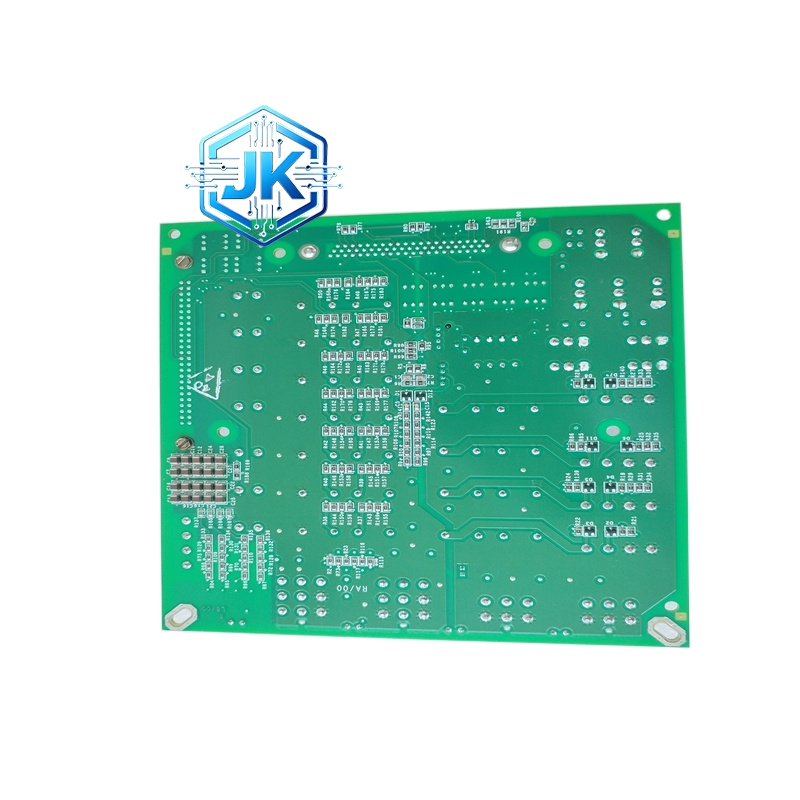

GE Fanuc IS230SNAIH2A 串行通信接口模块
技术规格：
| 参数项 | 规格值 |
|---|---|
| 通信端口数 | 2路独立RS-232/RS-485串口 |
| 通信协议 | Modbus RTU（主/从）、DF1（主/从）、GE SRTP、自定义协议 |
| 波特率 | 300/1200/2400/4800/9600/19200/38400/57600/115200bps |
| 数据位 | 7/8位可选 |
| 校验方式 | 无校验/奇校验/偶校验 |
| 停止位 | 1/2位 |
| 通信距离 | RS-232：15m / RS-485：1200m |
| 隔离电压 | 1500V DC，各通道独立隔离 |
| 通信接口 | VMEbus总线 |
| 电源要求 | +5V DC，±12V DC，背板供电 |
| 功耗 | 小于4W |
| 工作温度 | 0℃至60℃ |
| 安装方式 | VMEbus标准机箱插入式 |
| 尺寸 | 标准VME板卡尺寸 |
| 重量 | 约0.4kg |
功能特点：
- 双通道独立通信：2路串口完全独立，可同时与两个不同设备通信，互不干扰
- 多协议支持：内置Modbus RTU、DF1、GE SRTP协议栈，也支持用户自定义协议
- 主/从模式切换：每通道可配置为主站或从站，灵活适应不同通信架构
- 1500V隔离：各通道与CPU之间1500V DC电气隔离，有效防止地环路干扰
- 自动重发：通信超时自动重发，最多重发3次，提高通信可靠性
- 数据缓冲：内置2KB收发缓冲区，防止突发数据导致溢出
- 状态监控：实时监控通信链路状态（连接/断开/错误），并上传至HMI显示
应用场景：
- 电厂SCADA系统与Mark VI控制器之间的数据通信
- 远程RTU与主控系统之间的Modbus通信
- 燃气轮机与上位能源管理系统（EMS）之间的数据交换
- 工业现场与远程监控中心之间的数据采集
材质构成：
- 电路板：FR-4四层板
- 通信芯片：专用UART芯片，带硬件FIFO
- 隔离器件：光耦隔离 + DC-DC隔离电源
- 连接器：DB-9（RS-232）/ 凤凰端子（RS-485）
- 外壳：铝合金框架，阳极氧化
结构特征：
- 标准VME尺寸，6U高度
- 正面设有2组DB-9串口连接器和状态LED
- 背面VME总线连接器
- 前端设有通信方式选择跳线
工作原理：
CPU通过VME总线将要发送的数据写入模块通信缓冲区，UART芯片根据配置的波特率、数据位、校验方式将数据转换为串行比特流，经光耦隔离后由RS-232或RS-485驱动器输出。接收时，串行信号经隔离后送入UART芯片转换为并行数据，存入接收缓冲区，CPU通过VME总线读取。
安装要求：
- RS-485通信必须在总线两端各加装120Ω终端电阻
- 通信线必须使用屏蔽双绞线，屏蔽层单端接地
- 模块与变频器等干扰源保持30cm以上距离
使用注意事项：
- RS-485总线上设备数量不超过32个（无中继器时）
- 通信参数（波特率、数据位等）必须与对端设备完全一致
- 定期检查通信线缆连接是否牢固
