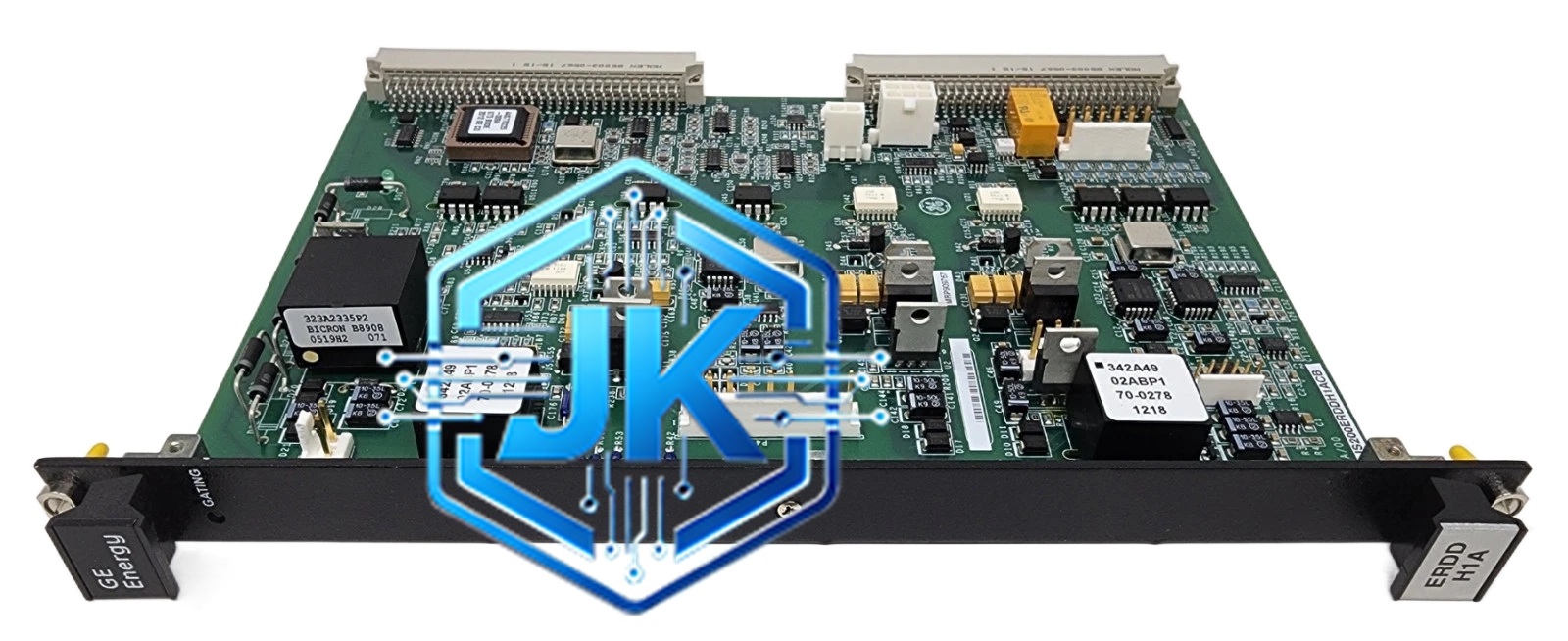

GE Fanuc IS200TRESH1A — Mark VIe 快速跳闸继电器模块
技术规格：
- 通道数：4 路快速继电器输出（独立通道）
- 响应时间：小于 2ms（从接收到跳闸指令到触点闭合/断开）
- 触点容量：5A @ 250VAC / 5A @ 30VDC（阻性负载）
- 线圈电压：24VDC
- 触点类型：SPDT（单刀双掷），每路含 1NO + 1NC
- 隔离方式：每个通道完全光电隔离，通道间互不干扰
- 硬件回读：支持，每路输出均可回读确认
- 冗余配置：支持双通道冗余配置
- 故障检测：断线检测、线圈断线报警、触点粘连检测
- 工作温度：0℃ 至 55℃
- 防护等级：IP20（机架内安装）
功能特点：
- 响应速度极快，小于 2ms，是普通继电器模块（约 10ms）的 5 倍，专为跳闸回路优化
- 每个通道完全独立，任一通道故障自动隔离，不影响其余三路
- 硬件回读确认功能，跳闸指令发出后立即反馈执行状态至控制器
- 前置面板带 4 组 LED 指示灯，每路对应一组，绿灯亮表示继电器吸合，红灯亮表示继电器释放
- 符合 IEC 61508 SIL2/SIL3 安全等级要求，可直接用于安全仪表系统
- 具备触点寿命监测功能，触点磨损到一定程度后自动报警提示更换
- 内置过流保护，负载短路时自动切断输出并报警
应用场景：
燃气轮机紧急跳闸回路（轴承温度高高、振动高高、转速飞升触发）、汽轮机紧急停机回路（ETS）、主燃料阀关闭指令执行、主蒸汽阀关闭指令执行、盘车装置启动联锁、阀门快速关闭执行机构驱动
材质构成：
外壳为镀锌钢板，表面喷塑处理，具备良好的抗腐蚀和电磁屏蔽性能。继电器触点为银镍合金材质，耐电弧、抗氧化。PCB 板为 FR-4 玻纤板，表面涂覆三防漆。
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），厚度约 20mm，前置面板带 4 组 LED 指示灯和通道标识标签，背面为标准 Eurocard 连接器，金属外壳，支持热插拔安装于 Mark VIe 机架专用跳闸槽位。
工作原理：
控制器发出 24VDC 跳闸指令后，模块内部驱动电路立即导通，继电器线圈得电，在 2ms 内完成触点动作。NO 触点闭合，NC 触点断开，驱动外部电磁阀或执行机构。同时硬件回读电路将触点实际状态反馈至控制器，控制器确认触点已正确动作后才认为跳闸指令执行成功。若回读状态与指令状态不一致，控制器立即报出”跳闸回路故障”报警。
安装要求：
安装于 Mark VIe 标准机架的跳闸专用槽位（通常为靠近电源模块的槽位），需配合 DS3815PMMA1F1B 电源模块供电。驱动电磁阀等感性负载时，每路输出必须并联续流二极管（如 1N4007），二极管负极接 24VDC 正极，正极接继电器输出端。需配合 DS200RTBAG3A 终端板将信号引至现场端子排。机架必须可靠接地，接地电阻小于 4Ω。
使用注意事项：
该模块专用于安全跳闸回路，严禁用于普通控制场合。接线时必须使用屏蔽电缆，屏蔽层单端接地。严禁超容量使用，每路最大 5A。每次机组大修时必须对所有跳闸回路进行传动试验，确认响应时间和触点状态正确。任何一路通道故障需立即更换整块模块，不可单独维修。冗余配置时两块模块必须同时在线，缺一不可。
