描述

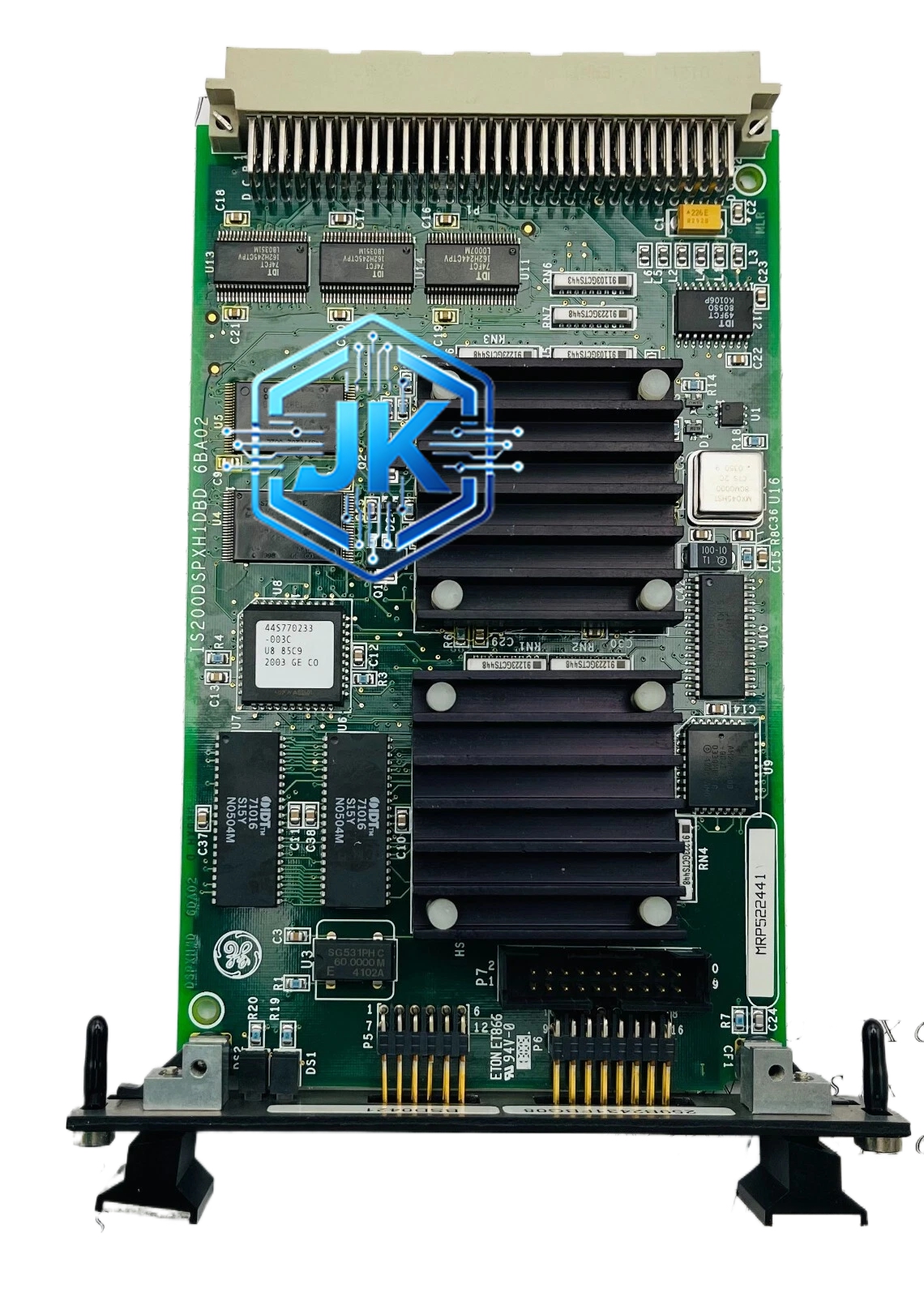

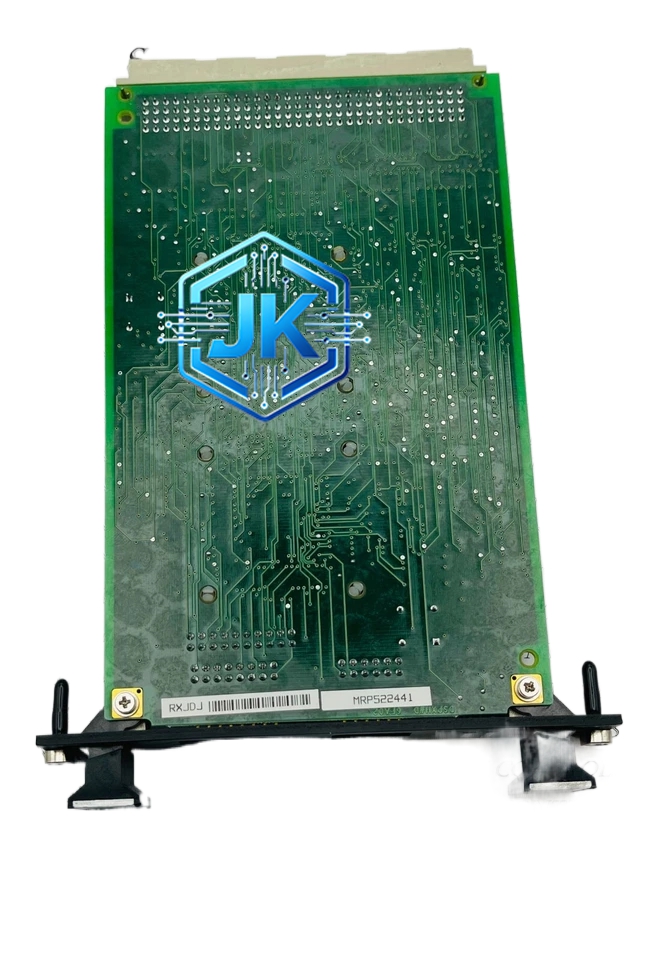

GE Fanuc IS200DSPXH1D — Mark VIe 系列双通道伺服/模拟 I/O 模块
技术规格：
- 通道数：2 路模拟输入（AI）+ 2 路模拟输出（AO），共 4 通道
- 输入信号类型：4-20mA / 0-10V / RTD（Pt100/Pt1000/Cu50/Cu100）/ TC（J/K/T/E/N/R/S/B）
- 输出信号类型：4-20mA / 0-10V
- 精度：±0.1% 满量程
- 分辨率：16 位 A/D 转换，16 位 D/A 转换
- 采样周期：100ms（全部通道同步）
- 通道间隔离：每个通道独立光电隔离，与背板完全隔离
- 冷端补偿：内置高精度冷端补偿（热电偶输入时自动启用）
- 线性化：支持各类型传感器非线性校正
功能特点：
- 输入输出通道可独立配置，同一模块同时完成采集和调节
- 支持软件配置信号类型，无需跳线或拨码开关
- 具备断线检测、短路检测、超量程报警功能
- 内置工程量转换，可直接显示℃、MPa、m³/h 等物理单位
- 通道故障自诊断，故障通道自动隔离不影响其他通道
- 支持 HART 协议（部分版本），可与智能变送器双向通信
应用场景：
电厂锅炉给水调节、减温水调节、风门开度控制、化学水处理加药控制、燃气轮机燃料调节
材质构成：
外壳采用铝合金压铸材质，表面阳极氧化处理；PCB 板采用 FR-4 玻璃纤维环氧树脂板材，元器件全部为工业级（-40℃ 至 +85℃）；接线端子采用磷铜材质，镀镍处理，抗氧化能力强
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），前置面板带 4 组 LED 指示灯（对应 4 个通道），金属外壳，支持热插拔安装于 Mark VIe 机架，IP20 防护等级
工作原理：
模拟输入通道通过 16 位 A/D 转换器将现场 4-20mA 或 mV 信号转换为数字量，经光电隔离后送入背板总线供处理器读取；模拟输出通道通过 16 位 D/A 转换器将处理器输出的数字量转换为 4-20mA 或 0-10V 信号，经光电隔离后输出至现场执行机构
安装要求：
安装于 Mark VIe 标准机架，需配合 DS3815PMMA1F1B 电源模块供电，RTD 输入采用三线制接法，热电偶输入使用对应分度号补偿导线，环境温度 0℃ 至 55℃
使用注意事项：
输入输出通道信号类型必须与模块配置一致，严禁将电压信号接入电流输入通道，接线时注意信号极性，反接将导致测量错误或输出异常
