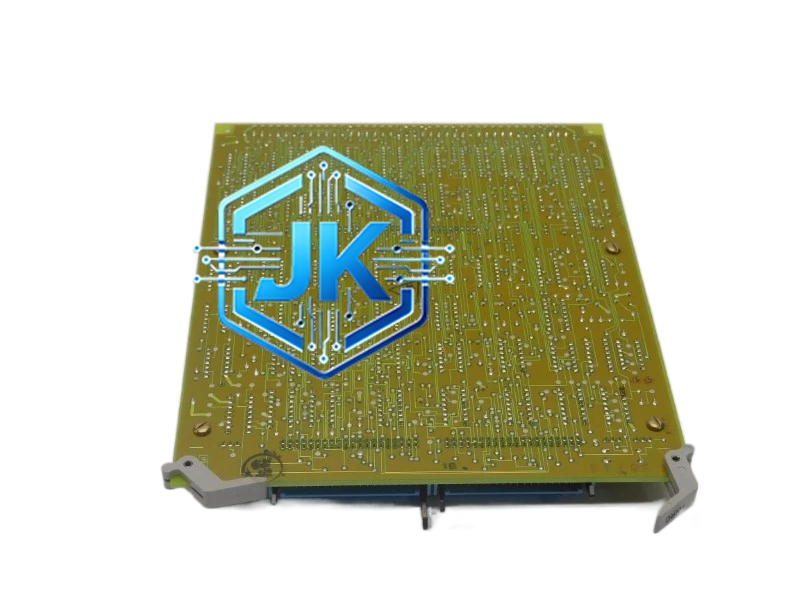

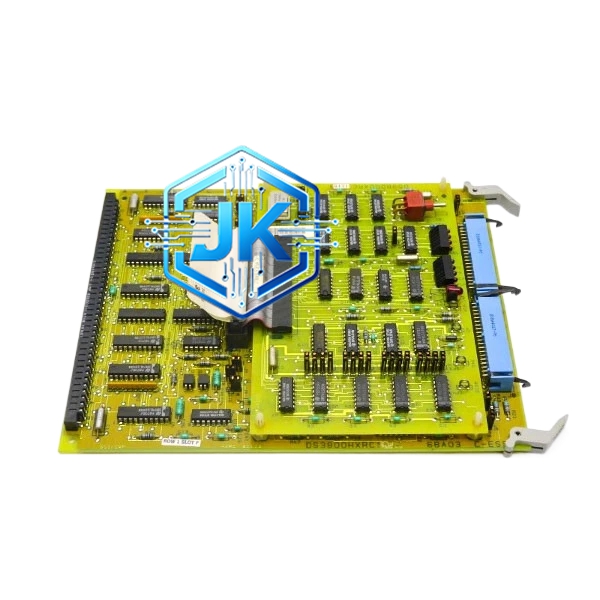

GE Fanuc DS3800HXRC — Mark VIe 高速继电器输出模块
技术规格：
- 通道数：8 路继电器输出
- 响应时间：小于 5ms（从指令发出到触点动作，约为普通模块的一半）
- 触点容量：5A @ 250VAC / 5A @ 30VDC
- 线圈电压：24VDC
- 触点类型：SPDT（1NO + 1NC）
- 隔离方式：光电隔离，每通道独立隔离
- 绝缘耐压：触点对地 1500VAC
- 机械寿命：500 万次（无负载）
- 电气寿命：50 万次（额定负载）
- 安装尺寸：标准 Eurocard（160mm × 233mm）
- 工作温度：0℃ 至 55℃
功能特点：
- 响应时间小于 5ms，是普通继电器模块速度的 2 倍，满足安全回路快速动作要求
- 每通道独立光电隔离，任一通道故障不影响其余通道
- 前置面板带 8 组 LED 状态指示灯，实时显示每路输出状态
- 支持硬件回读确认，符合 SIL2/SIL3 安全等级要求
- 具备过流保护和触点粘连检测功能
- 支持在线诊断，故障通道自动隔离并报警
- 触点容量高于普通模块（5A 对比 3A），可驱动更大功率负载
应用场景：
燃气轮机跳闸回路（RTD 触发后的快速执行）、汽轮机紧急停机（ETS）、安全联锁快速输出、阀门快速关闭指令、消防系统联动输出、SIS 系统与 DCS 之间的快速联锁接口
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），金属外壳，前置面板带 8 组高亮度 LED 指示灯（比普通模块更亮，便于快速识别），顶部为标准背板连接器，底部为模块锁紧机构，支持热插拔，IP20 防护等级，外壳采用镀镍处理，抗腐蚀性能优良
工作原理：
控制器处理器通过背板总线发送开关量输出指令，模块内部采用高速光电隔离和快速驱动电路，将弱电信号在 5ms 内完成放大并驱动继电器线圈吸合，触点动作输出至外部执行机构。硬件回读电路通过辅助触点将实际状态反馈至控制器，控制器确认输出正确后才认为指令执行完毕。
安装要求：
安装于 Mark VIe 机架的 I/O 槽位，需配合 DS3815PMMA1F1B 电源模块供电，机架接地电阻小于 4Ω，驱动感性负载时必须并联续流二极管，接线使用 14-22 AWG 导线并压接冷压端子
使用注意事项：
该模块专用于安全回路，严禁用于普通控制场合，感性负载必须加装保护元件，触点不可用于频繁通断（每分钟不超过 60 次），两台冗余配置时固件版本必须完全一致
