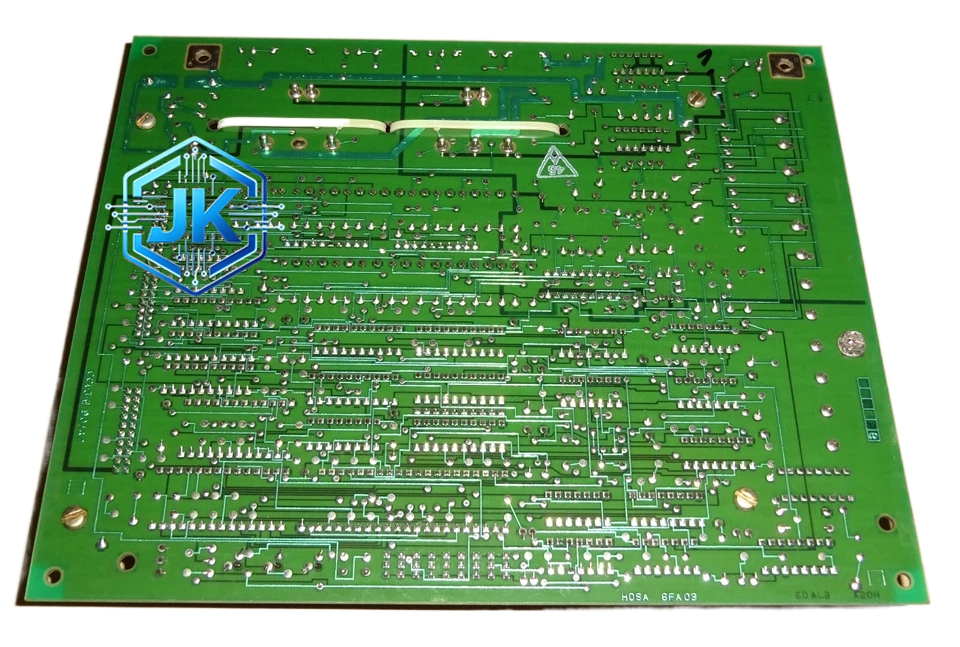

GE Fanuc DS3800HXPC — Mark VIe 高速串行通信处理器模块
技术规格：
- 通信接口：4 路 RS-232 / RS-485 串行通信口（全双工或半双工可选）
- 通信协议：Modbus RTU、Modbus TCP、GE SRTP（Speedtronic Remote Transfer Protocol）、DF1（Rockwell 协议）
- 通信速率：300 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps 可选
- 数据格式：5-8 位数据位，1-2 位停止位，无校验/偶校验/奇校验可选
- 最大连接设备数：每路 RS-485 最多连接 32 台设备，4 路共计最多 128 台设备
- 通信距离：RS-485 模式下最远 1200 米（9600bps 时），RS-232 模式下最远 15 米
- 处理器：32 位 RISC 处理器，主频约 100MHz
- 程序内存：8MB RAM + 4MB Flash
- 数据内存：2MB RAM（用于通信缓冲区）
- 通信缓冲区：每路通信口独立 64KB 发送缓冲区 + 64KB 接收缓冲区
- 冗余配置：支持双机热备冗余，切换时间小于 50ms
- 安装尺寸：标准 Eurocard（160mm × 233mm）
- 工作温度：0℃ 至 55℃
- 存储温度：-40℃ 至 85℃
- 功耗：约 8W
功能特点：
- 单模块提供 4 路独立串行通信口，每路可独立配置不同的通信协议和波特率
- 支持 Modbus RTU、Modbus TCP、GE SRTP、DF1 四种主流工业协议，兼容性极强
- 每路通信口独立光电隔离，一路故障不影响其余三路正常工作
- 具备大容量通信缓冲区（每路 128KB），支持大量设备同时通信而不丢包
- 支持通信超时自动重发功能，通信中断时自动重试 3 次后报警
- 支持在线诊断，可通过 ControlST 软件实时查看每路通信口的通信状态、错误计数、数据量统计
- 前置面板带 4 组通信状态 LED 指示灯（对应 4 路通信口）和 Power/Fault LED
- 支持远程固件升级，无需停机即可更新通信协议栈
- 具备历史通信日志记录功能，可追溯每条通信指令的发送和接收时间
应用场景：
智能压力变送器数据读取与参数配置、智能流量计远程校准、远程 I/O 站通信（如 GE VIP 系列远程 I/O）、智能电表数据采集、变频器通信控制、第三方 PLC 数据交换、SIS 系统与 DCS 之间的安全联锁数据通信、水处理系统远程监控、化工过程智能仪表管理
材质构成：
- 外壳材质：镀镍钢板，具备优良的电磁屏蔽性能和抗腐蚀能力
- 电路板材质：六层 FR4 覆铜板，沉金工艺处理
- 端子材质：镀金处理，抗氧化性能优良
- 连接器材质：高密度 D-Sub 连接器，插拔寿命大于 500 次
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），金属外壳，前置面板带 4 组通信状态 LED 指示灯（绿色 = 通信正常，红色 = 通信故障，黄色 = 通信超时）和 Power/Fault 双色 LED，顶部为标准背板连接器，底部为模块锁紧机构，支持热插拔安装于 Mark VIe 标准机架内，IP20 防护等级，外壳采用镀镍处理，抗干扰性能优良
工作原理：
控制器处理器通过背板总线向该模块发送通信指令（包含目标设备地址、功能码、寄存器地址、数据等），模块内部 32 位 RISC 处理器接收指令后，根据配置的通信协议将并行数据转换为对应的串行数据格式，经 RS-232/RS-485 驱动芯片转换为差分信号后通过屏蔽双绞线发送至现场设备。现场设备响应后，模块将串行数据接收并转换为并行数据送回控制器。光电隔离电路确保通信信号与控制器内部电路完全隔离。大容量通信缓冲区确保在多设备同时通信时不会丢包。
安装要求：
安装于 Mark VIe 机架通信槽位（非电源槽位），需配合 DS3815PMMA1F1B 电源模块供电，RS-485 通信线使用屏蔽双绞线，屏蔽层单端接地，RS-232 通信线使用屏蔽电缆，通信线不可与动力线共用线槽，机架必须可靠接地（接地电阻小于 4Ω），每路 RS-485 总线末端需加装 120Ω 终端电阻，环境温度 0℃ 至 55℃
使用注意事项：
RS-485 总线上所有设备的站地址必须唯一，不可重复，通信波特率必须与现场设备一致，总线长度超过 50 米时必须使用屏蔽双绞线，总线末端必须加装 120Ω 终端电阻，否则将导致通信误码，严禁带电插拔，操作前必须断电并佩戴防静电腕带，固件版本需与 Mark VIe 控制器固件版本一致
