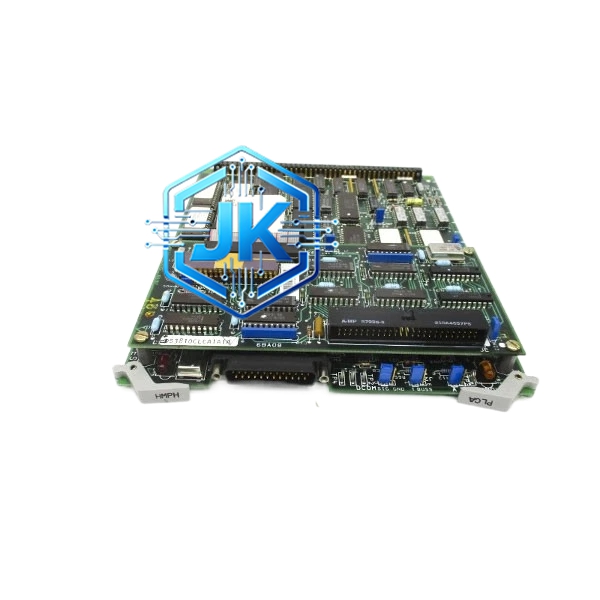

GE Fanuc DS3800HMPH1B1A — Mark VIe 高速混合模块
技术规格：
- 模拟量输入：4 路（4-20mA / 0-10V / RTD / TC）
- 模拟量输出：4 路（4-20mA / 0-10V）
- 数字量输入：8 路（24VDC 无源干接点）
- 数字量输出：8 路（24VDC 继电器输出，SPDT）
- 模拟量精度：±0.1% 满量程
- 数字量响应时间：小于 10ms
- 模拟量响应时间：小于 20ms
- 通道隔离：所有通道独立光电隔离
- 安装尺寸：标准 Eurocard（160mm × 233mm）
- 工作温度：0℃ 至 55℃
功能特点：
- 单模块集成 4AI + 4AO + 8DI + 8DO，共 24 路 I/O，极大节省机架槽位
- 所有通道独立光电隔离，任一通道故障不影响其他通道
- 前置面板带 24 组通道 LED 指示灯
- 支持硬件回读确认
- 具备断线检测、短路检测、过压保护功能
- 每个通道完全独立，任一通道故障自动旁路
- 支持 ControlST 软件在线配置
应用场景：
燃气轮机辅助系统控制、小型锅炉给水调节、化学水处理系统、压缩空气系统控制、油箱油位监测与控制
材质构成：
- 外壳材质：金属压铸外壳，镀镍处理
- 电路板材质：FR4 多层板
- 端子材质：镀镍铜合金
- 继电器：银合金触点
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），金属外壳，前置面板带 24 组通道 LED 指示灯（4 组 AI + 4 组 AO + 8 组 DI + 8 组 DO），顶部为标准背板连接器，底部为模块锁紧机构，支持热插拔，IP20 防护等级
工作原理：
控制器通过背板总线向该模块发送 I/O 指令，模块内部独立的 AI、AO、DI、DO 电路分别执行各自功能。AI 通道经信号调理和 ADC 转换后送至控制器，AO 通道经 DAC 转换和功率放大后输出至现场，DI 通道经光耦隔离后送至控制器，DO 通道经驱动电路驱动继电器输出至现场。
安装要求：
安装于 Mark VIe 机架 I/O 槽位，需配合 DS3815PMMA1F1B 电源模块供电，4-20mA 信号使用屏蔽双绞线，继电器输出驱动感性负载时必须并联续流二极管，接线使用 14-22 AWG 导线并压接冷压端子
使用注意事项：
该模块集成度高，接线时必须严格按照端子标识逐一对应，严禁跳线，模拟量通道和数字量通道不可混接，继电器输出不可用于频繁通断场合（每分钟不超过 60 次），驱动感性负载必须加装保护元件
