描述

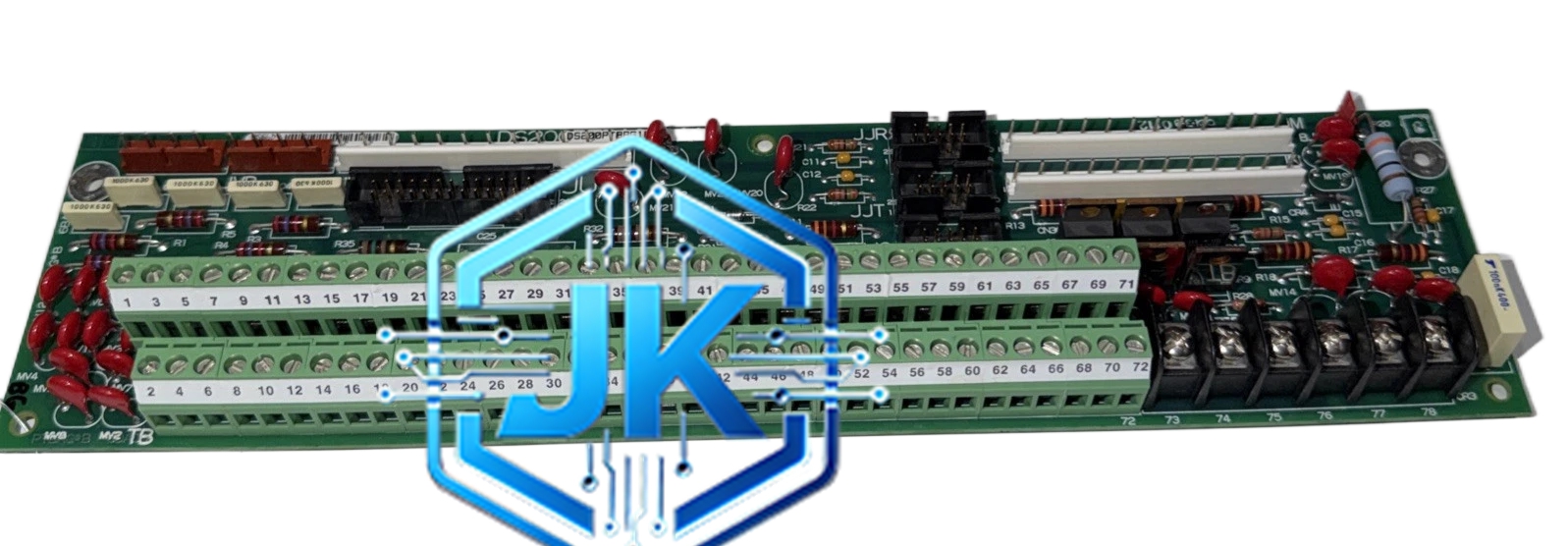

GE Fanuc DS200TCQAG1ADC — Mark V 系列高速数字量输入模块
技术规格：
- 通道数：32 路数字量输入（DI）
- 输入信号类型：24VDC / 120VAC / 240VAC（三种电压等级可通过跳线选择）
- 响应时间：小于 2ms（从现场信号变化到控制器读取到信号的总延迟）
- 隔离方式：光电隔离，每 8 通道为一组独立隔离，组间完全隔离
- 触点类型：支持干接点（无源触点）和湿接点（有源触点）两种输入模式
- 输入阻抗：24VDC 模式下约 3.3kΩ，120VAC 模式下约 10kΩ
- 绝缘耐压：通道对地 1500VAC，通道之间 500VAC
- 扫描周期：20ms（全部 32 通道同步扫描）
- 指示灯：前置面板带 32 组 LED 状态指示灯（每路通道对应一组）
- 安装尺寸：标准 Eurocard（160mm × 233mm）
- 工作温度：0℃ 至 55℃
- 存储温度：-40℃ 至 85℃
功能特点：
- 32 通道高速数字量输入，全部通道在 20ms 内完成一次完整扫描，满足保护回路对响应速度的严格要求
- 每 8 通道为一组独立光电隔离，任一组故障不影响其他组正常工作
- 支持干接点和湿接点两种输入模式，现场接线灵活性极高
- 前置面板带 32 组 LED 指示灯，运维人员可直观查看每路通道的通断状态
- 具备断线检测功能，输入回路断线时自动报警
- 具备短路保护功能，输入回路短路时自动切断并报警
- 通道故障自动隔离，故障通道不影响其余 31 路正常工作
- 支持 Mark V 控制软件在线配置和在线诊断
应用场景：
燃气轮机跳闸按钮信号采集、紧急停机按钮信号采集、火焰监测器状态采集、阀门全关反馈信号采集、阀门全开反馈信号采集、泵组运行状态采集、辅助系统联锁信号采集、消防系统联动信号采集
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），金属外壳，前置面板带 32 组 LED 指示灯和通道标识，顶部为标准背板连接器，底部为模块锁紧机构，支持热插拔安装于 Mark V 标准机架内，防护等级 IP20，外壳采用镀镍处理，抗电磁干扰性能优良
工作原理：
现场开关量信号（如干接点闭合或 24VDC 电压信号）通过屏蔽电缆送入模块，内部光电隔离电路将现场强电信号与控制器弱电信号完全隔离，隔离后的信号经滤波、去抖处理后送入 Mark V 控制器进行逻辑运算。断线检测电路持续监测每路输入回路的阻抗，当阻抗超出正常范围时判定为断线并向控制器发出报警信号。
安装要求：
安装于 Mark V 标准机架的 I/O 槽位，需配合 Mark V 专用电源模块供电，机架必须可靠接地（接地电阻小于 4Ω），现场接线使用屏蔽电缆，屏蔽层单端接地，输入电压等级通过模块上的跳线设置，严禁在通电状态下更改跳线位置
使用注意事项：
输入电压等级必须通过跳线正确设置，严禁将 240VAC 信号接入 24VDC 通道，否则将烧毁模块，干接点输入时外部不得施加任何电压，接线前必须断电，定期检查 LED 指示灯状态以确认各通道工作正常
