描述

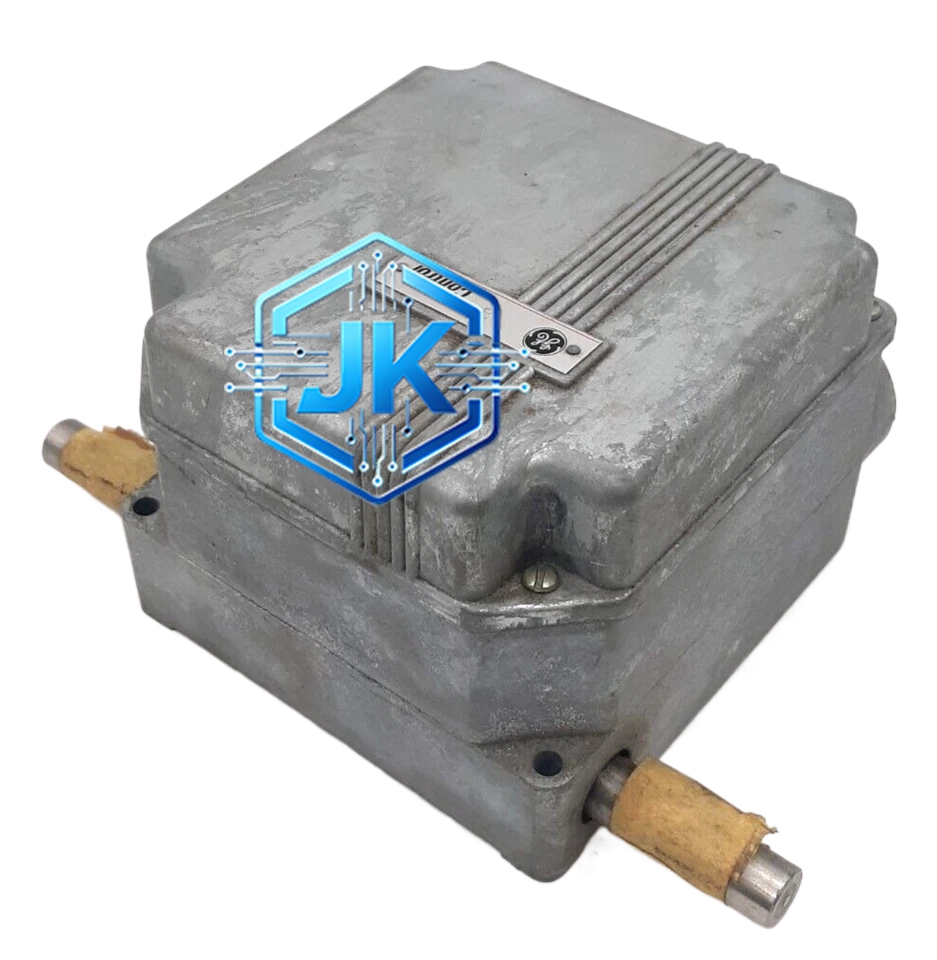

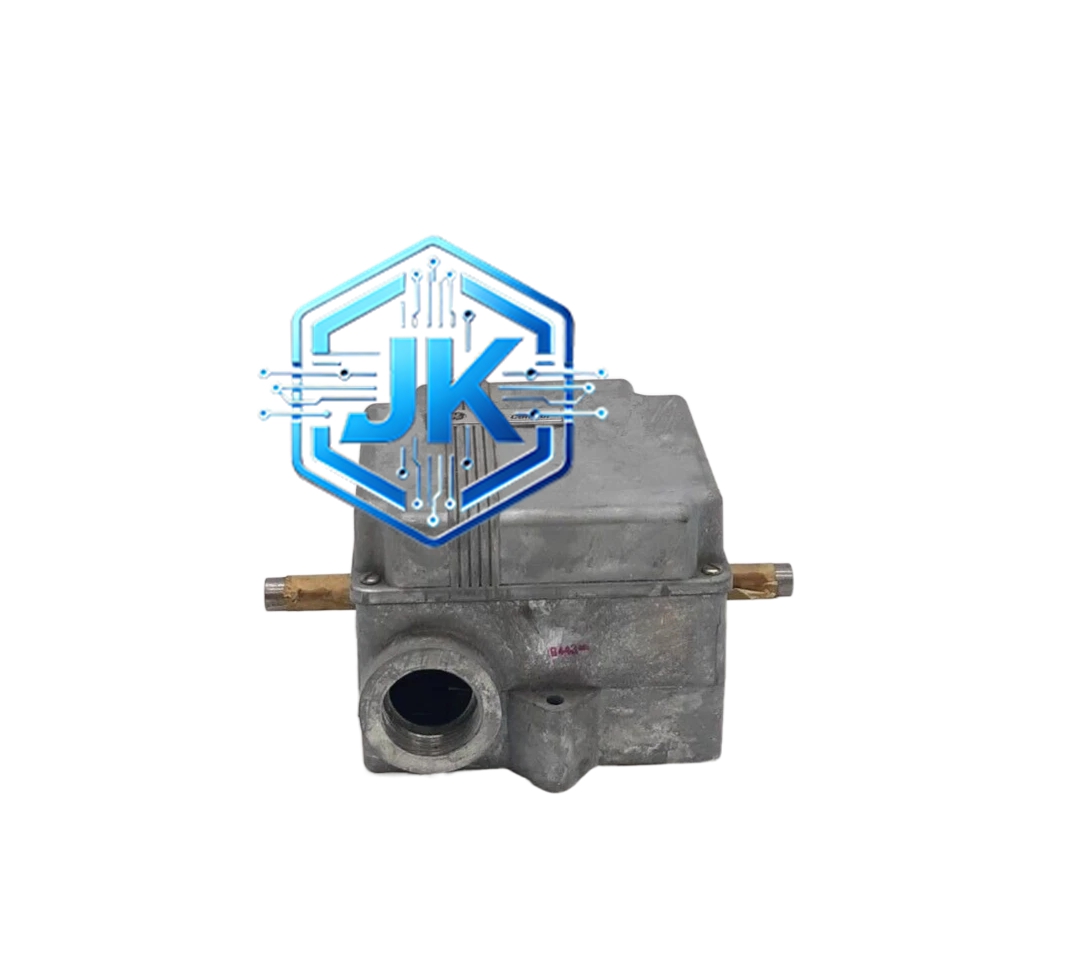

GE Fanuc CR115E723111 — Mark V/VI 控制继电器输出模块
技术规格：
- 通道数：8 路继电器输出（独立通道）
- 触点容量：5A @ 250VAC / 5A @ 30VDC（阻性负载）
- 线圈电压：24VDC
- 响应时间：约 10ms（从指令发出到触点动作）
- 触点类型：SPDT（单刀双掷），每路含 1NO + 1NC
- 隔离方式：光电隔离，每个通道独立隔离
- 硬件回读：支持，每路输出均可回读确认
- LED 指示：每路对应一组 LED，绿色表示继电器吸合，红色表示继电器释放
- 工作温度：0℃ 至 55℃
- 防护等级：IP20（机架内安装）
功能特点：
- 8 路完全独立通道，任一路故障不影响其余七路
- 硬件回读确认功能，确保输出指令被正确执行
- 前置 LED 状态指示灯，便于现场快速判断每路输出状态
- 具备过流保护功能，负载短路时自动切断并报警
- 触点为银镍合金材质，耐电弧、抗氧化、寿命长
- 支持带电插拔（部分固件版本）
应用场景：
阀门开/关控制、泵组启停控制、报警指示灯驱动、一般联锁回路执行、电磁阀驱动（需加续流二极管）、中间继电器驱动
材质构成：
外壳为镀锌钢板喷塑处理。继电器为密封型电磁继电器，触点为银镍合金（AgNi），线圈骨架为耐高温尼龙 PA66。PCB 板为 FR-4 玻纤板，驱动芯片为 ULN2803 达林顿管阵列。
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），前置面板带 8 组 LED 指示灯和通道编号标签，背面为标准 Eurocard 连接器，金属外壳，支持热插拔。
工作原理：
控制器 CPU 发出 24VDC 输出指令后，模块内部的光电隔离器导通，驱动达林顿管阵列，继电器线圈得电，在约 10ms 内完成触点动作。NO 触点闭合，NC 触点断开，驱动外部负载。同时硬件回读电路将触点实际状态通过光电隔离器反馈至控制器 CPU，CPU 确认输出状态正确。
安装要求：
安装于 Mark V/VI 标准机架 DO 槽位，需配合标准电源模块供电。驱动电磁阀等感性负载时，每路输出必须并联续流二极管（如 1N4007）。需配合 DS200RTBAG3A 终端板将信号引至现场端子排。机架必须可靠接地。
使用注意事项：
继电器触点不可用于频繁通断场合（建议每分钟不超过 60 次），否则触点寿命将大幅缩短。感性负载必须加装续流二极管，否则关断瞬间产生的反向电动势将击穿驱动芯片。严禁超容量使用，每路最大 5A。接线时注意触点类型为 SPDT，如只需 NO 触点，NC 触点悬空即可，不可短接。
